申请日2016.11.25
公开(公告)日2017.06.13
IPC分类号C02F9/02
摘要
本实用新型公开了一种应用于垃圾中转站的搅拌式污水净化装置，包括储水槽，所述储水槽一端设有凹槽，且凹槽上设有卡块，所述储水槽内设有过滤网，所述过滤网的一端设有与卡块对应的卡槽，所述储水槽一侧设有进水口和出水口，所述储水槽下方固定连接有底座，所述底座上设有液压动力装置放置槽，且液压动力装置放置槽内放有液压动力装置，所述液压动力装置的驱动端连接有液压顶杆，所述液压顶杆远离液压动力装置的一端连接有连接杆，所述连接杆的一端固定设置有变频电机，所述变频电机通过联轴器固定连接有搅拌轴。本实用新型结构设计合理，污水净化效率快，处理效果好，设有升降装置能够升降和固定，便于搅拌叶的替换和过滤网的清洗，适合垃圾中转站以及垃圾处理站对污水的处理。
权利要求书

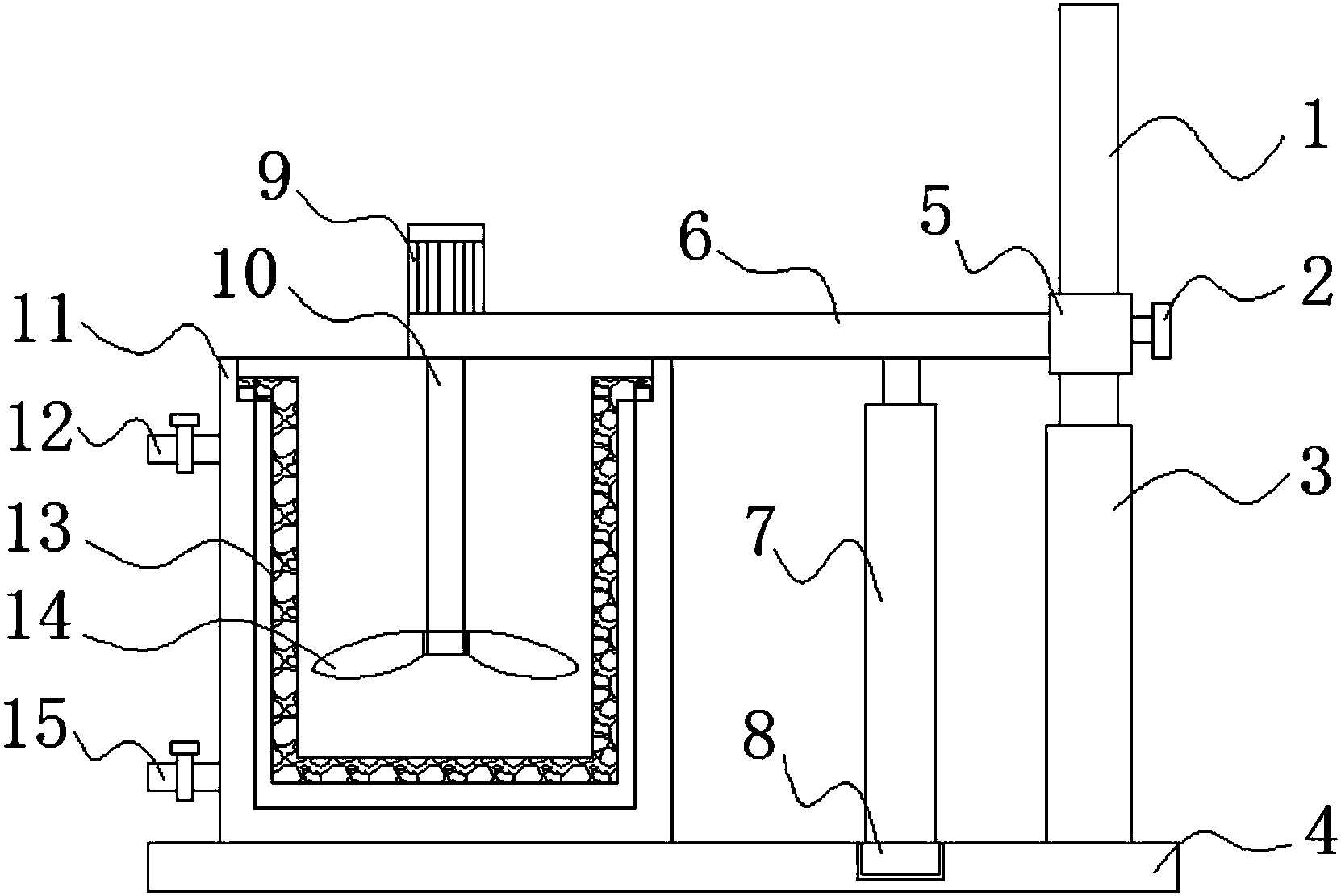

1.一种应用于垃圾中转站的搅拌式污水净化装置，包括储水槽(11)，其特征在于，所述储水槽(11)一端设有凹槽，且凹槽上设有卡块，所述储水槽(11)内设有过滤网(13)，所述过滤网(13)的一端设有与卡块对应的卡槽，所述储水槽(11)一侧设有进水口(12)和出水口(15)，所述储水槽(11)下方固定连接有底座(4)，所述底座(4)上设有液压动力装置放置槽，且液压动力装置放置槽内放有液压动力装置(8)，所述液压动力装置(8)的驱动端连接有液压顶杆(7)，所述液压顶杆(7)远离液压动力装置(8)的一端连接有连接杆(6)，所述连接杆(6)的一端固定设置有变频电机(9)，所述变频电机(9)通过联轴器固定连接有搅拌轴(10)，所述搅拌轴(10)一端延伸到储水槽(11)内，且搅拌轴(10)延伸的一端螺纹连接有搅拌叶(14)，所述连接杆(6)的另一端连接有限位环(5)，所述限位环(5)上设有锁紧装置(2)，所述底座(4)一端上方竖直连接有支撑杆(3)，所述支撑杆(3)远离底座(4)的一端固定连接有滑杆(1)，且限位环(5)套接于滑杆(1)上。
2.根据权利要求1所述的一种应用于垃圾中转站的搅拌式污水净化装置，其特征在于，所述搅拌叶(14)的叶片形状为扇叶形，且其数量为3-6个。
3.根据权利要求1所述的一种应用于垃圾中转站的搅拌式污水净化装置，其特征在于，所述过滤网(13)内部填充有颗粒状结构活性炭。
4.根据权利要求1所述的一种应用于垃圾中转站的搅拌式污水净化装置，其特征在于，所述进水口(12)和出水口(15)上均设有阀门。
说明书
一种应用于垃圾中转站的搅拌式污水净化装置
技术领域
本实用新型涉及污水净化装置技术领域，尤其涉及一种应用于垃圾中转站的搅拌式污水净化装置。
背景技术
随着社会的不断发展，人们的生活水平不断提高，人们生活、工作等产生的垃圾也越来越多，垃圾污染也越来越严重，为了降低垃圾污染给人们环境带来的影响，垃圾中转站以及垃圾处理站应运而生，但是随之而来的是工业污水量的急剧增多，因此实现污水的净化对环境的保护有着十分重要的意义，垃圾中转站以及垃圾处理站在加工过程中产生的污水包含大量的固体杂质和一些有害的化学物质，如果未经处理直接排放，会给大自然带来很大的灾难，而现在的污水装置因其结构设计的不足，不仅净化的不彻底，而且不方便拆卸替换。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种应用于垃圾中转站的搅拌式污水净化装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种应用于垃圾中转站的搅拌式污水净化装置，包括储水槽，所述储水槽一端设有凹槽，且凹槽上设有卡块，所述储水槽内设有过滤网，所述过滤网的一端设有与卡块对应的卡槽，所述储水槽一侧设有进水口和出水口，所述储水槽下方固定连接有底座，所述底座上设有液压动力装置放置槽，且液压动力装置放置槽内放有液压动力装置，所述液压动力装置的驱动端连接有液压顶杆，所述液压顶杆远离液压动力装置的一端连接有连接杆，所述连接杆的一端固定设置有变频电机，所述变频电机通过联轴器固定连接有搅拌轴，所述搅拌轴一端延伸到储水槽内，且搅拌轴延伸的一端螺纹连接有搅拌叶，所述连接杆的另一端连接有限位环，所述限位环上设有锁紧装置，所述底座一端上方竖直连接有支撑杆，所述支撑杆远离底座的一端固定连接有滑杆，且限位环套接于滑杆上。
优选地，所述搅拌叶的叶片形状为扇叶形，且其数量为3-6个。
优选地，所述过滤网内部填充有颗粒状结构活性炭。
优选地，所述进水口和出水口上均设有阀门。
本实用新型中，使用者在使用该装置时选择合适的搅拌叶，启动液压动力装置，液压动力装置驱动液压顶杆把连接杆升高，与此同时搅拌轴也随之升高，待搅拌轴离开储水槽时将搅拌叶连接在搅拌轴上，搅拌叶安装好后利用液压驱动装置将搅拌轴降到储水槽内，同时利用锁紧装置将限位环锁紧在滑杆上，从而连接杆被固定，此时打开进水口的阀门，待水位一定时启动变频电机，变频电机带动搅拌轴和搅拌叶转动，在离心力的作用下水中的杂质被分离出来，打开出水口，杂质被过滤网隔离，水从出水口流出。本实用新型结构设计合理，污水净化效率快，处理效果好，设有升降装置能够升降和固定，便于搅拌叶的替换和过滤网的清洗，适合垃圾中转站以及垃圾处理站对污水的处理。
