申请日2016.12.16
公开(公告)日2017.08.29
IPC分类号B01D29/15; B01D29/68; B01D29/74
摘要
本实用新型一种水处理过滤设备，包括过滤装置和高压反冲洗装置，过滤装置包括壳体，壳体内部设有过滤转筒，过滤转筒外侧被纤维滤布包裹，过滤转筒与驱动电机通过转轴连接，转轴靠近过滤转筒底部的2/3部分内部为空腔，转轴靠近过滤转筒底部设置转轴开口;高压反冲洗装置包括与壳体上盖连接的对应设置的一组吸污管，还包括固定安装于外部的高压反洗泵和高压反洗泵进水管，高压反洗泵进水管连接有一组高压反洗泵喷水管，高压反洗泵喷水管与高压反洗泵进水管垂直连接，高压反洗泵喷水管放置于过滤转筒内。实现了过滤过程中对过滤设备进行360度反冲洗，一侧的冲与另一侧的吸，提高了反冲洗的效率，同时结构简单，并可对冲洗设备进行拆卸更换。

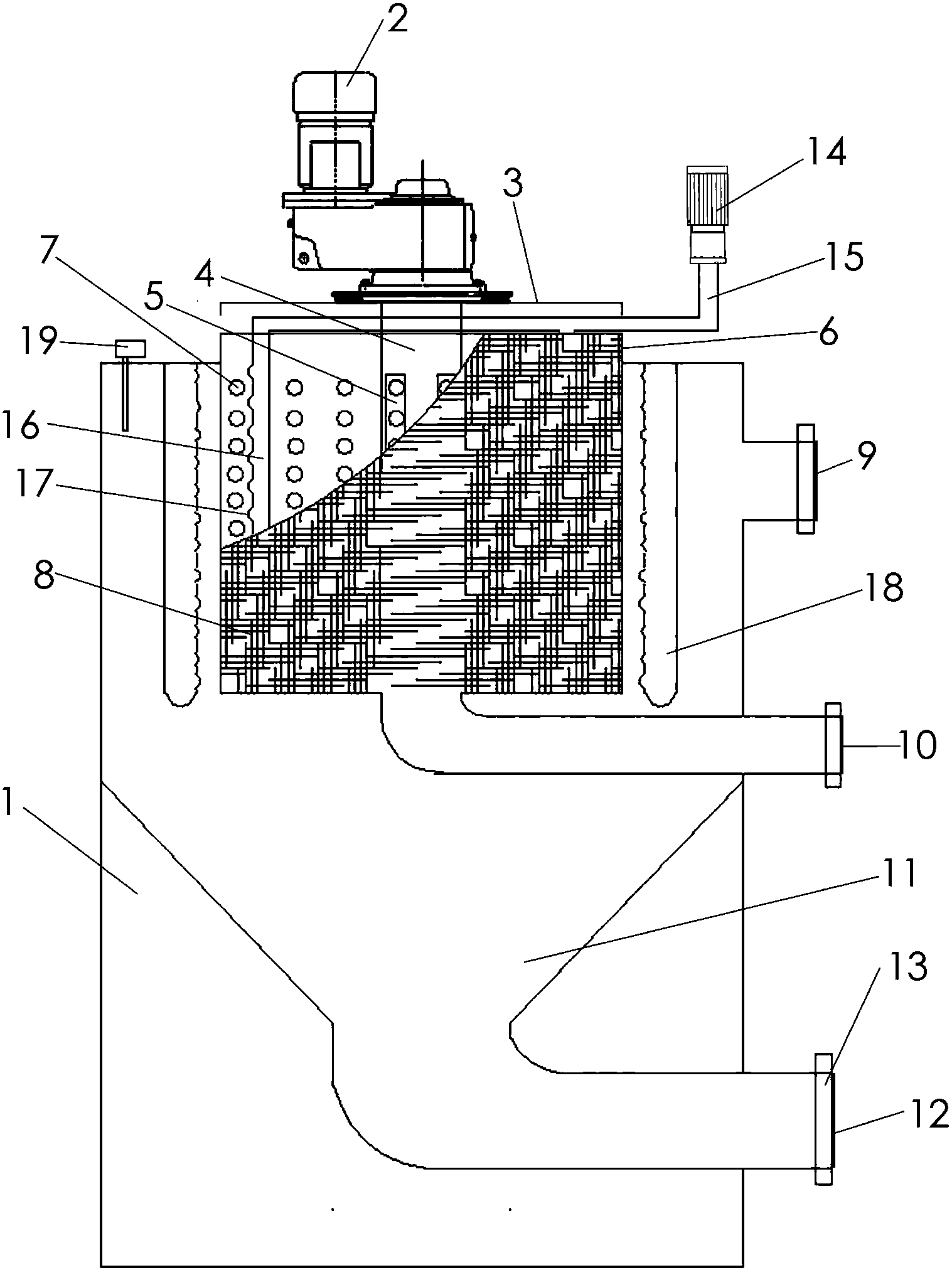

摘要附图
权利要求书
1.一种水处理过滤设备，其特征在于，包括过滤装置和高压反冲洗装置，其中过滤装置包括壳体(1)，所述壳体(1)内部竖向设置有与壳体(1)同轴的过滤转筒(6)，所述过滤转筒(6)边沿高于壳体(1)的边沿，过滤转筒(6)上均匀设置有若干过滤孔(7)，所述过滤转筒(6)外侧被纤维滤布(8)包裹，所述过滤转筒(6)与驱动电机(2)通过转轴(4)连接，转轴(4)与过滤转筒(6)底部固定连接，所述转轴(4)靠近过滤转筒(6)底部的2/3部分内部为空腔，所述转轴(4)靠近过滤转筒(6)底部设置有竖向的转轴开口(5)，所述过滤转筒(6)底部通过管道连接至出水口(10)，所述壳体(1)外部一侧设置有进水口(9)，所述壳体(1)内部过滤转筒(6)正下方设有集污斗(11)，所述集污斗(11)通过管道连接至排污口(12)，其中高压反冲洗装置包括与壳体(1)上盖连接的对应设置的一组吸污管(18)，还包括固定安装于外部的高压反洗泵(14)和高压反洗泵进水管(15)，所述高压反洗泵进水管(15)连接有一组高压反洗泵喷水管(16)，所述高压反洗泵喷水管(16)与高压反洗泵进水管(15)垂直连接，所述高压反洗泵喷水管(16)放置于过滤转筒(6)内。
2.如权利要求1所述的一种水处理过滤设备，其特征在于，还包括安装于壳体(1)上的压力传感器(19)。
3.如权利要求1所述的一种水处理过滤设备，其特征在于，所述高压反洗泵喷水管(15)上均匀设置有若干喷嘴(17)。
4.如权利要求1所述的一种水处理过滤设备，其特征在于，所述吸污管(18)一侧表面设置为高低不均匀。
5.如权利要求1所述的一种水处理过滤设备，其特征在于，所述进水口(9)、出水口(10)以及排污口(12)上均设置有电磁阀(13)。
6.如权利要求1所述的一种水处理过滤设备，其特征在于，所述吸污管(18)与壳体(1)通过螺纹连接，吸污管(18)可拆卸。
7.如权利要求1所述的一种水处理过滤设备，其特征在于，所述高压反洗泵喷水管(16)与高压反洗泵进水管(15)螺纹连接，高压反洗泵喷水管(16)可拆卸。
8.如权利要求1所述的一种水处理过滤设备，其特征在于，还包括与转轴(4)上端固定连接的转筒上盖(3)。
说明书
一种水处理过滤设备
技术领域
本实用新型属于污水过滤装置技术领域，涉及一种水处理过滤设备。
背景技术
目前，用于污水处理的立式过滤机，一般都会设有吸污水管总成和反冲洗总成，但在反冲洗的过程中无法实现对过滤设备的全面冲洗，并且结构相对比较复杂，而且不能实现对冲洗设备的更换，导致时间过长本身的反冲洗设备也会因为反冲洗过程中水垢等影响反冲洗的效率和效果。
实用新型内容
本实用新型的目的是提供一种水处理过滤设备，解决了现有技术中存在的在反冲洗过程中无法实现对过滤设备的全面冲洗，结构复杂，并不能实现对冲洗设备的更换的问题。
本实用新型所采用的技术方案是，一种水处理过滤设备，包括过滤装置和高压反冲洗装置，过滤装置包括壳体1，壳体1内部竖向设置有与壳体1同轴的过滤转筒6，过滤转筒6边沿高于壳体1的边沿，过滤转筒6上均匀设置有若干过滤孔7，过滤转筒6外侧被纤维滤布8包裹，过滤转筒6与驱动电机2通过转轴4连接，转轴4与过滤转筒6底部固定连接，转轴4靠近过滤转筒6底部的2/3部分内部为空腔，转轴4靠近过滤转筒6底部设置有竖向的转轴开口5，过滤转筒6底部通过管道连接至出水口10，壳体1外部一侧设置有进水口9，壳体1内部过滤转筒6正下方设有集污斗11，集污斗11通过管道连接至排污口12，其中高压反冲洗装置包括与壳体1上盖连接的对应设置的一组吸污管18，还包括固定安装于外部的高压反洗泵14和高压反洗泵进水管15，高压反洗泵进水管15连接有一组高压反洗泵喷水管16，高压反洗泵喷水管16与高压反洗泵进水管15垂直连接，高压反洗泵喷水管16放置于过滤转筒6内。
本实用新型的特点还在于，
安装于壳体1上的压力传感器19。
高压反洗泵喷水管15上均匀设置有若干喷嘴17。
吸污管18一侧表面设置为高低不均匀。
进水口9、出水口10以及排污口12上均设置有电磁阀13。
吸污管18与壳体1通过螺纹连接，吸污管18可拆卸。
高压反洗泵喷水管16与高压反洗泵进水管15螺纹连接，高压反洗泵喷水管16可拆卸。
转轴4上端固定连接的转筒上盖3。
本实用新型的有益效果是：本实用新型一种水处理过滤设备在过滤过程中同时可以对过滤设备进反冲洗，在反冲洗的过程中轴带动转筒的转动，吸污管和喷水管固定设置，从而可对过滤设备进行360度反冲洗，同时通过一侧的高压冲与另一侧的吸，提高了反冲洗的效率与效果，同时本实用新型结构简单，并可对冲洗设备进行拆卸更换。
