申请日2016.12.16
公开(公告)日2017.08.18
IPC分类号C02F9/14
摘要
本实用新型公开了一种循环处理的污水处理机构，包括污水处理机体，所述污水处理机体的顶部开设的污水进口处固定连接有进水斗，所述污水处理机体内腔的左右两侧之间从上至下分别固定连接有第一过滤层、第二过滤层和生物过滤层，所述污水处理机体的开设有溢水口，所述溢水口的表面设置有溢水管，位于溢水口的下方固定连接有电机，所述污水处理机体内腔的左右两侧还设置有转轴，并且电机的输出轴穿过污水处理机体与转轴传动连接。通过设置出水管、三通阀和回流管，使需要多次净化的污水可以从回流管流至污水处理机体内，达到再次净化的效果，使净化好的污水可以从出水管排除，使该机构的循环处理效果更好。

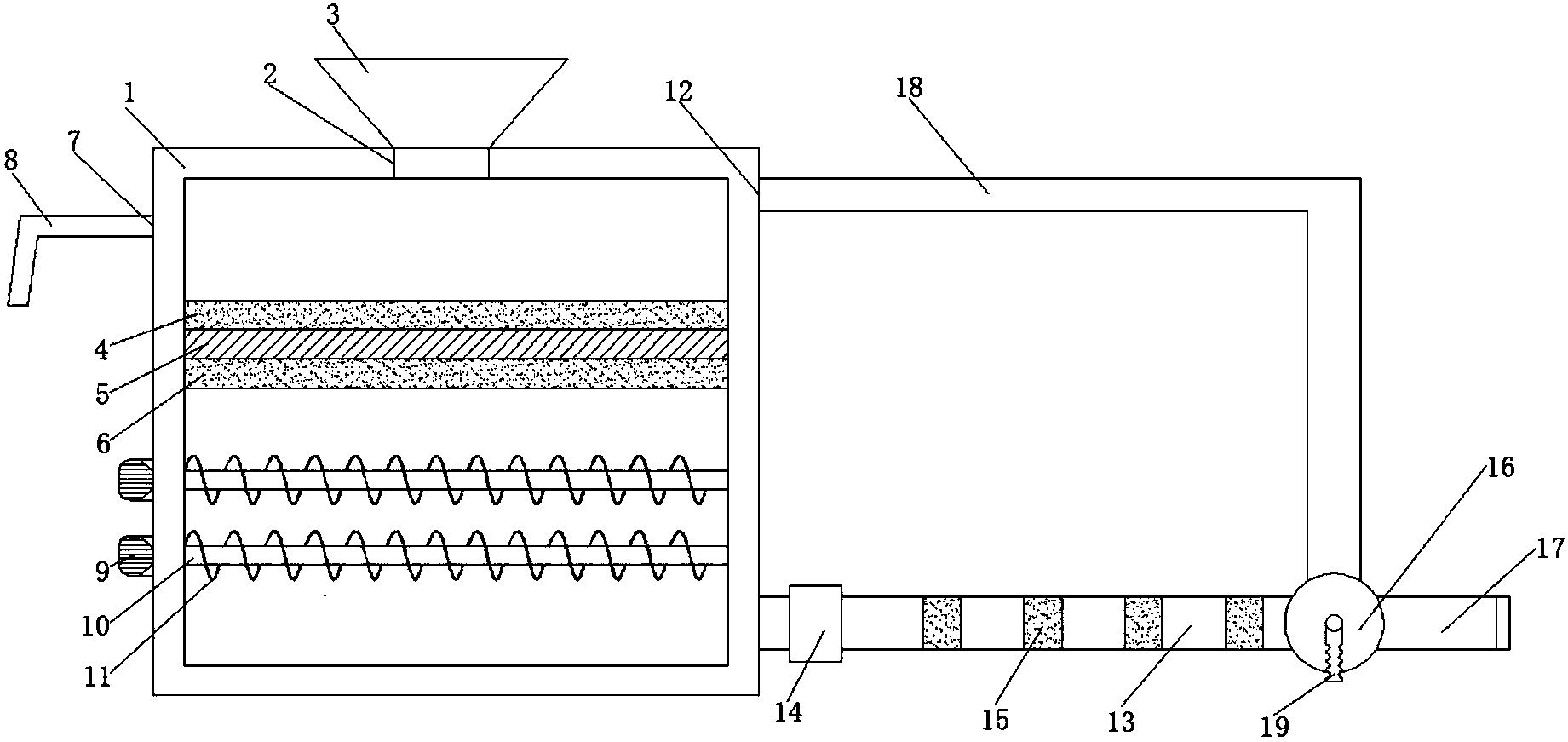

摘要附图
权利要求书
1.一种循环处理的污水处理机构，包括污水处理机体(1)，其特征在于：所述污水处理机体(1)的顶部开设的污水进口(2)处固定连接有进水斗(3)，所述污水处理机体(1)内腔的左右两侧之间从上至下分别固定连接有第一过滤层(4)、第二过滤层(5)和生物过滤层(6)，所述污水处理机体(1)的开设有溢水口(7)，所述溢水口(7)的表面设置有溢水管(8)，位于溢水口(7)的下方固定连接有电机(9)，所述污水处理机体(1)内腔的左右两侧还设置有转轴(10)，并且电机(9)的输出轴穿过污水处理机体(1)与转轴(10)传动连接，所述转轴(10)的表面上固定连接有螺旋叶片(11)，所述污水处理机体(1)的右侧开设有两个槽口(12)，并且位于下方槽口(12)的右侧固定连接有连接管(13)，所述连接管(13)的表面上固定连接有增压泵(14)，所述连接管(13)内设置有石墨层(15)，所述连接管(13)的另一端口设置有三通阀(16)，并且位于三通阀(16)右侧的阀口处固定连接有出水管(17)，位于三通阀(16)上端的阀口处与污水处理机体(1)上方的槽口(12)之间固定连接有回流管(18)。
2.根据权利要求1所述的一种循环处理的污水处理机构，其特征在于：所述转轴(10)的数量为两个，并且每个转轴(10)水平放置。
3.根据权利要求1所述的一种循环处理的污水处理机构，其特征在于：所述石墨层(15)的数量为四个，并且每个石墨层(15)均为等距设置。
4.根据权利要求1所述的一种循环处理的污水处理机构，其特征在于：所述第一过滤层(4)缝隙的大小大于第二过滤层(5)缝隙的大小，并且第二过滤层(5)缝隙的大小大于生物过滤层(6)缝隙的大小。
5.根据权利要求1所述的一种循环处理的污水处理机构，其特征在于：所述槽口(12)的内部固定连接有密封圈。
6.根据权利要求1所述的一种循环处理的污水处理机构，其特征在于：所述三通阀(16)的表面上设置有阀门开关(19)。
说明书
一种循环处理的污水处理机构
技术领域
本实用新型涉及污水处理技术领域，具体为一种循环处理的污水处理机构。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。污水处理设备适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂和乳品加工厂等生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品和化工等行业的有机污水处理，主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用。但是现有的污水处理机构，使水资源不能重复利用，水资源浪费严重，造成能源浪费，并且会对环境造成污染。
实用新型内容
本实用新型的目的在于提供一种循环处理的污水处理机构，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种循环处理的污水处理机构，包括污水处理机体，所述污水处理机体的顶部开设的污水进口处固定连接有进水斗，所述污水处理机体内腔的左右两侧之间从上至下分别固定连接有第一过滤层、第二过滤层和生物过滤层，所述污水处理机体的开设有溢水口，所述溢水口的表面设置有溢水管，位于溢水口的下方固定连接有电机，所述污水处理机体内腔的左右两侧还设置有转轴，并且电机的输出轴穿过污水处理机体与转轴传动连接，所述转轴的表面上固定连接有螺旋叶片，所述污水处理机体的右侧开设有两个槽口，并且位于下方槽口的右侧固定连接有连接管，所述连接管的表面上固定连接有增压泵，所述连接管内设置有石墨层，所述连接管的另一端口设置有三通阀，并且位于三通阀右侧的阀口处固定连接有出水管，位于三通阀上端的阀口处与污水处理机体上方的槽口之间固定连接有回流管。
优选的，所述转轴的数量为两个，并且每个转轴水平放置。
优选的，所述石墨层的数量为四个，并且每个石墨层均为等距设置。
优选的，所述第一过滤层缝隙的大小大于第二过滤层缝隙的大小，并且第二过滤层缝隙的大小大于生物过滤层缝隙的大小。
优选的，所述槽口的内部固定连接有密封圈。
优选的，所述三通阀的表面上设置有阀门开关。
与现有技术相比，本实用新型的有益效果是：该循环处理的污水处理机构，通过设置第一过滤层、第二过滤层和生物过滤层，使污水从第一过滤层开始依次过滤，大的物体落在第一过滤层上，较大的物体落在第二过滤层上，较小的生物细菌可以落在生物过滤层上，使该机构的污水处理效果更好，通过设置电机、转轴和螺旋叶片，使电机工作时，转轴运动，使螺旋叶片转动，使下落的污水可以充分搅动，可以使该机构的污水处理效果增强，通过设置出水管、三通阀和回流管，使需要多次净化的污水可以从回流管流至污水处理机体内，达到再次净化的效果，使净化好的污水可以从出水管排除，使该机构的循环处理效果更好。
