申请日2016.12.16
公开(公告)日2017.08.11
IPC分类号C02F9/14; C02F101/30
摘要
本实用新型涉及一种粪便污水沼气生产技术，特别是指一种有机废水发酵处理系统，包括废水收集池(1)、兼氧池(2)、厌氧罐(3)，所述废水收集池(1)与兼氧池(2)连通，所述兼氧池(2)与厌氧罐(3)连通;有机废水不再通过固液分离装置进行粗过滤，而是直接将有机废水排入废水收集池中，然后直接将废水收集池中的有机废水连通废固体直接排入兼氧池进行大分子打断，使得更多的有机物进入厌氧罐内发酵，进而使得更多的沼气可以产生。

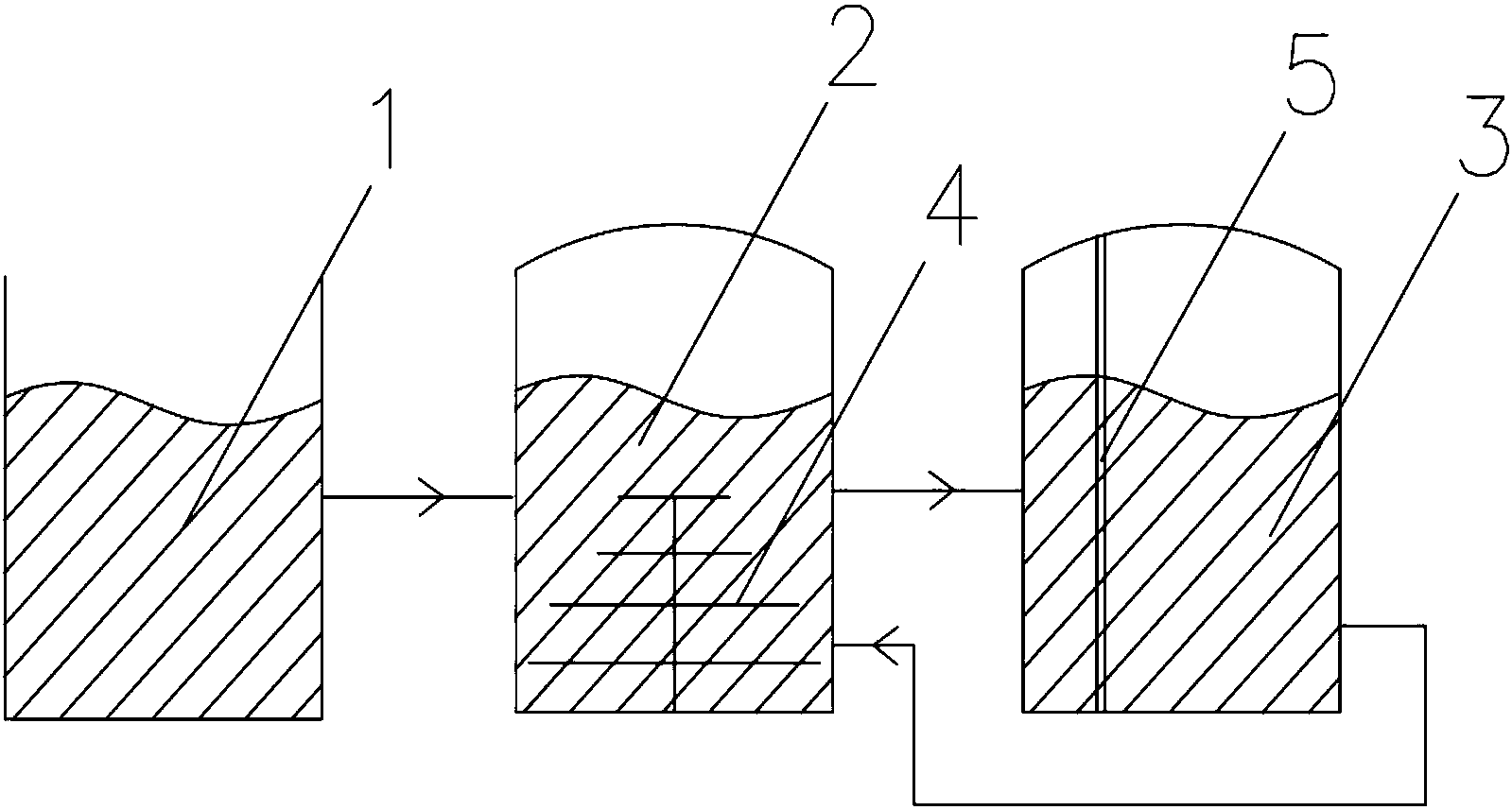

摘要附图
权利要求书
1.一种有机废水发酵处理系统，包括废水收集池(1)、兼氧池(2)、厌氧罐(3)，所述废水收集池(1)与兼氧池(2)连通，所述兼氧池(2)与厌氧罐(3)连通;所述兼氧池(2)顶部设有搅拌器(4);所述厌氧罐(3)还通过回流管与兼氧池(2)构成回流;所述厌氧罐(3)内设有用于回收固体废物的滤网(5);所述滤网(5)竖向设在厌氧罐(3)内且与厌氧罐(3)的管壁之间存在一定间距。
说明书
有机废水发酵处理系统
技术领域
本实用新型涉及一种粪便污水沼气生产技术，特别是指一种有机废水发酵处理系统。
背景技术
目前的水处理系统，一般是为了废水处理，各参数达标后，排放处理;由于出发点是为了处理废水，导致工艺流程设计时未能充分挖掘、利用其内部的能源。
实际处理工艺往往是：固液分离----厌氧发酵---(兼氧+耗氧组合)*2、普通废水处理;前端将大量固体有机物废弃，后端兼氧后未深度厌氧产气处理，而是直接耗氧，然后排入大气，不仅污染环境还浪费能源。
实用新型内容
针对现有技术中的上述不足，本实用新型提供一种取消固液分离操作，直接将更多有机物进行发酵进而使得沼气产量更大的有机废水发酵处理系统。
为实现以上技术目的,本实用新型的技术方案是:一种有机废水发酵处理系统，包括废水收集池、兼氧池、厌氧罐，所述废水收集池与兼氧池联通，所述兼氧池与厌氧罐联通。
作为改进，所述兼氧池顶部设有搅拌器。
作为优选，所述厌氧罐还通过回流管与兼氧池构成回流。
作为优选，所述厌氧罐内设有用于回收固体废物的滤网。
作为优选，所述滤网竖向设在厌氧罐内且与厌氧罐的管壁之间存在一定间距。
从以上描述可以看出，本实用新型具备以下优点：经过实践发现，其很多固体废料也可以进行兼氧和厌氧处理从而进行发酵，所以本方案的有机废水不再通过固液分离装置进行粗过滤，而是直接将有机废水排入废水收集池中，然后直接将废水收集池中的有机废水连通废固体直接排入兼氧池进行大分子打断，使得更多的有机物进入厌氧罐内发酵，进而使得更多的沼气可以产生,同时将滤网以竖向设在厌氧罐内且与厌氧罐的管壁之间存在一定间距，在定期使用后可以人工将无法进行发酵的固体废物进行掏出，由于该操作可以间隔时间较长，所以采用人为操作可以降低成本的同时不影响系统的运行。
