申请日2016.12.16
公开(公告)日2017.08.04
IPC分类号C02F9/14
摘要
本实用新型涉及环保设备技术领域，且公开了一种能定量添加处理剂的污水处理装置，包括好氧反应池，所述好氧反应池的左侧连通有入水管道，所述好氧反应池的内腔固定安装有曝气头，曝气头的底部连通有曝气分支管，曝气分支管的底部连通有贯穿好氧反应池底部的送气主管，送气主管的底部连通有鼓风机，所述好氧反应池的右侧通过连通管与曝气池的左侧连通，曝气池的右侧与混合反应池的左侧固定连接，混合反应池的右侧与沉淀过滤池的左侧固定连接，所述混合反应池的顶部固定安装有支撑块，支撑块的顶部固定安装有振动器。该能定量添加处理剂的污水处理装置，有效达到精确控制的效果，降低添加剂和辅助处理剂的浪费，减小损失。

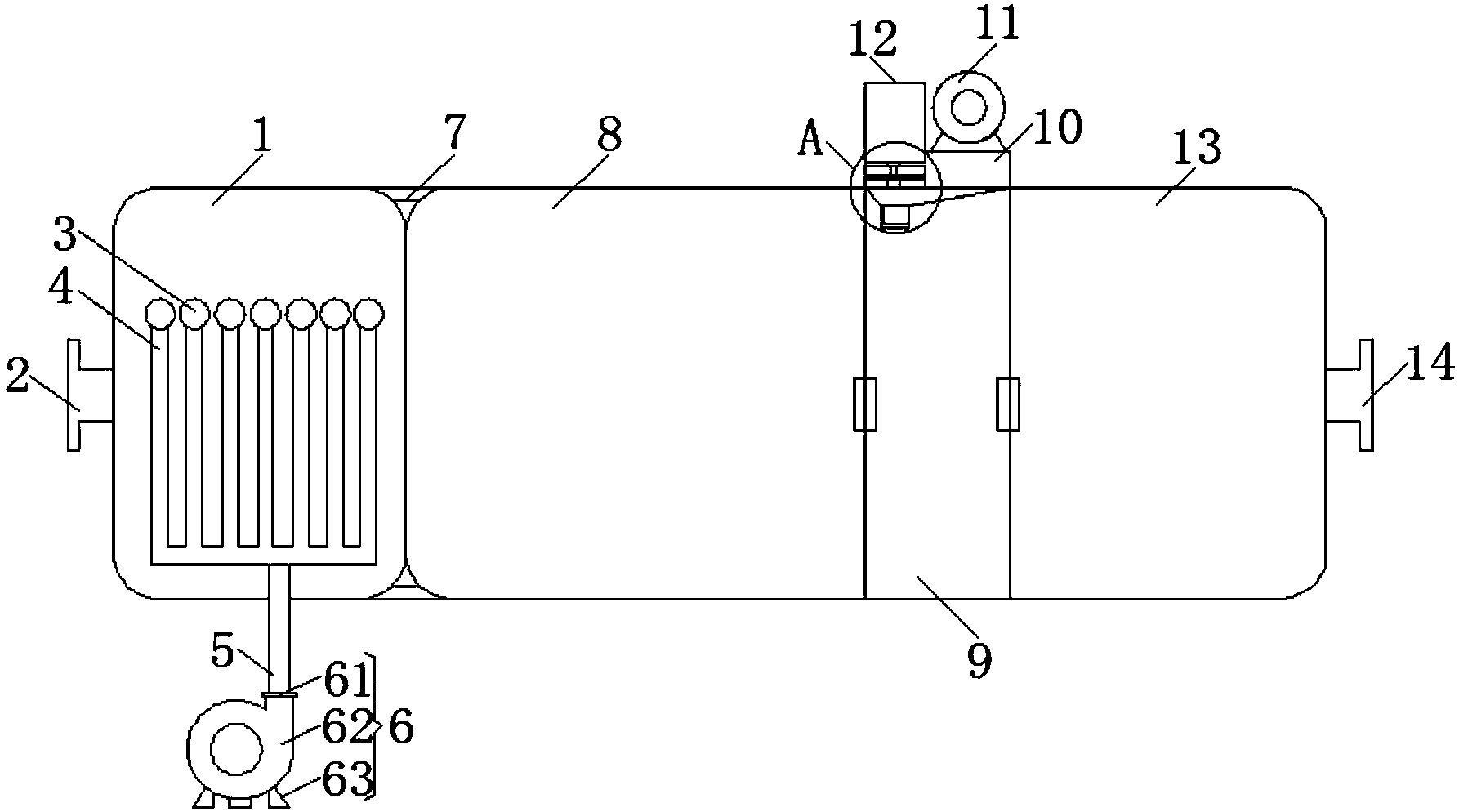

摘要附图
权利要求书
1.一种能定量添加处理剂的污水处理装置，包括好氧反应池(1)，其特征在于：所述好氧反应池(1)的左侧连通有入水管道(2)，所述好氧反应池(1)的内腔固定安装有曝气头(3)，曝气头(3)的底部连通有曝气分支管(4)，曝气分支管(4)的底部连通有贯穿好氧反应池(1)底部的送气主管(5)，送气主管(5)的底部连通有鼓风机(6)，所述好氧反应池(1)的右侧通过连通管(7)与曝气池(8)的左侧连通，曝气池(8)的右侧与混合反应池(9)的左侧固定连接，混合反应池(9)的右侧与沉淀过滤池(13)的左侧固定连接，所述混合反应池(9)的顶部固定安装有支撑块(10)，支撑块(10)的顶部固定安装有振动器(11)，振动器(11)的左侧固定安装有位于支撑块(10)顶部的下料箱(12)，所述沉淀过滤池(13)的右侧连通有出水管(14);
所述支撑块(10)上开设有位于下料箱(12)底部的第一通孔(15)，所述支撑块(10)的左侧固定安装有位于下料箱(12)下方的振动块(16)，振动块(16)的内腔开设有第二通孔(17)，所述振动块(16)的底部固定安装有位于支撑块(10)左侧的筛料网(18)，筛料网(18)的底部固定安装有架板(19)，所述架板(19)的底部固定安装有出料斗(20)，出料斗(20)的底部固定安装有量料筒(21)，量料筒(21)的前表面设置有刻度表(22)，所述量料筒(21)的底部固定安装有放料盖(23)。
2.根据权利要求1所述的一种能定量添加处理剂的污水处理装置，其特征在于：所述曝气头(3)和曝气分支管(4)的数量均不少于五个，且曝气头(3)与曝气分支管(4)的连接关系为套接。
3.根据权利要求1所述的一种能定量添加处理剂的污水处理装置，其特征在于：所述鼓风机(6)包括有固定环(61)，固定环(61)的底部固定安装有机体(62)，机体(62)的底部固定安装有机座(63)。
4.根据权利要求1所述的一种能定量添加处理剂的污水处理装置，其特征在于：所述曝气池(8)与混合反应池(9)通过连接管道连通，所述混合反应池(9)与沉淀过滤池(13)通过输送管道连通。
5.根据权利要求1所述的一种能定量添加处理剂的污水处理装置，其特征在于：所述振动块(16)的右侧与支撑块(10)的左侧焊接，所述架板(19)的内腔开设有通料管道。
6.根据权利要求1所述的一种能定量添加处理剂的污水处理装置，其特征在于：所述放料盖(23)与量料筒(21)的连接关系为套接，所述放料盖(23)的直径大于量料筒(21)的直径。
说明书
一种能定量添加处理剂的污水处理装置
技术领域
本实用新型涉及环保设备技术领域，具体为一种能定量添加处理剂的污水处理装置。
背景技术
污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要的意义。
目前市场上的污水处理装置主要针对的是污水处理装置主体的使用效果和使用方式进行改进，如中国专利CN 203007096 U提供的一种污水处理装置，具有方便维修的效果，但该污水处理装置在需要添加剂进行辅助处理污水的时候，无法精确且方便的将需要投放的添加剂控制好投放的量，投放添加剂少的情况下达不到很好的辅助处理污水的效果，投放多的情况下，会造成添加剂的大量浪费，造成不必要的损失，长时间的累积，损失的物料会越来越多，增加污水处理的成本。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种能定量添加处理剂的污水处理装置，具备精确控制投放添加剂和辅助处理剂等优点，解决了目前市场上现有的污水处理设备无法精确控制添加剂投放量，造成添加剂大量浪费，增加污水处理成本的问题。
(二)技术方案
为实现上述精确控制投放添加剂和辅助处理剂目的，本实用新型提供如下技术方案：一种能定量添加处理剂的污水处理装置，包括好氧反应池，所述好氧反应池的左侧连通有入水管道，所述好氧反应池的内腔固定安装有曝气头，曝气头的底部连通有曝气分支管，曝气分支管的底部连通有贯穿好氧反应池底部的送气主管，送气主管的底部连通有鼓风机，所述好氧反应池的右侧通过连通管与曝气池的左侧连通，曝气池的右侧与混合反应池的左侧固定连接，混合反应池的右侧与沉淀过滤池的左侧固定连接，所述混合反应池的顶部固定安装有支撑块，支撑块的顶部固定安装有振动器，振动器的左侧固定安装有位于支撑块顶部的下料箱，所述沉淀过滤池的右侧连通有出水管。
所述支撑块上开设有位于下料箱底部的第一通孔，所述支撑块的左侧固定安装有位于下料箱下方的振动块，振动块的内腔开设有第二通孔，所述振动块的底部固定安装有位于支撑块左侧的筛料网，筛料网的底部固定安装有架板，所述架板的底部固定安装有出料斗，出料斗的底部固定安装有量料筒，量料筒的前表面设置有刻度表，所述量料筒的底部固定安装有放料盖。
优选的，所述曝气头和曝气分支管的数量均不少于五个，且曝气头与曝气分支管的连接关系为套接。
优选的，所述鼓风机包括有固定环，固定环的底部固定安装有机体，机体的底部固定安装有机座。
优选的，所述曝气池与混合反应池通过连接管道连通，所述混合反应池与沉淀过滤池通过输送管道连通。
优选的，所述振动块的右侧与支撑块的左侧焊接，所述架板的内腔开设有通料管道。
优选的，所述放料盖与量料筒的连接关系为套接，所述放料盖的直径大于量料筒的直径。
(三)有益效果
与现有技术相比，本实用新型提供了一种能定量添加处理剂的污水处理装置，具备以下有益效果：
该能定量添加处理剂的污水处理装置，通过设置混合反应池顶部的支撑块和支撑块上的振动器，可以有效在投放添加剂和污水辅助处理剂的时候，提供振动的效果，将下料箱内的添加剂和辅助处理剂通过第一通孔、振动块、第二通孔、筛料网和架板之间的结构连接筛选投放至混合反应池内，筛料网可以有效帮助将添加剂和辅助处理剂筛成更均匀的粉末状，方便在反应的时候效果更加好，通过架板底部的出料斗、量料筒、刻度表和放料盖之间的结构连接，可以有效控制筛选后的添加剂和辅助处理剂的量，将添加剂和辅助处理剂筛选至放料盖上，在量料筒内将料精确的控制在一个固定值，这时可以直接将放料盖打开，让添加剂和辅助处理剂直接进入混合反应池内，有效达到精确控制的效果，降低添加剂和辅助处理剂的浪费，减小损失。
