申请日2016.12.16
公开(公告)日2017.07.21
IPC分类号C02F1/00
摘要
本实用新型公开了一种钛白粉废水废料分离箱，包括箱体本体，箱体本体内部垂直方向依次设有隔板A、隔板B、隔板C将箱体本体分割成箱体Ⅰ、Ⅱ、Ⅲ、Ⅳ4个部分，隔板A、隔板C固定在箱体本体底部，隔板C的高度低于隔板A的高度，隔板B固定在箱体本体顶部，箱体Ⅱ上方设有筛网扫，筛网扫挂在设于箱体本体顶部的导轨上，筛网扫底部低于隔板C顶部，箱体本体下端设有排液口。本实用新型的钛白粉废水废料分离箱，根据钛白粉漂浮于液面的特点设计，使钛白粉废料漂浮于箱体Ⅱ顶部，由筛网扫扫至收集袋收集，废液由下部排液口排出。本实用新型的分离箱，结构简单，经济适用。

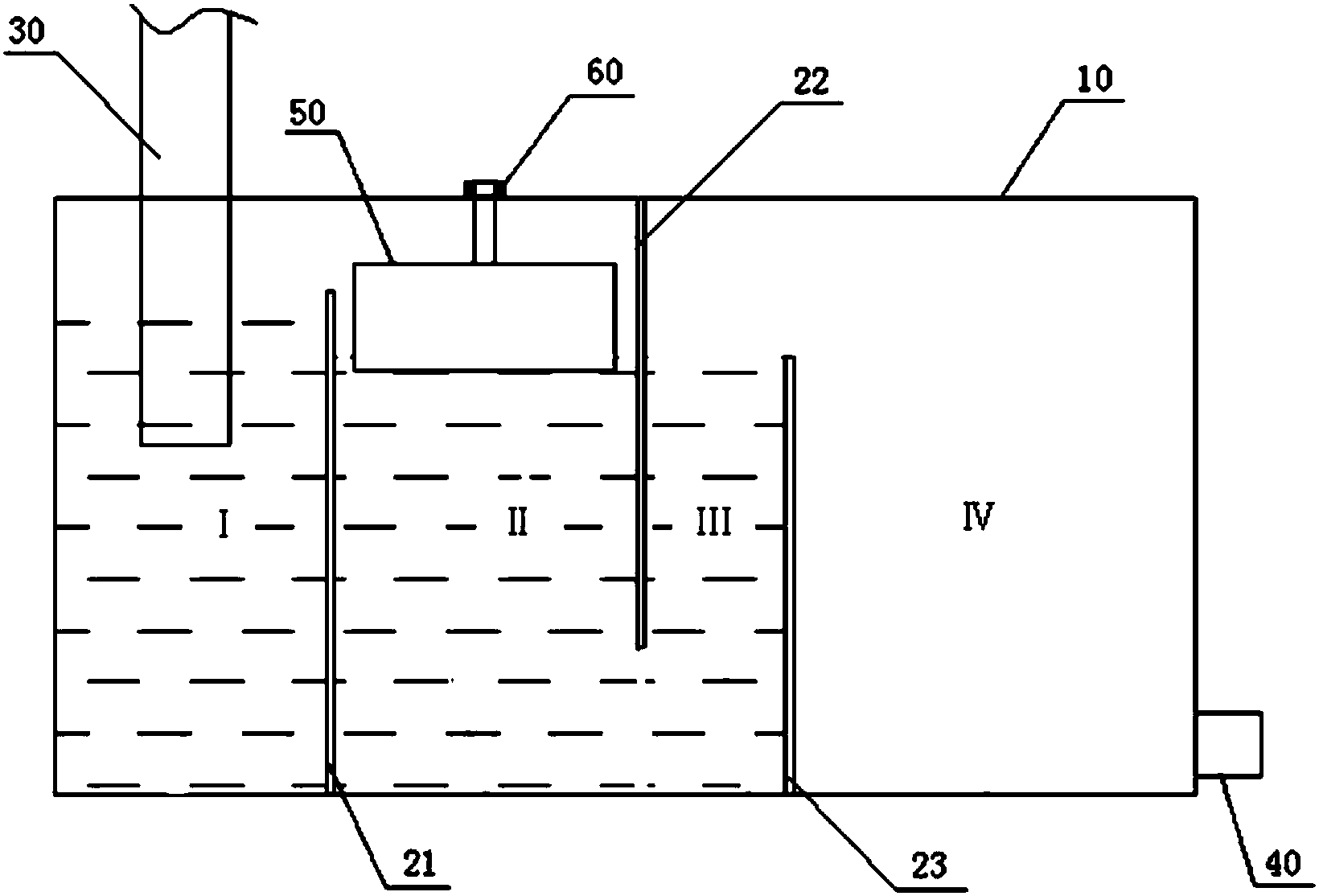

摘要附图
权利要求书
1.一种钛白粉废水废料分离箱，其特征在于：包括箱体本体(10)，所述箱体本体(10)内部垂直方向依次设有隔板A(21)、隔板B(22)、隔板C(23)将箱体本体(10)分割成箱体(Ⅰ、Ⅱ、Ⅲ、Ⅳ)4个部分，所述隔板A(21)、隔板C(23)固定在箱体本体(10)底部，隔板C(23)的高度低于隔板A(21)的高度，所述隔板B(22)固定在箱体本体(10)顶部，所述箱体Ⅱ上方设有筛网扫(50)，所述筛网扫(50)挂在设于箱体本体(10)顶部的导轨(60)上，筛网扫(50)底部低于所述隔板C(23)顶部，所述箱体本体(10)下端设有排液口(40)。
说明书
一种钛白粉废水废料分离箱
技术领域
本实用新型涉及机械工程领域，尤其涉及一种钛白粉废水废料分离箱。
背景技术
随时社会的发展，人们的环保意识逐渐加强，企业生产过程中做好废水废料的生产处理，保护环境，是社会赋予企业的生产责任。
钛白粉生产使用过程中产生的废液里含有少量的钛白粉，后期对废液处理时，需将废液中的钛白粉分离出来，对废水废料分开处理，在保证环保的同时降低企业对废液的处理成本，如何将废液中的钛白粉废料分离，是生产中需解决的问题。
实用新型内容
针对上述问题，本实用新型目的在于提供一种钛白粉废水废料分离箱，以解决现有生产中将废液中钛白粉分离的问题。
为了实现上述目的，本实用新型的技术方案如下：
一种钛白粉废水废料分离箱，包括箱体本体，所述箱体本体内部垂直方向依次设有隔板A、隔板B、隔板C将箱体本体分割成箱体(Ⅰ、Ⅱ、Ⅲ、Ⅳ)4个部分，所述隔板A、隔板C固定在箱体本体底部，隔板C的高度低于隔板A的高度，所述隔板B固定在箱体本体顶部，所述箱体Ⅱ上方设有筛网扫，所述筛网扫挂在设于箱体本体顶部的导轨上，筛网扫底部低于所述隔板C顶部，所述箱体本体下端设有排液口。
本实用新型的钛白粉废水废料分离箱，根据钛白粉漂浮于液面的特点设计，废液从进液管进入箱体Ⅰ，越过隔板A进入箱体Ⅱ，钛白粉漂浮于箱体Ⅱ顶部，由筛网扫扫至收集袋，废液由下部通道经箱体Ⅲ流入箱体Ⅳ，经排液口排到废水处理中心。本实用新型的分离箱，结构简单，制作使用方便。
