申请日2016.12.16
公开(公告)日2017.07.14
IPC分类号C02F1/66; C02F1/52
摘要
本实用新型公开了一种燃煤电厂脱硫废水处理装置，包括底座，底座的顶部固定连接有中合箱，中合箱的顶部设置有进水管，中合箱的一侧设置有第一导料箱，第一导料箱的内部设置有石膏浆，第一导料箱的底部通过第一导料管与中合箱一侧面开设的通孔连通，中合箱的另一侧面固定连接有支撑板，支撑板的顶部固定连接有抽浆泵，抽浆泵的入料口通过抽浆管与中合箱另一侧面开设的通孔连通，抽浆泵的出料口设置有送浆管，送浆管的一侧设置有沉淀塔，且送浆管的一端与沉淀塔一侧面开设的通孔连通，沉淀塔的另一侧设置有积水池。本实用新型减少操作步骤，简化操作方式，提高脱硫废水处理速度，利于市场普遍的推广。

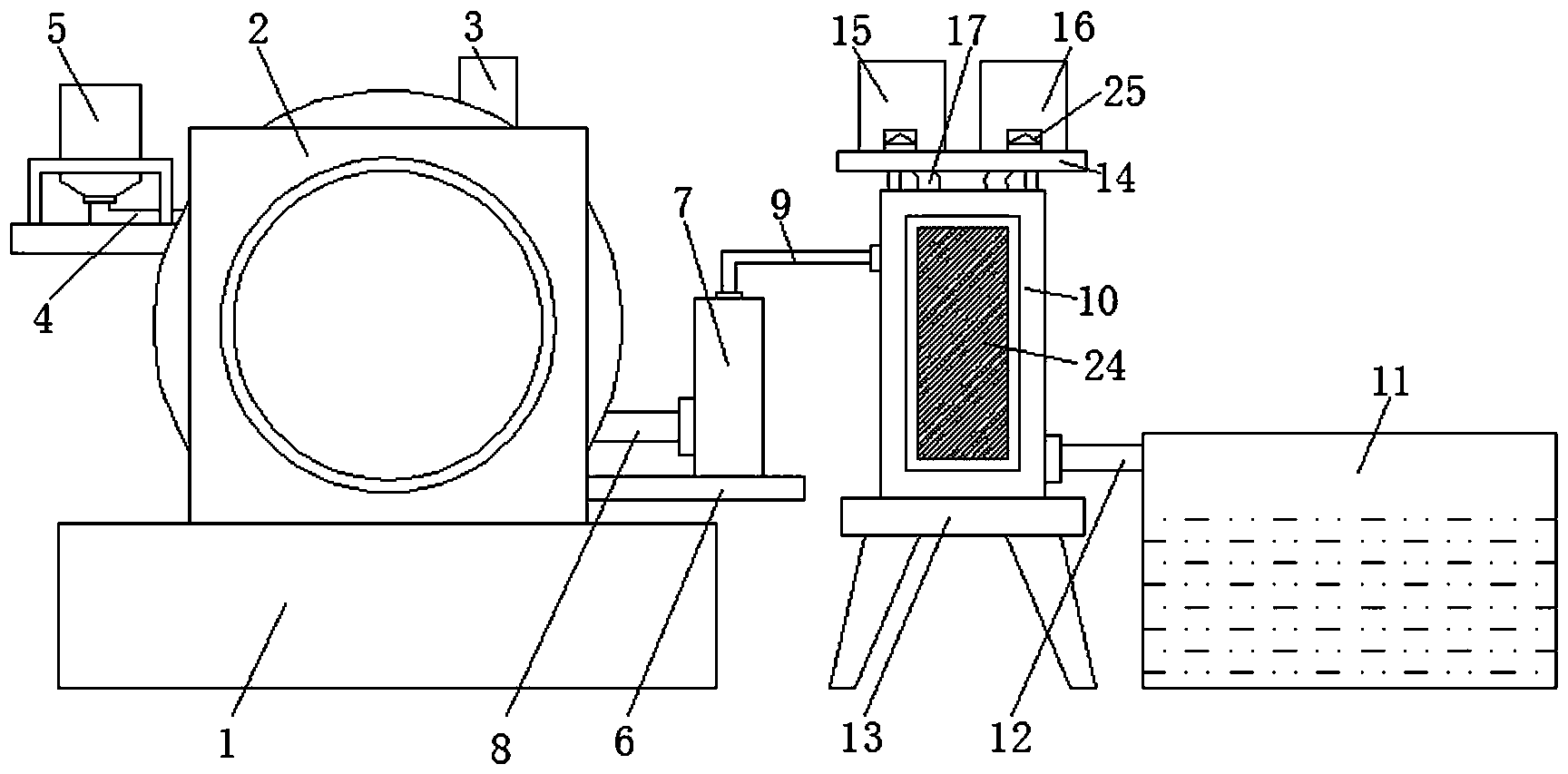

摘要附图
权利要求书
1.一种燃煤电厂脱硫废水处理装置，包括底座(1)，其特征在于：所述底座(1)的顶部固定连接有中合箱(2)，所述中合箱(2)的顶部设置有进水管(3)，所述中合箱(2)的一侧设置有第一导料箱(5)，所述第一导料箱(5)的内部设置有石膏浆，所述第一导料箱(5)的底部通过第一导料管(4)与中合箱(2)一侧面开设的通孔连通，所述中合箱(2)的另一侧面固定连接有支撑板(6)，所述支撑板(6)的顶部固定连接有抽浆泵(7)，所述抽浆泵(7)的入料口通过抽浆管(8)与中合箱(2)另一侧面开设的通孔连通，所述抽浆泵(7)的出料口设置有送浆管(9)，所述送浆管(9)的一侧设置有沉淀塔(10)，且送浆管(9)的一端与沉淀塔(10)一侧面开设的通孔连通，所述沉淀塔(10)的另一侧设置有积水池(11)，且沉淀塔(10)另一侧开设的通孔通过排水管(12)与积水池(11)一侧面开设的通孔连通，所述沉淀塔(10)的底部固定连接有支撑座(13)，所述沉淀塔(10)的顶部固定连接有支架(14)，所述支架(14)的顶部分别设置有第二导料箱(15)和第三导料箱(16)，所述第二导料箱(15)和第三导料箱(16)的内部分别设置有混凝剂和助凝剂，所述第二导料箱(15)和第三导料箱(16)的底部均设置有第二导料管(17)，且第二导料箱(15)和第三导料箱(16)均通过第二导料管(17)与沉淀塔(10)顶部开设的通孔连通;
所述底座(1)的内底壁固定连接有电机(18)，所述电机(18)上的输出端固定连接有转动杆(19)，且转动杆(19)的一端贯穿底座(1)并延伸至中合箱(2)的内部，所述转动杆(19)的外表面设置有相对称的搅拌杆(20)。
2.根据权利要求1所述的一种燃煤电厂脱硫废水处理装置，其特征在于：所述搅拌杆(20)的外表面设置有轴承(21)，且搅拌杆(20)的外表面与轴承(21)的内壁固定连接，所述轴承(21)的外表面设置有相对称的搅拌叶(22)。
3.根据权利要求1所述的一种燃煤电厂脱硫废水处理装置，其特征在于：所述转动杆(19)贯穿底座(1)处设置有密封层(23)。
4.根据权利要求1所述的一种燃煤电厂脱硫废水处理装置，其特征在于：所述中合箱(2)和沉淀塔(10)的外表面均设置有观察窗(24)。
5.根据权利要求1所述的一种燃煤电厂脱硫废水处理装置，其特征在于：所述第二导料箱(15)和第三导料箱(16)的外表面均设置有电子阀门(25)。
说明书
一种燃煤电厂脱硫废水处理装置
技术领域
本实用新型涉及废水处理装置技术领域，具体为一种燃煤电厂脱硫废水处理装置。
背景技术
燃煤电厂脱硫过程中会产生大量的废水，这些废水的杂质来自烟气和脱硫用的石灰石，主要包括悬浮物过饱和亚硫酸盐、硫酸盐和重金属，其中很多是国家环保标准中要求控制第一类污染物，由于水质较为特殊，不能直接排入电厂工业废水处理系统，需设置单独的处理装置，一般采用物化法对脱硫废水进行处理，经过中和、沉淀、混凝和污泥脱水等步骤，而现有的硫废水处理装置操作复杂，步骤繁琐，技术手段过多，普遍存在脱硫废水处理速度过慢的问题，不利于市场普遍的推广。
实用新型内容
本实用新型的目的在于提供一种燃煤电厂脱硫废水处理装置，具备运行简单，废水处理快的优点，解决了而现有的硫废水处理装置操作复杂，步骤繁琐，技术手段过多，普遍存在脱硫废水处理速度过慢的问题，不利于市场普遍的推广的问题。
为实现上述目的，本实用新型提供如下技术方案：一种燃煤电厂脱硫废水处理装置，包括底座，所述底座的顶部固定连接有中合箱，所述中合箱的顶部设置有进水管，所述中合箱的一侧设置有第一导料箱，所述第一导料箱的内部设置有石膏浆，所述第一导料箱的底部通过第一导料管与中合箱一侧面开设的通孔连通，所述中合箱的另一侧面固定连接有支撑板，所述支撑板的顶部固定连接有抽浆泵，所述抽浆泵的入料口通过抽浆管与中合箱另一侧面开设的通孔连通，所述抽浆泵的出料口设置有送浆管，所述送浆管的一侧设置有沉淀塔，且送浆管的一端与沉淀塔一侧面开设的通孔连通，所述沉淀塔的另一侧设置有积水池，且沉淀塔另一侧开设的通孔通过排水管与积水池一侧面开设的通孔连通，所述沉淀塔的底部固定连接有支撑座，所述沉淀塔的顶部固定连接有支架，所述支架的顶部分别设置有第二导料箱和第三导料箱，所述第二导料箱和第三导料箱的内部分别设置有混凝剂和助凝剂，所述第二导料箱和第三导料箱的底部均设置有第二导料管，且第二导料箱和第三导料箱均通过第二导料管与沉淀塔顶部开设的通孔连通。
所述底座的内底壁固定连接有电机，所述电机上的输出端固定连接有转动杆，且转动杆的一端贯穿底座并延伸至中合箱的内部，所述转动杆的外表面设置有相对称的搅拌杆。
优选的，所述搅拌杆的外表面设置有轴承，且搅拌的外表面与轴承的内壁固定连接，所述轴承的外表面设置有相对称的搅拌叶。
优选的，所述转动杆贯穿底座处设置有密封层。
优选的，所述中合箱和沉淀塔的外表面均设置有观察窗。
优选的，所述第二导料箱和第三导料箱的外表面均设置有电子阀门。
与现有技术相比，本实用新型的有益效果为：本实用新型通过中合箱的一侧设置有第一导料箱，第一导料箱的底部通过第一导料管与中合箱一侧面开设的通孔连通，使废水能够与第一导料箱内部的石膏浆中合，通过搅拌杆的外表面设置有轴承，且搅拌的外表面与轴承的内壁固定连接，轴承的外表面设置有相对称的搅拌叶，能够加快废水与石膏浆的中合速度，加快整体的工作流程，提高工作效率，再通过沉淀塔的顶部设置的第二导料箱和第三导料箱，且第二导料箱和第三导料箱的内部分别设置有混凝剂和助凝剂，使进入沉淀塔内部的废水杂质及石膏浆能够快速沉淀，再由一侧设置有排水管排出，完成脱硫废水处理步骤，减少操作步骤，简化操作方式，提高脱硫废水处理速度，利于市场普遍的推广。
