申请日2016.12.16
公开(公告)日2017.08.18
IPC分类号B01D36/02; C02F1/00
摘要
本实用新型公开了一种用于生活废水处理的净化装置，包括U形管，所述U形管的内壁上固定连接有第一滤网，且第一滤网的数量为两个，所述U形管的内部填充有沙石混合层，且沙石混合层位于两个第一滤网之间，所述U形管的表面与开设在过滤槽底部的圆孔内壁固定连接，所述过滤槽的内部活动连接有活动槽，所述活动槽的内壁上固定连接有第二滤网，所述U形管的顶部固定连接有固定板，所述固定板的上表面开设有螺纹孔，所述螺纹孔的内部螺纹连接有螺纹杆，所述螺纹杆的表面与轴承的内表面固定连接。本实用新型通过设置U形管、第一滤网、沙石混合层和活塞，解决了目前的废水净化设备造价高昂，且占地面积较大，不适合家庭使用的问题。

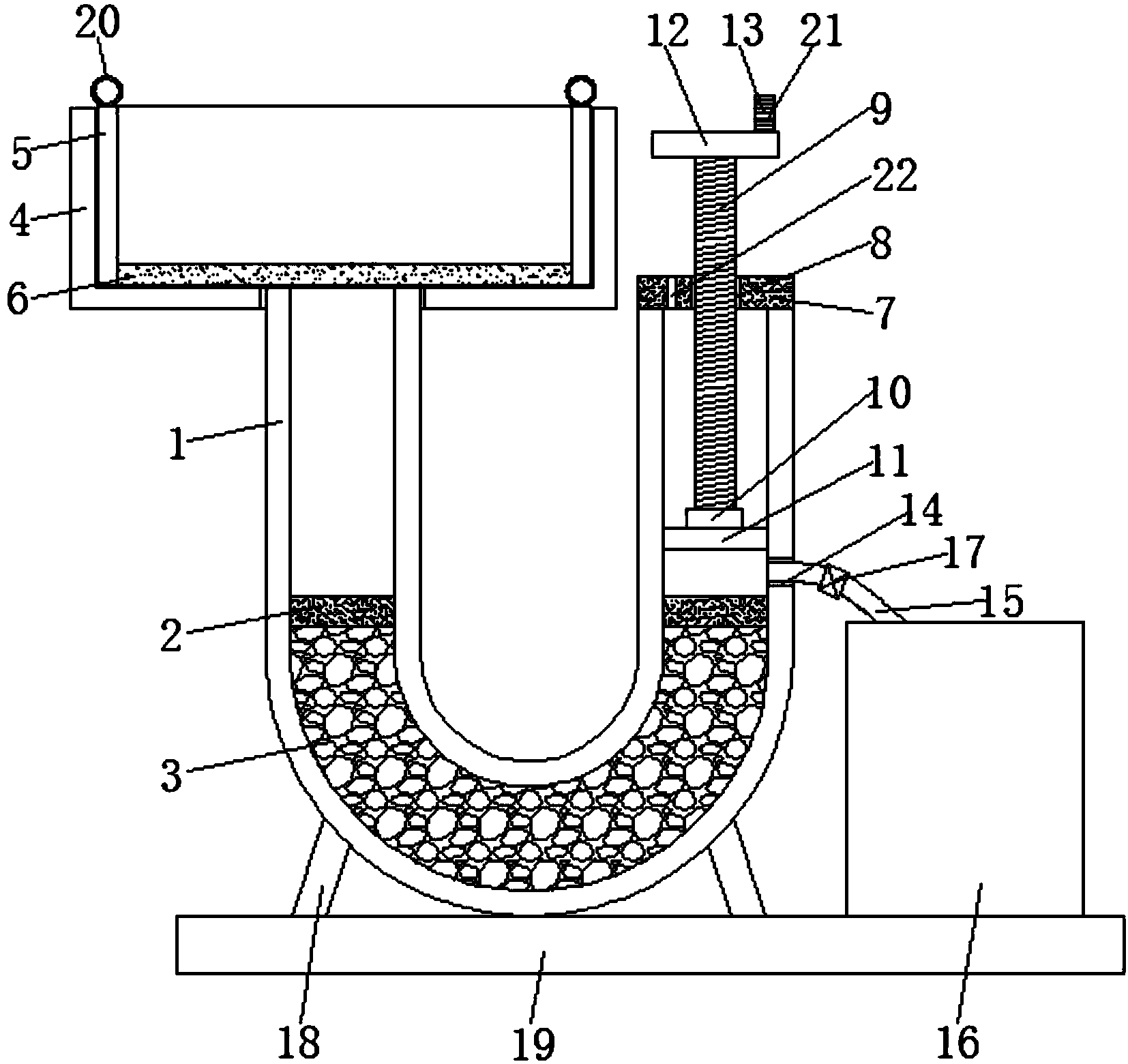

摘要附图
权利要求书
1.一种用于生活废水处理的净化装置，包括U形管(1)，其特征在于：所述U形管(1)的内壁上固定连接有第一滤网(2)，且第一滤网(2)的数量为两个，所述U形管(1)的内部填充有沙石混合层(3)，且沙石混合层(3)位于两个第一滤网(2)之间，所述U形管(1)的表面与开设在过滤槽(4)底部的圆孔内壁固定连接，所述过滤槽(4)的内部活动连接有活动槽(5)，所述活动槽(5)的内壁上固定连接有第二滤网(6);
所述U形管(1)的顶部固定连接有固定板(7)，所述固定板(7)的上表面开设有螺纹孔(8)，所述螺纹孔(8)的内部螺纹连接有螺纹杆(9)，所述螺纹杆(9)的表面与轴承(10)的内表面固定连接，所述轴承(10)固定连接在活塞(11)的表面，且活塞(11)活动连接在U形管(1)的内部，所述螺纹杆(9)的顶部固定连接有转盘(12)，所述转盘(12)的上表面固定连接有转杆(13)，所述U形管(1)的表面开设有出水口(14)，且出水口(14)位于活塞(11)的下方，所述出水口(14)的内壁上固定连通有连接管(15)，所述连接管(15)的出水端固定连接有储水罐(16)，且连接管(15)的表面固定安装有电磁阀(17)。
2.根据权利要求1所述的一种用于生活废水处理的净化装置，其特征在于：所述U形管(1)的表面固定连接有支撑腿(18)，所述支撑腿(18)的底部固定连接有底板(19)，且储水罐(16)的底部与底板(19)的上表面固定连接。
3.根据权利要求1所述的一种用于生活废水处理的净化装置，其特征在于：所述活塞(11)包括圆盘(111)和橡胶层(112)，且橡胶层(112)固定连接在圆盘(111)的表面。
4.根据权利要求1所述的一种用于生活废水处理的净化装置，其特征在于：所述活动槽(5)的大小与过滤槽(4)的大小相适配，且活动槽(5)的顶部固定连接有拉环(20)。
5.根据权利要求1所述的一种用于生活废水处理的净化装置，其特征在于：所述转杆(13)的表面开设有防滑纹(21)。
6.根据权利要求1所述的一种用于生活废水处理的净化装置，其特征在于：所述固定板(7)的直径与U形管(1)管口的直径相等，且固定板(7)的上表面开设有透气孔(22)。
说明书
一种用于生活废水处理的净化装置
技术领域
本实用新型涉及废水净化技术领域，具体为一种用于生活废水处理的净化装置。
背景技术
废水处理是为了使废水达到再次使用的水质要求的净化过程。废水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，随着人们生活水平的不断提高和经济的高速发展，越来越多人开始向城市聚集，使得城市化速度不断加快，城市人口增加，这导致的最直接的结果是生活废水的大量排放。
这些生活废水大多被直接排放，造成了严重的浪费，随着水资源的日益枯竭，人们的用水成本也越来越高，但是目前的废水净化设备造价高昂，且占地面积较大，不适合家庭使用。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种用于生活废水处理的净化装置，解决了目前的废水净化设备造价高昂，且占地面积较大，不适合家庭使用的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种用于生活废水处理的净化装置，包括U形管，所述U形管的内壁上固定连接有第一滤网，且第一滤网的数量为两个，所述U形管的内部填充有沙石混合层，且沙石混合层位于两个第一滤网之间，所述U形管的表面与开设在过滤槽底部的圆孔内壁固定连接，所述过滤槽的内部活动连接有活动槽，所述活动槽的内壁上固定连接有第二滤网。
所述U形管的顶部固定连接有固定板，所述固定板的上表面开设有螺纹孔，所述螺纹孔的内部螺纹连接有螺纹杆，所述螺纹杆的表面与轴承的内表面固定连接，所述轴承固定连接在活塞的表面，且活塞活动连接在U形管的内部，所述螺纹杆的顶部固定连接有转盘，所述转盘的上表面固定连接有转杆，所述U形管的表面开设有出水口，且出水口位于活塞的下方，所述出水口的内壁上固定连通有连接管，所述连接管的出水端固定连接有储水罐，且连接管的表面固定安装有电磁阀。
优选的，所述U形管的表面固定连接有支撑腿，所述支撑腿的底部固定连接有底板，且储水罐的底部与底板的上表面固定连接。
优选的，所述活塞包括圆盘和橡胶层，且橡胶层固定连接在圆盘的表面。
优选的，所述活动槽的大小与过滤槽的大小相适配，且活动槽的顶部固定连接有拉环。
优选的，所述转杆的表面开设有防滑纹。
优选的，所述固定板的直径与U形管管口的直径相等，且固定板的上表面开设有透气孔。
(三)有益效果
本实用新型提供了一种用于生活废水处理的净化装置。具备以下有益效果：
本实用新型通过设置U形管、第一滤网、沙石混合层和活塞，将生活废水倒入活动槽中，废水进入U形管中后，螺纹杆转动，带动活塞上升，U形管左侧管体中的废水经过第一滤网和沙石混合层流入U形管右侧的管体中，第一滤网和沙石混合层共同作用，对生活废水进行净化，最后电磁阀打开，位于U形管右侧管体中的被净化的水流入储水罐中存储起来，解决了目前的废水净化设备造价高昂，且占地面积较大，不适合家庭使用的问题。
