申请日2016.12.16
公开(公告)日2017.08.11
IPC分类号E02D29/045; E03F1/00
摘要
本实用新型属于综合管廊技术领域，具体涉及一种便于污水收集排放的综合管廊结构，包括污水舱及雨水舱，所述污水舱的顶部敷设有污水管，所述污水舱的底部并列设置有检修道及所述雨水舱。本实用新型雨水管道及污水管道共用一个检修道，使检修人员可同时检修雨水及污水管道，便于检修同时节约地下空间，降低综合管廊的造价;污水管设于污水舱顶部，便于污水管与检查井、污水支管的连接，从而方便污水的收集与排放。

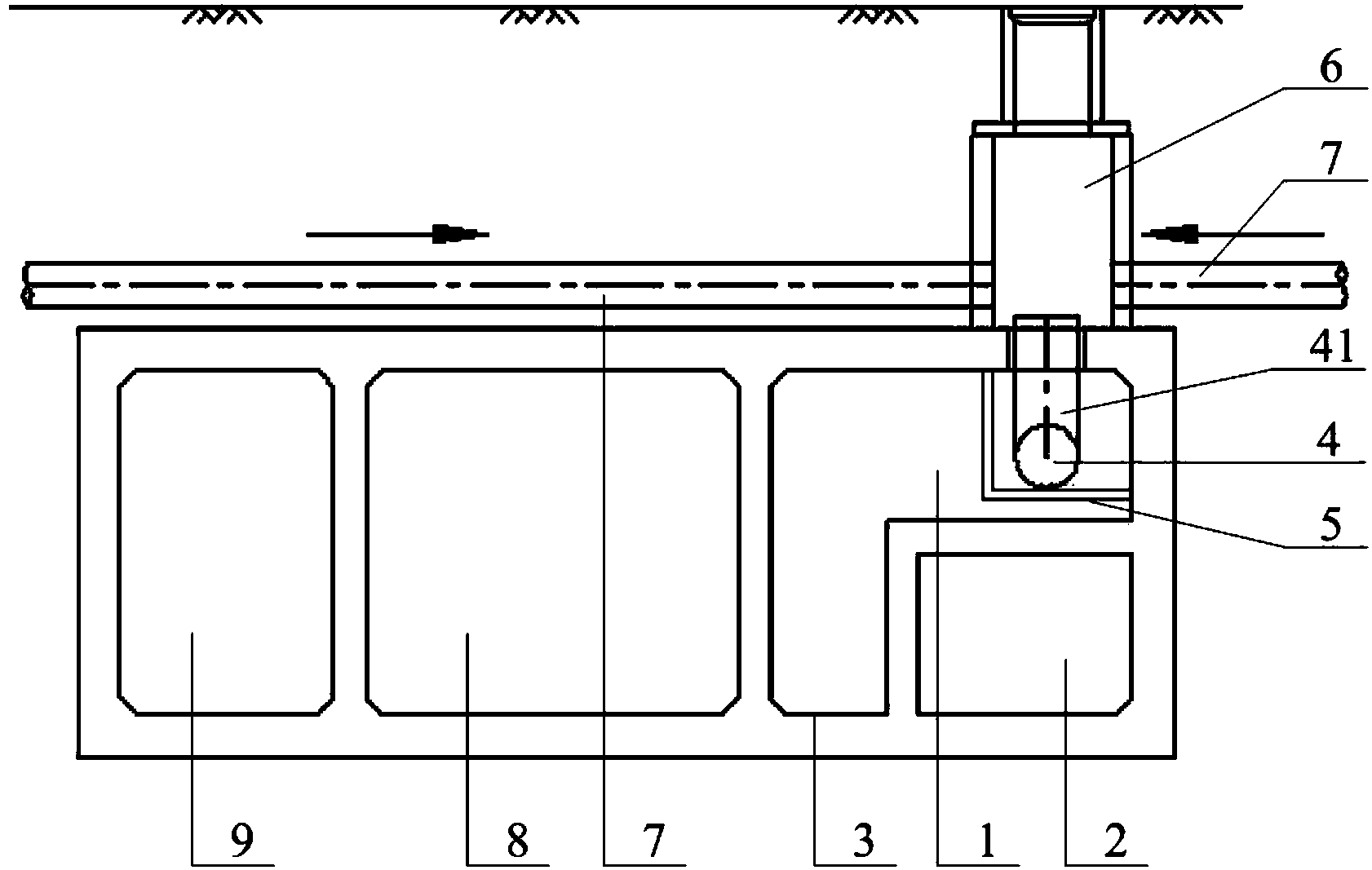

摘要附图
权利要求书
1.一种便于污水收集排放的综合管廊结构，其特征在于：包括污水舱及雨水舱，所述污水舱的顶部敷设有污水管，所述污水舱的底部并列设置有检修道及所述雨水舱。
2.根据权利要求1所述的一种便于污水收集排放的综合管廊结构，其特征在于：所述污水管通过吊架固定在所述污水舱顶板上。
3.根据权利要求1所述的一种便于污水收集排放的综合管廊结构，其特征在于：所述污水管设于所述雨水舱上方。
4.根据权利要求1所述的一种便于污水收集排放的综合管廊结构，其特征在于：所述污水管上连接有三通管，所述三通管的顶部立管伸出所述污水舱顶板。
5.根据权利要求4所述的一种便于污水收集排放的综合管廊结构，其特征在于：所述三通管顶部立管的伸出端连接有污水支管。
6.根据权利要求4所述的一种便于污水收集排放的综合管廊结构，其特征在于：所述污水舱上方对应所述三通管设有污水检查井，所述三通管伸出所述污水舱顶板的高度不小于200mm。
7.根据权利要求6所述的一种便于污水收集排放的综合管廊结构，其特征在于：所述污水检查井的底部连接有污水支管，所述污水支管的最低处高于所述污水管顶部立管的最高处。
8.根据权利要求1所述的一种便于污水收集排放的综合管廊结构，其特征在于：还包括综合舱及燃气舱，所述综合舱、燃气舱及所述污水舱并列设置。
说明书
一种便于污水收集排放的综合管廊结构
技术领域
本实用新型属于综合管廊技术领域，具体涉及一种便于污水收集排放的综合管廊结构。
背景技术
城市道路作为都市的骨架，不仅担负着繁重的底面交通负荷，同时还是城市各种市政公用事业管线的地下通道，合理高效地开发利用城市道路下部空间，正收到越来越多的国家和城市的重视。《城市综合管廊工程技术规范》(GB50838-2015)发布前，国内纳入综合管廊的管线多为电力管、给水管和通信管，通常为单舱布置，且《城市综合管廊工程技术规范》(GB50838-2012)中不建议在综合管廊内纳入雨水和污水管线，也未对雨水、污水、天然气管纳入综合管廊的手段进行详细说明。
目前我国提倡将所有地下管线均纳入综合管廊内，由于市政雨水管及污水管口径较大，且长度较长，按建筑排水管的室内检查口的布置方法，在雨水及污水分舱设置的情况下，要满足管道通风和检修的要求会导致综合管廊端面增大，从而大幅增加投资。故而亟需一种既满足管道通风和检修需求，又能充分利用地下空间的设有雨水及污水舱的综合管廊结构。
实用新型内容
针对现有技术的不足，本实用新型公开了一种检修方便，充分利用地下空间，便于雨水及污水排放的综合管廊结构。
本实用新型通过以下技术方案予以实现：
一种便于污水收集排放的综合管廊结构，包括污水舱及雨水舱，所述污水舱的顶部敷设有污水管，所述污水舱的底部并列设置有检修道及所述雨水舱。
优选的，所述污水管通过吊架固定在所述污水舱顶板上。
优选的，所述污水管设于所述雨水舱上方。
优选的，所述污水管上设有三通管，所述三通管的顶部立管伸出所述污水舱顶板。
进一步的，所述三通管顶部立管的伸出端连接有污水支管。
进一步的，所述污水舱上方对应所述三通管设有污水检查井，所述三通管伸出所述污水舱顶板的高度不小于200mm。
更进一步的，所述污水检查井的底部连接有污水支管，所述污水支管的最低处高于所述污水管顶部立管的最高处。
优选的，综合管廊还包括综合舱及燃气舱，所述综合舱、燃气舱及所述污水舱并列设置。
本实用新型的有益效果为：
雨水舱设于污水舱内，雨水管道及污水管道共用一个检修道，使检修人员可同时检修雨水及污水管道，便于检修同时节约地下空间，降低综合管廊的造价;污水管设于污水舱顶部，便于污水管与检查井、污水支管的连接，从而方便污水的收集与排放。
