申请日2017.01.24
公开(公告)日2017.10.03
IPC分类号C02F1/00; B01D53/14; B01D47/06
摘要
本实用新型提供了一种聚合车间废水回收再利用系统，包括一废水收集槽、一输送泵、若干个空气清洗器以及若干个密封槽;每所述密封槽的排水口均与所述废水收集槽相连接;所述废水收集槽与所述输送泵相连接，每所述空气清洗器均与所述输送泵相连接。本实用新型具有如下优点：通过将聚合车间密封槽排出的废水都统一收集起来，并由输送泵输送给各个空气清洗器进行循环再利用，可以减少水资源的浪费，实现经济、节能、减排的效果。
摘要附图
权利要求书
1.一种聚合车间废水回收再利用系统，其特征在于：包括一废水收集槽、一输送泵、若干个空气清洗器以及若干个密封槽;每所述密封槽的排水口均与所述废水收集槽相连接;所述废水收集槽与所述输送泵相连接，每所述空气清洗器均与所述输送泵相连接。
2.如权利要求1所述的聚合车间废水回收再利用系统，其特征在于：所述密封槽包括己内酰胺中间罐密封槽、胺类添加剂密封槽、酸类添加剂密封槽以及预聚合密封槽。
3.如权利要求1所述的聚合车间废水回收再利用系统，其特征在于：所述废水收集槽与输送泵之间设置有一第一阀门。
4.如权利要求1所述的聚合车间废水回收再利用系统，其特征在于：各所述空气清洗器与输送泵之间均设置有一第二阀门。
说明书
聚合车间废水回收再利用系统
技术领域
本实用新型涉及一种聚合车间废水回收再利用系统。
背景技术

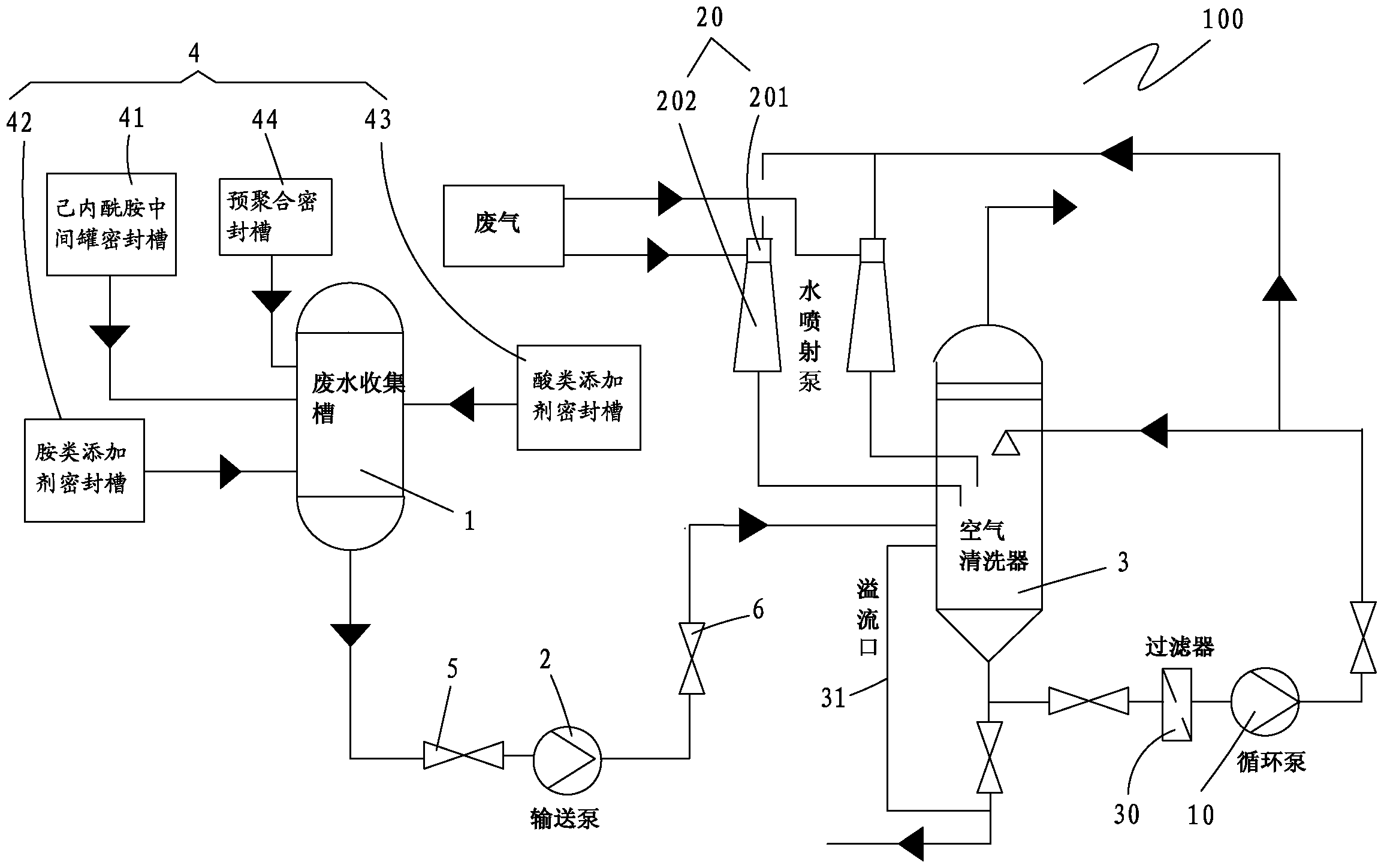

在锦纶6切片生产的过程中都会有一定量的废气产生，而这些废气如果排放出去，就会造成环境污染，并危害人体健康，所以利用抽吸装置来抽走这些废气就显得非常重要。如图1所示，现有的抽吸装置100’的抽吸原理：首先使用具有一定压力的工作介质水，通过水喷射泵1’的喷嘴11’向吸入室12’高速喷出，将水的压力能变为动能，形成高速射流;进入吸入室12’中的废气被高速射流强制携带并与之混合，形成气液混合流;接着气液混合流进入扩压器(未图示)，该扩压器设置在吸入室12’的内部，使吸入室12’压力降低，并形成真空，在扩压器的扩张时段内，混合射流的动能转变为压力能，速度降低，压力升高，废气被进一步压缩，且与水一起溶解(同时废气中的杂质等污染物也会溶解到水中);最后，将溶解的气液混合物送入空气清洗器2’中进行气水分离，分离后气体会被释放入大气，一部分水由溢流口21’排出，另一部分水则由循环泵3’循环再利用，水中的杂质可以通过过滤器4’进行过滤，从而达到处理废气中的污染物的目的。
目前，抽吸装置100’在抽吸废气的过程中，由于废气的温度较高，因此，空气清洗器2’内的水会不断的被汽化排出，还有一部分水会从溢流口21’排出，这也使得需要源源不断地往空气清洗器2’中补充自来水，以保证抽吸装置100’能够正常抽吸废气。而在锦纶切片工艺中，每天都会排出约130吨废水，如果将这一部分废水再加以利用的话，将可以达到经济、节能、减排的效果。
发明内容
本实用新型要解决的技术问题，在于提供一种聚合车间废水回收再利用系统，通过该系统来回收再利用聚合车间废水资源，可以实现经济、节能、减排的效果。
本实用新型是这样实现的：聚合车间废水回收再利用系统，包括一废水收集槽、一输送泵、若干个空气清洗器以及若干个密封槽;每所述密封槽的排水口均与所述废水收集槽相连接;所述废水收集槽与所述输送泵相连接，每所述空气清洗器均与所述输送泵相连接。
进一步地，所述密封槽包括己内酰胺中间罐密封槽、胺类添加剂密封槽、酸类添加剂密封槽以及预聚合密封槽。
进一步地，所述废水收集槽与输送泵之间设置有一第一阀门。
进一步地，各所述空气清洗器与输送泵之间均设置有一第二阀门。
本实用新型的优点在于：1、通过将聚合车间密封槽排出的废水都统一收集起来，并由输送泵输送给各个空气清洗器进行循环再利用，可以减少水资源的浪费，实现经济、节能、减排的效果;2、结构简单，改造费用低，操作起来简单方便，且可以根据需要对一个或者多个空气清洗器进行灵活补充水源。
