申请日2017.02.13
公开(公告)日2017.09.22
IPC分类号C02F3/02
摘要
本实用新型公开了一种防沉积污水 处理池，储水池的出水口位于所述进水口上方，第一水管水平设置在储水池内，其一端与进水口连通，第一水管管壁上设有出水孔和搅拌叶片，驱动装置驱动第一水管沿轴线旋转，第二水管位于储水池外部，第二水管一端与所述出水口连通且另一端通过所述进水口与第一水管连通，水泵设置在第二水管上。通过上述优化设计的防沉积污水处理池，结构简单设计合理，抽取储水池中层较均匀的液体从储水池底部送入，通过对储水池底部冲洗，同时，第一水管转动，使得搅拌叶片对储水池底部进行搅拌，从而无需另外引入气体或液体，防止储水池底部发生沉积。

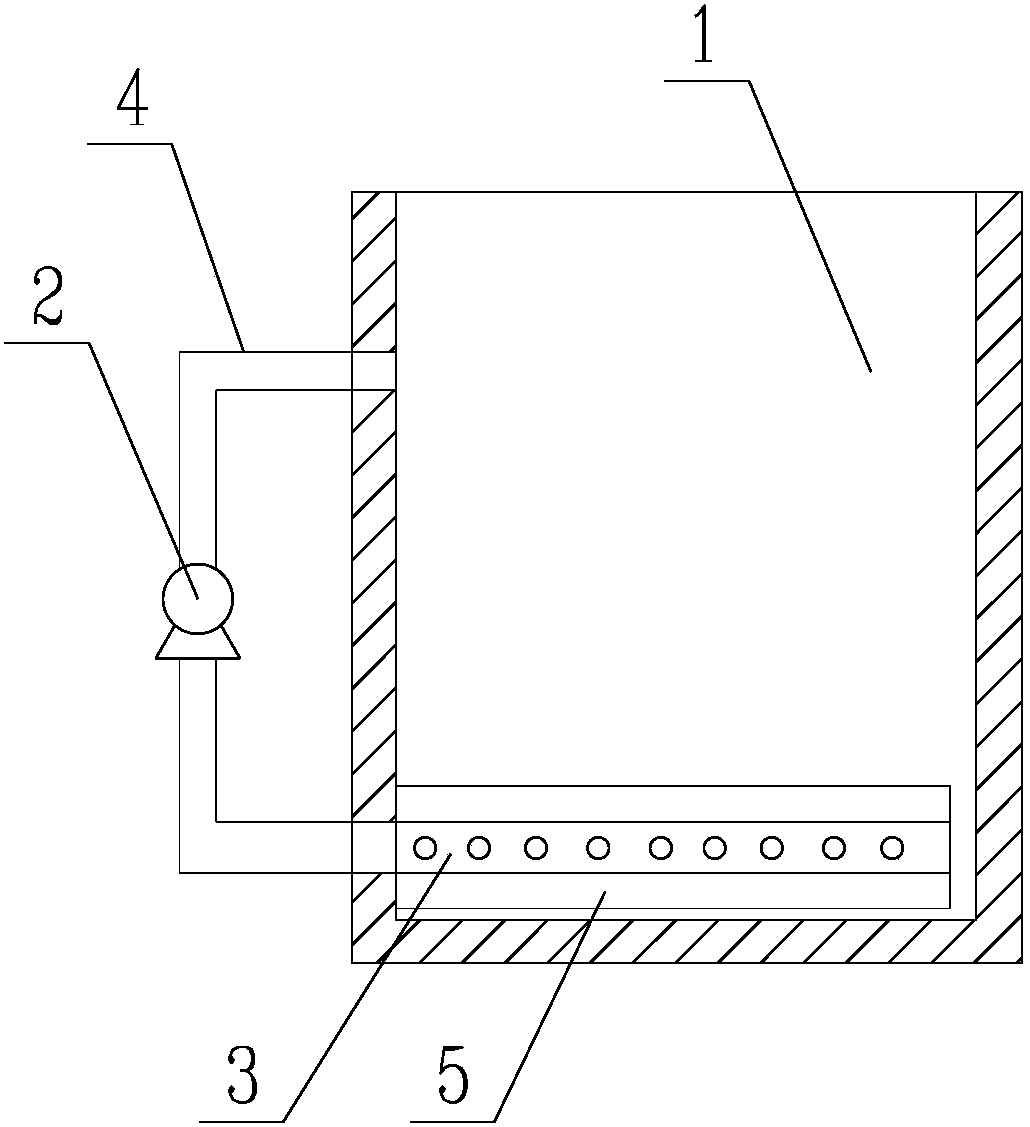

摘要附图
权利要求书
1.一种防沉积污水处理池，其特征在于，包括：储水池(1)、水泵(2)、第一水管(3)、第二水管(4)、驱动装置;
储水池(1)侧壁设有进水口和出水口，所述出水口位于所述进水口上方，第一水管(3)水平设置在储水池(1)内，其一端与进水口连通，第一水管(3)管壁上设有出水孔和搅拌叶片(5)，搅拌叶片(5)从第一水管(3)管壁伸出，驱动装置与第一水管(3)连接用于驱动第一水管(3)沿轴线旋转，第二水管(4)位于储水池(1)外部，第二水管(4)一端与所述出水口连通且另一端通过所述进水口与第一水管(3)连通，水泵(2)设置在第二水管(4)上。
2.根据权利要求1所述的防沉积污水处理池，其特征在于，搅拌叶片(5)具有弧形结构。
3.根据权利要求1所述的防沉积污水处理池，其特征在于，第一水管(3)上设有多个搅拌叶片(5)，多个搅拌叶片(5)围绕第一水管(3)均匀分布。
4.根据权利要求3所述的防沉积污水处理池，其特征在于，第一水管(3)上设置多个出水孔，出水孔位于相邻两个搅拌叶片(5)之间。
5.根据权利要求1所述的防沉积污水处理池，其特征在于，第一水管(3)远离所述出水口一端与储水池(1)内壁间隔预设距离。
6.根据权利要求1所述的防沉积污水处理池，其特征在于，进水口位于储水池(1)中部，其距离水面间隔预设距离。
说明书
一种防沉积污水处理池
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种防沉积污水处理池。
背景技术
工业污水的处理是当前环境工程治理的重要组成部分。现有的处理工业污水的系统都为通过风机向污水池内鼓送空气，依靠空气在污水池内升腾过程中其内部蕴含的氧气与污水中的好氧菌产生反应，以最终达到净化污水的目的，其中的缺陷主要表现在以下几个方面：首先，为便于风机吹入污水池内的空气能更充分与好氧菌反应，往往需要在污水池底部各处大量设置出风管路，不仅安装繁琐，而且后期维护困难，有时甚至需要动用混合和搅拌设备不间断的进行池水搅拌，设备安装调试费时费力，且占用大量场地;其次，风机曝气受其风压限制，污水池水位越深，其风压需求往往就越大;最后，由于位于池底的出风管路的出风口都设计的很小，以便能在使用时其出风口能产生较大的出风动量，在实际操作中，就经常因出风口结垢堵塞和腐蚀破坏造成污水处理系统不能正常运行，特别是对处理污水量大、污染物浓度高以及污染因子复杂的好氧生化处理装置，常常因污水中的高盐高钙含量，使好氧曝气系统的出风口结垢堵塞，轻则使装置处理能力下降，影响达标排放，重则造成装置不能运行，停产大修，短期内不能恢复生产。
实用新型内容
为解决背景技术中存在的技术问题，本实用新型提出一种防沉积污水处理池。
本实用新型提出的一种防沉积污水处理池，包括：储水池、水泵、第一水管、第二水管、驱动装置;
储水池侧壁设有进水口和出水口，所述出水口位于所述进水口上方，第一水管水平设置在储水池内，其一端与进水口连通，第一水管管壁上设有出水孔和搅拌叶片，搅拌叶片从第一水管管壁伸出，驱动装置与第一水管连接用于驱动第一水管沿轴线旋转，第二水管位于储水池外部，第二水管一端与所述出水口连通且另一端通过所述进水口与第一水管连通，水泵设置在第二水管上。
优选地，搅拌叶片具有弧形结构。
优选地，第一水管上设有多个搅拌叶片，多个搅拌叶片围绕第一水管均匀分布。
优选地，第一水管上设置多个出水孔，出水孔位于相邻两个搅拌叶片之间。
优选地，第一水管远离所述出水口一端与储水池内壁间隔预设距离。
优选地，进水口位于储水池中部，其距离水面间隔预设距离。
本实用新型中，所提出的防沉积污水处理池，储水池的出水口位于所述进水口上方，第一水管水平设置在储水池内，其一端与进水口连通，第一水管管壁上设有出水孔和搅拌叶片，驱动装置驱动第一水管沿轴线旋转，第二水管位于储水池外部，第二水管一端与所述出水口连通且另一端通过所述进水口与第一水管连通，水泵设置在第二水管上。通过上述优化设计的防沉积污水处理池，结构简单设计合理，抽取储水池中层较均匀的液体从储水池底部送入，通过对储水池底部冲洗，同时，第一水管转动，使得搅拌叶片对储水池底部进行搅拌，从而无需另外引入气体或液体，防止储水池底部发生沉积。
