申请日2017.02.13
公开(公告)日2017.09.22
IPC分类号C02F3/02
摘要
本实用新型公开了一种防堵塞污水 曝气设备，处理池侧壁设有循环液入口和循环液出口，除杂装置的除杂腔室内设有螺旋送料机构用于将循环液中含有的固体杂质去除，除杂装置的第一液体进口与循环液出口连通，除杂装置的第一液体出口与混合装置的第二液体进口连通，混合装置的第二液体出口与处理池的循环液入口连通，混合装置用于将除杂后的循环液与气体混合。通过上述优化设计的防堵塞污水曝气设备，通过将处理池内的污水引出，去除固体杂质，然后经过与空气混合后送回处理池内，一方面，防止处理池内的固体杂质堵塞曝气设备的气孔，另一方面，防止处理池底部发生沉淀，大大提高处理效果。

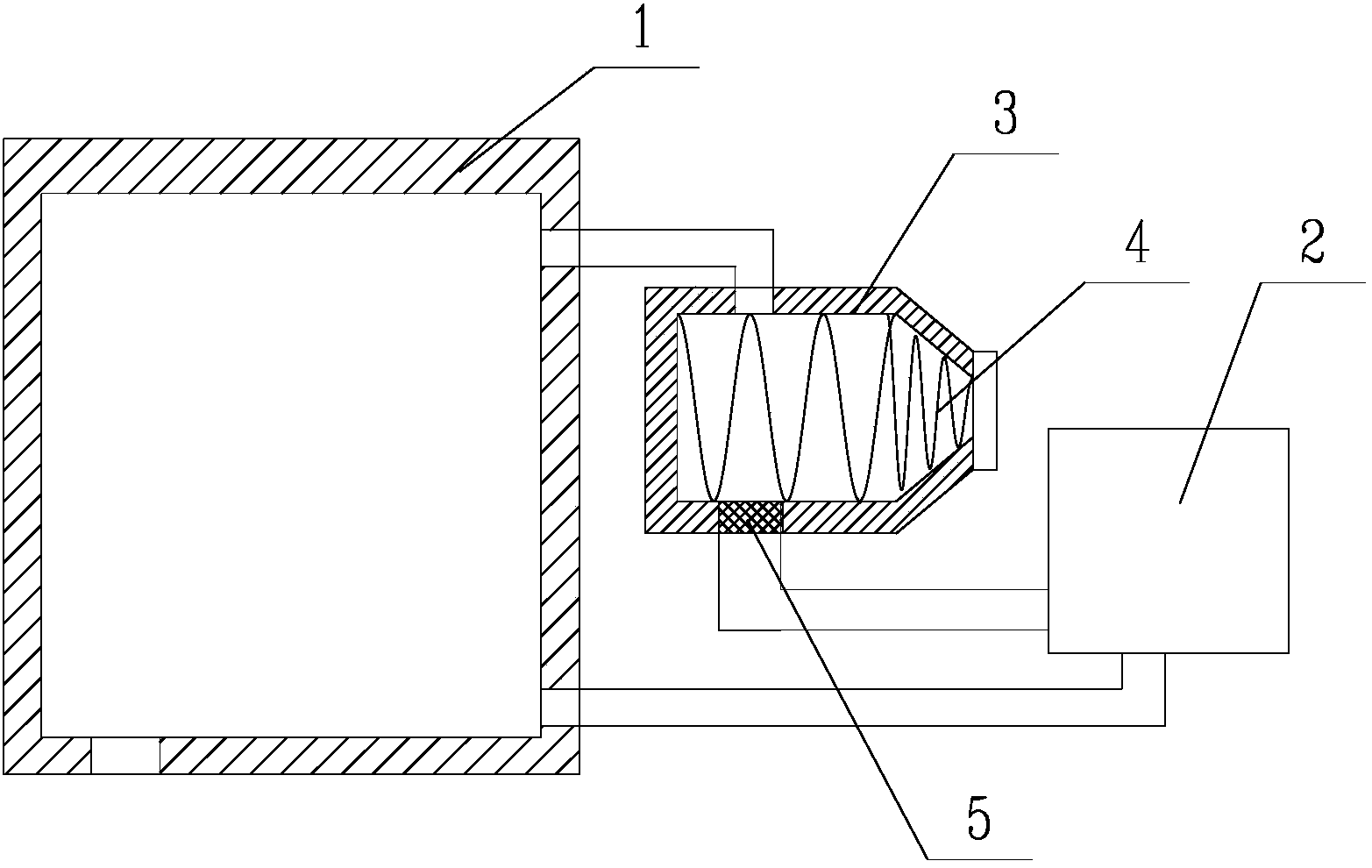

摘要附图
权利要求书
1.一种防堵塞污水曝气设备，其特征在于，包括：处理池(1)、混合装置(2)、除杂装置(3);
处理池(1)侧壁设有循环液入口和循环液出口，所述循环液入口位于所述循环液出口下方;
除杂装置(3)内设有除杂腔室，所述除杂腔室侧壁设有第一液体进口、第一液体出口、排渣口，所述除杂腔室内设有螺旋送料机构(4)，螺旋送料机构(4)朝向所述排渣口方向延伸;
混合装置(2)内设有混合腔室，所述混合腔室侧壁设有第二液体进口、第二液体出口、气体进口;
所述第一液体进口通过管路与所述循环液出口连通，所述第一液体出口通过管路与所述第二液体进口连通，所述第二液体出口通过管路与循环液入口连通。
2.根据权利要求1所述的防堵塞污水曝气设备，其特征在于，螺旋送料机构(4)包括位于中部的转轴和围绕转轴布置的螺旋叶片，所述螺旋叶片远离转轴一端与所述除杂腔室内壁间隙配合。
3.根据权利要求2所述的防堵塞污水曝气设备，其特征在于，所述螺旋叶片上设有滤液孔。
4.根据权利要求1所述的防堵塞污水曝气设备，其特征在于，所述第一液体出口处设有滤网(5)。
5.根据权利要求1所述的防堵塞污水曝气设备，其特征在于，所述除杂腔室包括彼此连通的第一腔体和第二腔体，所述第一液体进口和所述第一液体出口设置在所述第一腔体侧壁，所述排渣口设置在所述第二腔体远离第一腔体一端，螺旋送料机构(4)从第一腔体向排渣口方向延伸。
6.根据权利要求5所述的防堵塞污水曝气设备，其特征在于，第二腔体的内径在远离第一腔体的方向上逐渐减小。
说明书
一种防堵塞污水曝气设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种防堵塞污水曝气设备。
背景技术
工业污水的处理是当前环境工程治理的重要组成部分。现有的处理工业污水的系统都为通过风机向污水池内鼓送空气，依靠空气在污水池内升腾过程中其内部蕴含的氧气与污水中的好氧菌产生反应，以最终达到净化污水的目的，其中的缺陷主要表现在以下几个方面：首先，为便于风机吹入污水池内的空气能更充分与好氧菌反应，往往需要在污水池底部各处大量设置出风管路，不仅安装繁琐，而且后期维护困难，有时甚至需要动用混合和搅拌设备不间断的进行池水搅拌，设备安装调试费时费力，且占用大量场地;其次，风机曝气受其风压限制，污水池水位越深，其风压需求往往就越大;最后，由于位于池底的出风管路的出风口都设计的很小，以便能在使用时其出风口能产生较大的出风动量，在实际操作中，就经常因出风口结垢堵塞和腐蚀破坏造成污水处理系统不能正常运行，特别是对处理污水量大、污染物浓度高以及污染因子复杂的好氧生化处理装置，常常因污水中的高盐高钙含量，使好氧曝气系统的出风口结垢堵塞，轻则使装置处理能力下降，影响达标排放，重则造成装置不能运行，停产大修，短期内不能恢复生产。
实用新型内容
为解决背景技术中存在的技术问题，本实用新型提出一种防堵塞污水曝气设备。
本实用新型提出的一种防堵塞污水曝气设备，包括：处理池、混合装置、除杂装置;
处理池侧壁设有循环液入口和循环液出口，所述循环液入口位于所述循环液出口下方;
除杂装置内设有除杂腔室，所述除杂腔室侧壁设有第一液体进口、第一液体出口、排渣口，所述除杂腔室内设有螺旋送料机构，螺旋送料机构朝向所述排渣口方向延伸;
混合装置内设有混合腔室，所述混合腔室侧壁设有第二液体进口、第二液体出口、气体进口;
所述第一液体进口通过管路与所述循环液出口连通，所述第一液体出口通过管路与所述第二液体进口连通，所述第二液体出口通过管路与循环液入口连通。
优选地，螺旋送料机构包括位于中部的转轴和围绕转轴布置的螺旋叶片，所述螺旋叶片远离转轴一端与所述除杂腔室内壁间隙配合。
优选地，所述螺旋叶片上设有滤液孔。
优选地，所述第一液体出口处设有滤网。
优选地，所述除杂腔室包括彼此连通的第一腔体和第二腔体，所述第一液体进口和所述第一液体出口设置在所述第一腔体侧壁，所述排渣口设置在所述第二腔体远离第一腔体一端，螺旋送料机构从第一腔体向排渣口方向延伸。
优选地，第二腔体的内径在远离第一腔体的方向上逐渐减小。
本实用新型中，所提出的防堵塞污水曝气设备，处理池侧壁设有循环液入口和循环液出口，除杂装置的除杂腔室内设有螺旋送料机构用于将循环液中含有的固体杂质去除，除杂装置的第一液体进口与循环液出口连通，除杂装置的第一液体出口与混合装置的第二液体进口连通，混合装置的第二液体出口与处理池的循环液入口连通，混合装置用于将除杂后的循环液与气体混合。通过上述优化设计的防堵塞污水曝气设备，通过将处理池内的污水引出，去除固体杂质，然后经过与空气混合后送回处理池内，一方面，防止处理池内的固体杂质堵塞曝气设备的气孔，另一方面，防止处理池底部发生沉淀，大大提高处理效果。
