申请日2017.02.13
公开(公告)日2017.09.22
IPC分类号C02F3/02; B01F13/02
摘要
本实用新型公开了一种好氧型污水 处理设备，处理池顶部设有进气口，进气管的主管体竖直设置在处理池内且顶端与进气口连通，支管设置在主管体下端且一端与主管体下端连通，支管上设有鼓气孔，鼓气装置通过进气口向主管体内鼓入空气，驱动机构与进气管连接用于驱动进气管围绕主管体轴线转动。通过上述优化设计的好氧型污水处理设备，结构设计简单合理，鼓气装置通过进气管向处理池底部鼓气，同时，驱动机构驱动进气管转动，对处理池底部的液体进行搅拌，一方面，保证空气在处理池底部均匀布气，另一方面，防止处理池底部发生沉积，造成鼓气孔堵塞，从而提高污水处理效果。

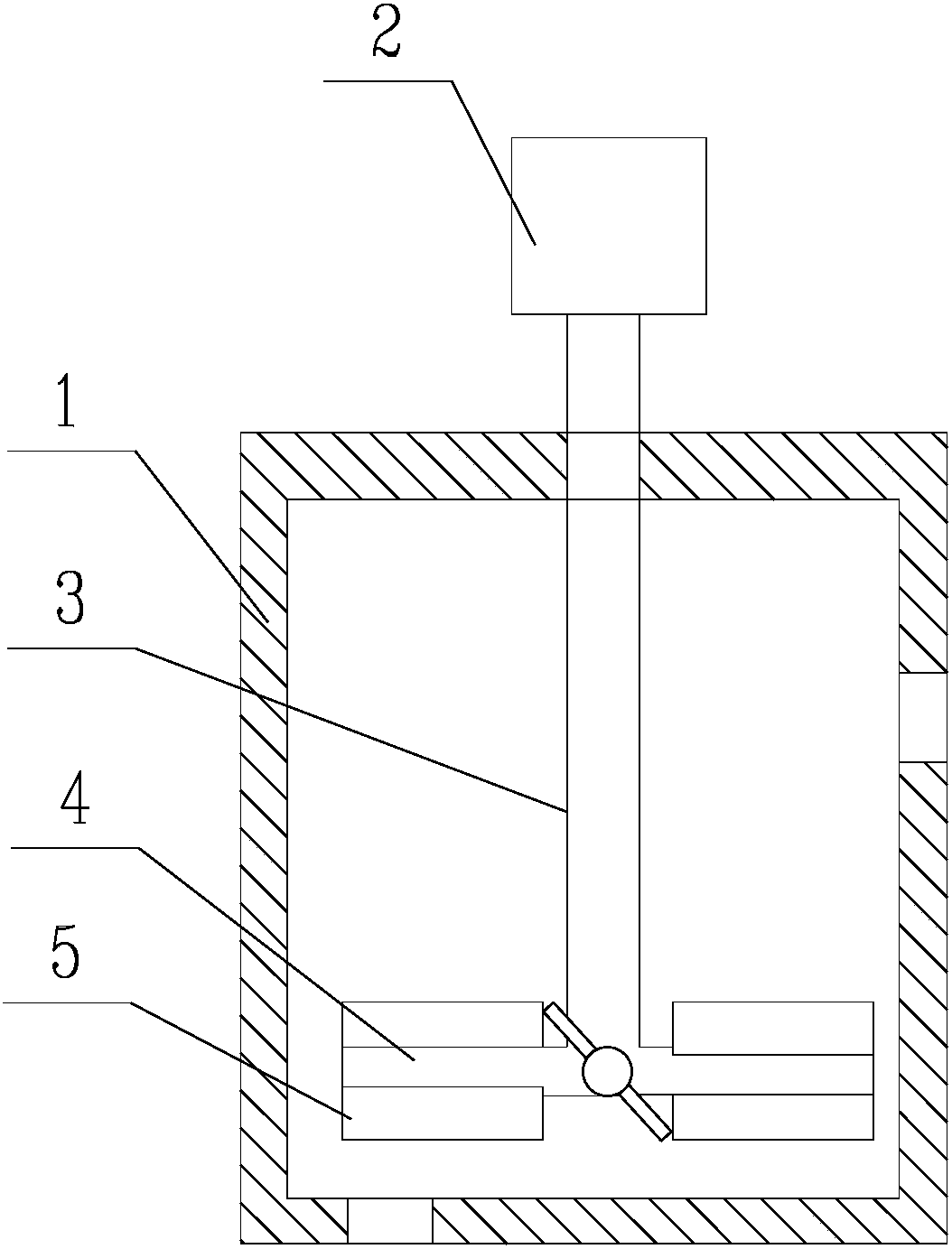

摘要附图
权利要求书
1.一种好氧型污水处理设备，其特征在于，包括：处理池(1)、鼓气装置(2)、进气管、驱动机构;
处理池(1)顶部设有进气口，进气管包括主管体(3)和至少一个支管(4)，主管体(3)竖直设置在处理池(1)内且顶端与进气口连通，支管(4)设置在主管体(3)下端且一端与主管体(3)下端连通，支管(4)上设有鼓气孔，鼓气装置(2)的出气口与所述进气口连通;
驱动机构与进气管连接用于驱动进气管围绕主管体(3)轴线转动。
2.根据权利要求1所述的好氧型污水处理设备，其特征在于，处理池(1)上还设有进液口和出液口，进液口位于处理池(1)底部，出液口位于支管(4)上方。
3.根据权利要求1所述的好氧型污水处理设备，其特征在于，进气管包括多个支管(4)，多个支管(4)围绕主管体(3)圆周分布。
4.根据权利要求1所述的好氧型污水处理设备，其特征在于，支管(4)水平设置。
5.根据权利要求4所述的好氧型污水处理设备，其特征在于，支管(4)侧壁设有沿支管(4)径向向外伸出的搅拌叶片(5)。
6.根据权利要求5所述的好氧型污水处理设备，其特征在于，搅拌叶片(5)倾斜布置。
说明书
一种好氧型污水处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种好氧型污水处理设备。
背景技术
工业污水的处理是当前环境工程治理的重要组成部分。现有的处理工业污水的系统都为通过风机向污水池内鼓送空气，依靠空气在污水池内升腾过程中其内部蕴含的氧气与污水中的好氧菌产生反应，以最终达到净化污水的目的，其中的缺陷主要表现在以下几个方面：首先，为便于风机吹入污水池内的空气能更充分与好氧菌反应，往往需要在污水池底部各处大量设置出风管路，由于位于池底的出风管路的出风口都设计的很小，以便能在使用时其出风口能产生较大的出风动量，在实际操作中，就经常因出风口结垢堵塞和腐蚀破坏造成污水处理系统不能正常运行，特别是对处理污水量大、污染物浓度高以及污染因子复杂的好氧生化处理装置，常常因污水中的固体杂质含量高，造成使好氧曝气系统的出风口结垢堵塞，影响污水处理效果。
实用新型内容
为解决背景技术中存在的技术问题，本实用新型提出一种好氧型污水处理设备。
本实用新型提出的一种好氧型污水处理设备，包括：处理池、鼓气装置、进气管、驱动机构;
处理池顶部设有进气口，进气管包括主管体和至少一个支管，主管体竖直设置在处理池内且顶端与进气口连通，支管设置在主管体下端且一端与主管体下端连通，支管上设有鼓气孔，鼓气装置的出气口与所述进气口连通;
驱动机构与进气管连接用于驱动进气管围绕主管体轴线转动。
优选地，处理池上还设有进液口和出液口，进液口位于处理池底部，出液口位于支管上方。
优选地，进气管包括多个支管，多个支管围绕主管体圆周分布。
优选地，支管水平设置。
优选地，支管侧壁设有沿支管径向向外伸出的搅拌叶片。
优选地，搅拌叶片倾斜布置。
本实用新型中，所提出的好氧型污水处理设备，处理池顶部设有进气口，进气管的主管体竖直设置在处理池内且顶端与进气口连通，支管设置在主管体下端且一端与主管体下端连通，支管上设有鼓气孔，鼓气装置通过进气口向主管体内鼓入空气，驱动机构与进气管连接用于驱动进气管围绕主管体轴线转动。通过上述优化设计的好氧型污水处理设备，结构设计简单合理，鼓气装置通过进气管向处理池底部鼓气，同时，驱动机构驱动进气管转动，对处理池底部的液体进行搅拌，一方面，保证空气在处理池底部均匀布气，另一方面，防止处理池底部发生沉积，造成鼓气孔堵塞，从而提高污水处理效果。
