本实用新型涉及废水处理装置技术领域，尤其是一种稀土冶炼废水处理装置，包括沉淀池和处理池，所述沉淀池的两侧分别设有进水口和出水口，所述出水口通过管道与处理池连通，所述出水口内设有过滤网，所述沉淀池的顶部设有池盖，池盖两侧通过轴承对称安装有两个主轴，池盖上设有第一电机，所述第一电机通过传动机构与主轴连接，设有沉淀池和处理池，且沉淀池和处理池之间设有滤网，提前过滤掉固体混合物，且沉淀池及过滤网设有配套的自清洁设备，清洁效果好，防止设备堵塞。
摘要附图
权利要求书

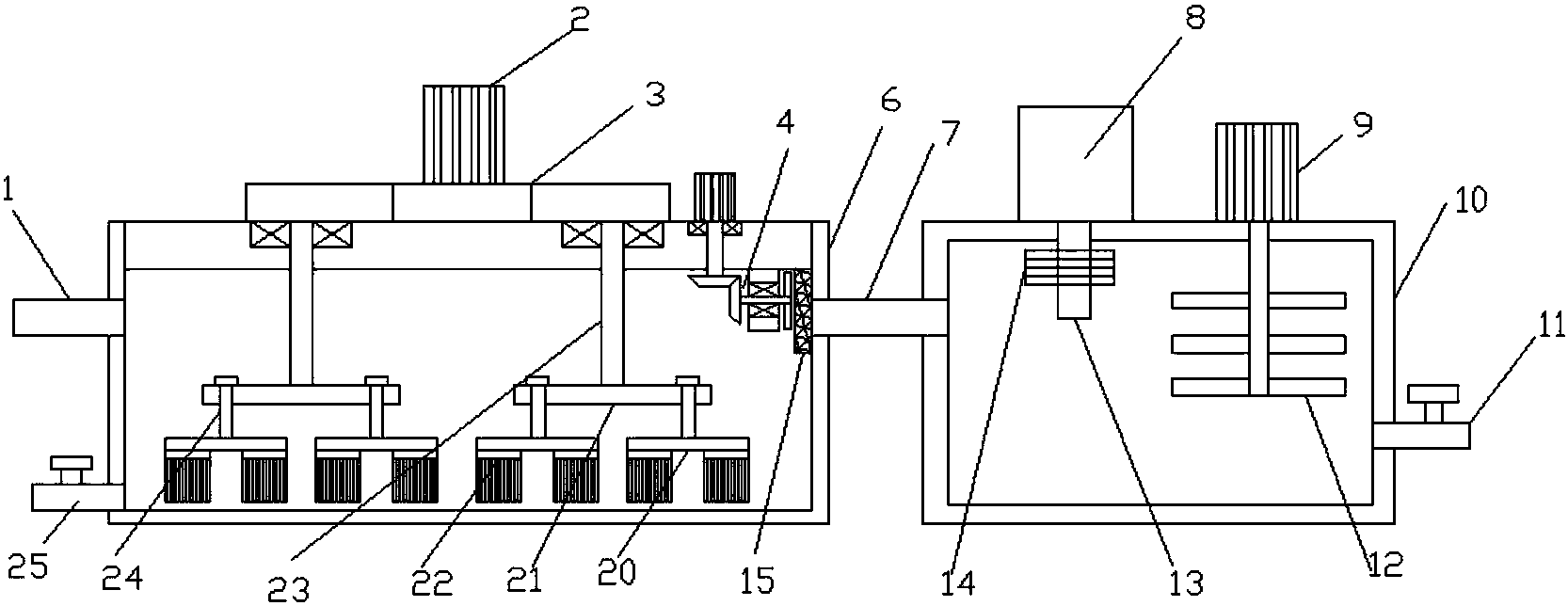

1.一种稀土冶炼废水处理装置，包括沉淀池(6)和处理池(10)，所述沉淀池(6)的两侧分别设有进水口(1)和出水口(7)，所述出水口(7)通过管道与处理池(10)连通，所述出水口(7)内设有过滤网(15)，其特征在于：所述沉淀池(6)的顶部设有池盖，池盖两侧通过轴承对称安装有两个主轴(23)，池盖上设有第一电机(2)，所述第一电机(2)通过传动机构与主轴(23)连接，所述主轴(23)延伸到沉淀池(6)内且端部转动连接有连接杆(21)，所述连接杆(21)的两端通过轴承安装有转轴(24)，所述转轴(24)的端部转动安装有三角星形的旋转架(20)，所述旋转架(20)的三个端部均转动安装有刷盘(22)，所述刷盘(22)底部安装有毛刷，所述沉淀池(6)底部一侧设有废渣口(25)，所述废渣口(25)上设有排渣管，排渣管上设有闸门;
所述过滤网(15)上安装有滤网清洁装置(4)，所述滤网清洁装置(4)包括设在池盖上的第二电机(5)和设在池盖底部的支架(18)，所述第二电机(5)输出轴上安装有驱动齿轮(16)，所述支架(18)内通过轴承安装有连接轴，连接轴的两端分别设有从动齿轮(19)和刮片(17)，所述从动齿轮(19)与驱动齿轮(16)啮合，所述刮片(17)紧靠过滤网(15)设置。
2.根据权利要求1所述的一种稀土冶炼废水处理装置，其特征在于：所述处理池(10)顶部设有处理剂投放室(8)和第三电机(9)，所述处理剂投放室(8)底部通过投放管道(13)与处理池(10)内部连通，所述投放管道(13)上设有电磁阀(14)，所述第三电机(9)输出端设有多条搅拌桨(12)，所述处理池(10)底部一侧设有排水口(11)，排水口上设有水阀。
3.根据权利要求1所述的一种稀土冶炼废水处理装置，其特征在于：所述传动机构包括设在第一电机(2)端部的传动齿轮(26)、通过转动安装在池盖顶部的主齿轮(27)和固定在主轴(23)端部的副齿轮(28)，所述传动齿轮(26)与主齿轮(27)啮合，所述主齿轮(27)与副齿轮(28)啮合。
4.根据权利要求1所述的一种稀土冶炼废水处理装置，其特征在于：所述驱动齿轮(16)和从动齿轮(19)均为不锈钢锥面齿轮。
5.根据权利要求1所述的一种稀土冶炼废水处理装置，其特征在于：所述毛刷为尼龙毛刷，所述刮片(17)为不锈钢刮刀片。
说明书
一种稀土冶炼废水处理装置
技术领域
本实用新型涉及废水处理装置技术领域，尤其涉及一种稀土冶炼废水处理装置。
背景技术
随着稀土元素被使用的数量越来越多，其冶炼过程中造成的环境污染也是不可忽略的。在冶炼过程中会产生一系列的工业废水，这些工业废水常呈酸性，若直接排放到大自然中会对河流、水土造成巨大的污染以及破坏。现有的稀土废水处理装置需要先对污水进行过滤沉淀去除固体混合物再投放处理剂进行处理，当沉淀物增多堆积在设备底部或者堵塞滤网时，就会造成设备运行不畅或者处理效果变差，因此需要一种自清洁效果更好的稀土冶炼废水处理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在沉淀多、易阻塞的缺点，而提出的一种稀土冶炼废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种稀土冶炼废水处理装置，包括沉淀池和处理池，所述沉淀池的两侧分别设有进水口和出水口，所述出水口通过管道与处理池连通，所述出水口内设有过滤网，所述沉淀池的顶部设有池盖，池盖两侧通过轴承对称安装有两个主轴，池盖上设有第一电机，所述第一电机通过传动机构与主轴连接，所述主轴延伸到沉淀池内且端部转动连接有连接杆，所述连接杆的两端通过轴承安装有转轴，所述转轴的端部转动安装有三角星形的旋转架，所述旋转架的三个端部均转动安装有刷盘，所述刷盘底部安装有毛刷，所述沉淀池底部一侧设有废渣口，所述废渣口上设有排渣管，排渣管上设有闸门;
所述过滤网上安装有滤网清洁装置，所述滤网清洁装置包括设在池盖上的第二电机和设在池盖底部的支架，所述第二电机输出轴上安装有驱动齿轮，所述支架内通过轴承安装有连接轴，连接轴的两端分别设有从动齿轮和刮片，所述从动齿轮与驱动齿轮啮合，所述刮片紧靠过滤网设置。
优选的，所述处理池顶部设有处理剂投放室和第三电机，所述处理剂投放室底部通过投放管道与处理池内部连通，所述投放管道上设有电磁阀，所述第三电机输出端设有多条搅拌桨，所述处理池底部一侧设有排水口，排水口上设有水阀。
优选的，所述传动机构包括设在第一电机端部的传动齿轮、通过转动安装在池盖顶部的主齿轮和固定在主轴端部的副齿轮，所述传动齿轮与主齿轮啮合，所述主齿轮与副齿轮啮合。
优选的，所述驱动齿轮和从动齿轮均为不锈钢锥面齿轮。
优选的，所述毛刷为尼龙毛刷，所述刮片为不锈钢刮刀片。
本实用新型提出的一种稀土冶炼废水处理装置，有益效果在于：设有沉淀池和处理池，且沉淀池和处理池之间设有滤网，提前过滤掉固体混合物，且沉淀池及过滤网设有配套的自清洁设备，清洁效果好，防止设备堵塞。
