申请日2017.03.17
公开(公告)日2017.10.03
IPC分类号C02F9/14; C02F3/28
摘要
本实用新型提供一种城镇污水处理回用一体化装置，属于环境工程技术领域。城镇污水经污水提升泵提升，并经穿孔管布水器将进水均匀地分布在固定化生物膜反应器下方;城镇污水在固定化生物膜反应器中进行污染物的降解，出水从顶端自流入Anammox生物反应器底部，在Anammox生物反应器中同样通过穿孔管布水器均匀分布进水，升流至Anammox生物反应器顶部后排出;由Anammox生物反应器排出的污水，经污水泵加压后进入厌氧膜生物反应器，在厌氧膜生物反应器内进行剩余污染物的深度去除，出水直接进入出水池。装置中均采用厌氧环境，节约了动力消耗;反应过程产生沼气，可回收利用;减小反应器容积，节约占地与投资。

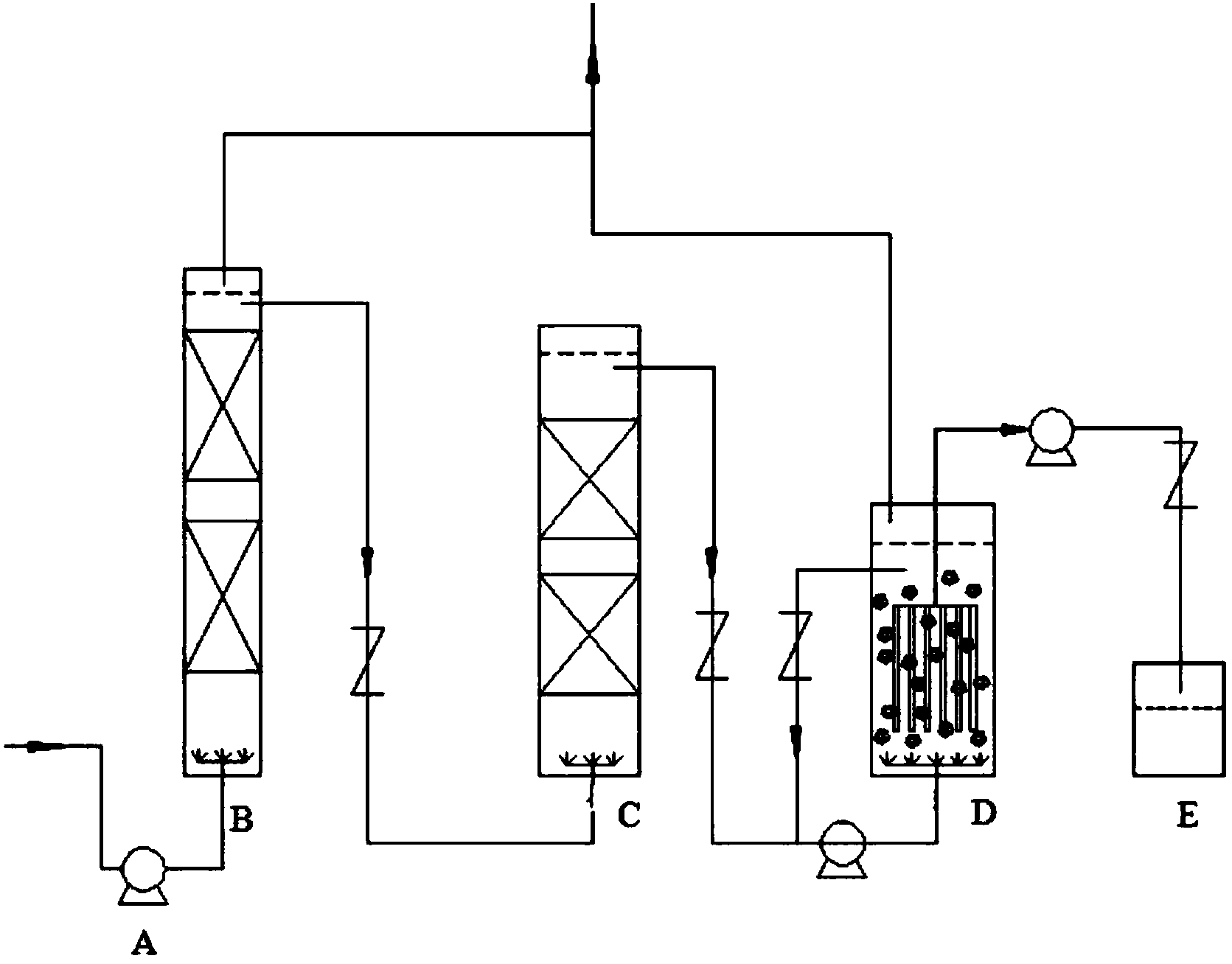

摘要附图
权利要求书
1.一种城镇污水处理回用一体化装置，其特征在于，所述的城镇污水处理回用一体化装置包括污水提升泵、固定化生物膜反应器、Anammox生物反应器、厌氧膜生物反应器和出水池;
所述的固定化生物膜反应器、Anammox生物反应器和厌氧膜生物反应器均采用柱状结构、上向流模式;城镇污水收集在进水池中，进水池出口管路上安装污水提升泵，污水提升泵通过管路与穿孔管布水器相连，穿孔管布水器位于固定化生物膜反应器下方，进水池中的城镇污水从进水池出水口经污水提升泵提升，经穿孔管布水器均匀分布进水，升流至固定化生物膜反应器顶部排出，固定化生物膜反应器用于降解城镇污水中的污染物;固定化生物膜反应器顶部分两个管路，第一管路直接排出一部分城镇污水，第二管路与Anammox生物反应器下方的穿孔管布水器相连，该管路中的城镇污水从顶端自流入Anammox生物反应器底部，通过穿孔管布水器均匀分布进水，升流至Anammox生物反应器顶部后排出;所述的Anammox生物反应器顶部相连的管路安装污水泵后，与厌氧膜生物反应器底部穿孔管布水器相连，该管路中的城镇污水经污水泵加压后由穿孔管布水器进入厌氧膜生物反应器，通过厌氧膜生物反应器顶部管路排出，厌氧膜生物反应器用于对城镇污水的剩余污染物进行深度去除;厌氧膜生物反应器顶部分三个管路，第一管路上安装泵，与出水池相连;第二管路与固定化生物膜反应器顶部的第一管路汇流，直接排出;第三管路返回Anammox生物反应器顶部管路中，经污水泵再次进入厌氧膜生物反应器。
说明书
一种城镇污水处理回用一体化装置
技术领域
本实用新型属于环境工程技术领域，具体涉及一种高效低能耗城镇污水处理回用一体化装置。
背景技术
水污染与水资源短缺是当今世界面临的重大社会问题，水资源短缺除了水量的短缺之外，水质性短缺(水质恶化而失去使用价值)占有相当大的比重。我国大部分江河湖海都遭受到程度不同的污染，严重的水污染更加剧了水资源短缺，反之，水资源不足又加重了水污染，形成恶性循环。因此污水处理并实现回用不仅是解决环境污染，也是解决水资源短缺问题的关键。
污水处理中应用最广、最经济的方法是生物处理法，它经历了近百年的沿革与变迁，目前已成为环境污染控制的最关键技术。然而，有许多因素造成生物处理的无法高效运行：譬如：(1)浸入式膜生物反应器(MBR)中的膜污染问题，膜污染发生后，直接导致水通量下降，产水能力不足。(2)污水处理工程中能耗很大，在好氧处理工艺中，一般采用鼓风机曝气的形式对污水进行充氧，相应地消耗很大能量，增加运行成本。(3)低浓度污水深度处理。一般处理工艺出水中的化学耗氧量(COD)多在60mg/l以上，为了污水回用，需进一步去除水中有机物。(4)污水中的氨氮去除也是一个难点。
实用新型内容
基于目前一些工艺的不足，提出一种全新的生物处理组合装置：一种城镇污水处理回用一体化装置，本装置采用固定生物膜厌氧反应器-Anammox-厌氧MBR反应器，该组合装置兼具去除有机物与氨氮的作用，出水达到回用水标准，基本实现零排泥。
本实用新型的技术方案：
一种城镇污水处理回用一体化装置，所述的城镇污水处理回用一体化装置包括污水提升泵、固定化生物膜反应器、Anammox生物反应器、厌氧膜生物反应器和出水池;
所述的固定化生物膜反应器、Anammox生物反应器和厌氧膜生物反应器均采用柱状结构、上向流模式;城镇污水收集在进水池中，进水池出口管路上安装污水提升泵，污水提升泵通过管路与穿孔管布水器相连，穿孔管布水器位于固定化生物膜反应器下方，进水池中的城镇污水从进水池出水口经污水提升泵提升，经穿孔管布水器均匀分布进水，升流至固定化生物膜反应器顶部排出，固定化生物膜反应器用于降解城镇污水中的污染物;固定化生物膜反应器顶部分两个管路，第一管路直接排出一部分城镇污水，第二管路与Anammox生物反应器下方的穿孔管布水器相连，该管路中的城镇污水从顶端自流入Anammox生物反应器底部，通过穿孔管布水器均匀分布进水，升流至Anammox生物反应器顶部后排出;所述的Anammox生物反应器顶部相连的管路安装污水泵后，与厌氧膜生物反应器底部穿孔管布水器相连，该管路中的城镇污水经污水泵加压后由穿孔管布水器进入厌氧膜生物反应器，通过厌氧膜生物反应器顶部管路排出，厌氧膜生物反应器用于对城镇污水的剩余污染物进行深度去除;厌氧膜生物反应器顶部分三个管路，第一管路上安装泵，与出水池相连;第二管路与固定化生物膜反应器顶部的第一管路汇流，直接排出;第三管路返回Anammox生物反应器顶部管路中，经污水泵再次进入厌氧膜生物反应器。
本实用新型的有益效果：
1.本实用新型的城镇污水处理回用一体化装置中均采用厌氧环境，节约了动力消耗;反应过程产生沼气，可回收利用;采用生物膜技术，提高了污水处理效率，减小了反应器容积，节约占地与投资。
2.实现市政污水处理过程中不排放剩余污泥，控制了二次污染。
3.污水处理过程能耗较低，运行费用低。
4.水力停留时间较短，反应器占地面积小，投资小。
5.出水COD<20mg/L，BOD5<10mg/L，氨氮<3mg/L，可达到回用标准。
6.反应装置模块化，有利于针对不同规模进行快速设计及应用。
