申请日2017.02.20
公开(公告)日2017.09.12
IPC分类号C02F9/14
摘要

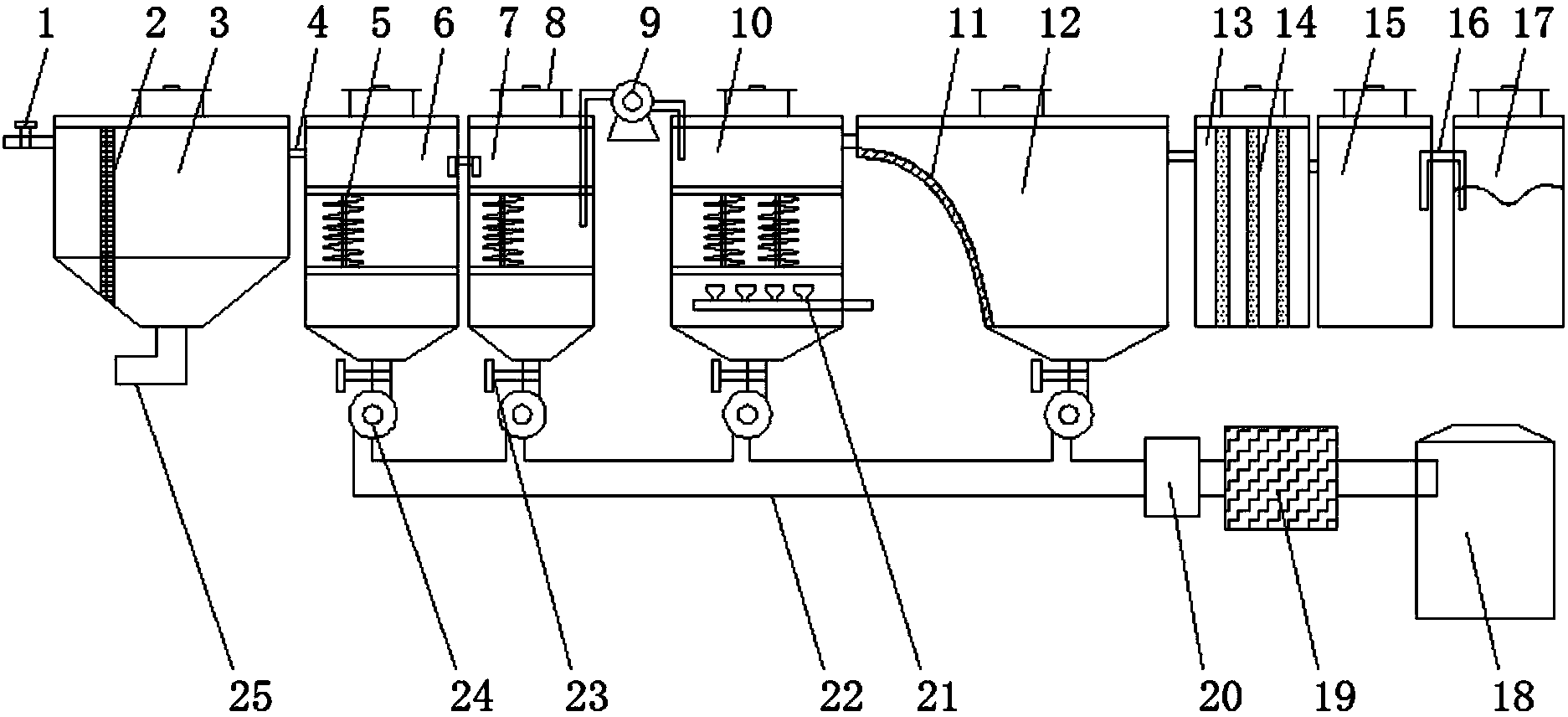

本实用新型公开了一种分散式生活污水处理装置，包括预处理池、厌氧反应池、缺氧反应池、生物接触氧化池、沉淀池、多级过滤池和消毒池，所述预处理池内安装有格栅，所述格栅的一侧安装有污水进水阀，所述预处理池的下端安装有排沙管，所述预处理池通过连接管与厌氧反应池连接，所述厌氧反应池通过倒U型连接管与缺氧反应池连接，所述生物接触氧化池通过连接管与沉淀池连接。本实用新型将生活污水通过分散排布的污水处理装置进行处理，污水处理效果更好，在沉淀池采用抛物线形的侧向斜流板，减少流水冲击加快沉淀，增加缺氧处理池增加污水处理功能，采用多级过滤处理过滤更彻底，缺氧处理与接触氧处理通过水泵连接减少相互影响。
权利要求书
1.一种分散式生活污水处理装置，包括预处理池(3)、厌氧反应池(6)、缺氧反应池(7)、生物接触氧化池(10)、沉淀池(12)、多级过滤池(13)和消毒池(17)，其特征在于：所述预处理池(3)内安装有格栅(2)，所述格栅(2)的一侧安装有污水进水阀(1)，所述预处理池(3)的下端安装有排沙管(25)，所述预处理池(3)通过连接管(4)与厌氧反应池(6)连接，所述厌氧反应池(6)通过倒U型连接管(16)与缺氧反应池(7)连接，所述生物接触氧化池(10)通过连接管与沉淀池(12)连接，所述沉淀池(12)通过连接管(4)与多级过滤池(13)连接，所述多级过滤池(13)通过连接管(4)与中间水箱(15)连接，所述中间水箱(15)通过倒U型连接管(16)消毒池(17)连接，所述连接管(4)均安装在上部，所述连接管(4)的位置依次降低，所述厌氧反应池(6)、缺氧反应池(7)、生物接触氧化池(10)和沉淀池(12)的下端均通过排泥阀(23)与分级污泥泵(24)连接，所述分级污泥泵(24)通过污泥管(22)与污泥泵(20)连接，所述污泥泵(20)通过污泥干燥装置(19)与沼气池(18)连接，所述预处理池(3)、厌氧反应池(6)、缺氧反应池(7)、生物接触氧化池(10)和沉淀池(12)的池底均呈梯形状，所述预处理池(3)、厌氧反应池(6)、缺氧反应池(7)、生物接触氧化池(10)、沉淀池(12)、多级过滤池(13)、中间水箱(15)和消毒池(17)的顶部均安装有人孔(8)。
2.根据权利要求1所述的一种分散式生活污水处理装置，其特征在于：所述厌氧反应池(6)、缺氧反应池(7)和生物接触氧化池(10)内均安装有螺旋搅拌器(5)，所述生物接触氧化池(10)内安装有两个对称的螺旋搅拌器(5)，所述生物接触氧化池(10)的下部安装有微孔爆气喷头(21)，所述微孔爆气喷头(21)设置在螺旋搅拌器(5)的下侧。
3.根据权利要求1所述的一种分散式生活污水处理装置，其特征在于：所述沉淀池(12)靠近连接管(4)的一侧安装有侧向斜流板(11)，所述侧向斜流板(11)呈抛物线形。
4.根据权利要求1所述的一种分散式生活污水处理装置，其特征在于：所述多级过滤池(13)的内部安装有多级过滤板(14)，所述多级过滤板(14)将多级过滤池(13)分割成四个区域。
5.根据权利要求1所述的一种分散式生活污水处理装置，其特征在于：所述缺氧反应池(7)通过水泵(9)与生物接触氧化池(10)连接，所述水泵(9)的进水口深入缺氧反应池(7)的内部中层，所述水泵(9)的出水口连接在生物接触氧化池(10)上部左侧。
说明书
一种分散式生活污水处理装置
技术领域
本实用新型涉及分散式生活污水处理设备技术领域，具体为一种分散式生活污水处理装置。
背景技术
每天的生活中都会产生大量的污水，尤其是我国农业大国，农村人口较多，生活污水处理水平较城市落后很多，有些地区基本没有污水处理厂或处理装置，生活污水的随意排放，导致传染病滋生，而河流和胡泊也发生了富营养化，以及渗透到地下造成地下水源污染，破坏生态环境，现有的分散式生活污水处理装置未加入缺氧反应阶段，在中间的多个处理池未安装污泥排放装置。
实用新型内容
本实用新型的目的在于提供一种分散式生活污水处理装置，以解决上述背景技术中提出的现有的分散式生活污水处理装置未加入缺氧反应阶段等问题。
为实现上述目的，本实用新型提供如下技术方案：一种分散式生活污水处理装置，包括预处理池、厌氧反应池、缺氧反应池、生物接触氧化池、沉淀池、多级过滤池和消毒池，所述预处理池内安装有格栅，所述格栅的一侧安装有污水进水阀，所述预处理池的下端安装有排沙管，所述预处理池通过连接管与厌氧反应池连接，所述厌氧反应池通过倒U型连接管与缺氧反应池连接，所述生物接触氧化池通过连接管与沉淀池连接，所述沉淀池通过连接管与多级过滤池连接，所述多级过滤池通过连接管与中间水箱连接，所述中间水箱通过倒U型连接管消毒池连接，所述连接管均安装在上部，所述连接管的位置依次降低，所述厌氧反应池、缺氧反应池、生物接触氧化池和沉淀池的下端均通过排泥阀与分级污泥泵连接，所述分级污泥泵通过污泥管与污泥泵连接，所述污泥泵通过污泥干燥装置与沼气池连接，所述预处理池、厌氧反应池、缺氧反应池、生物接触氧化池和沉淀池的池底均呈梯形状，所述预处理池、厌氧反应池、缺氧反应池、生物接触氧化池、沉淀池、多级过滤池、中间水箱和消毒池的顶部均安装有人孔。
优选的，所述厌氧反应池、缺氧反应池和生物接触氧化池内均安装有螺旋搅拌器，所述生物接触氧化池内安装有两个对称的螺旋搅拌器，所述生物接触氧化池的下部安装有微孔爆气喷头，所述微孔爆气喷头设置在螺旋搅拌器的下侧。
优选的，所述沉淀池靠近连接管的一侧安装有侧向斜流板，所述侧向斜流板呈抛物线形。
优选的，所述多级过滤池的内部安装有多级过滤板，所述多级过滤板将多级过滤池分割成四个区域。
优选的，所述缺氧反应池通过水泵与生物接触氧化池连接，所述水泵的进水口深入缺氧反应池的内部中层，所述水泵的出水口连接在生物接触氧化池上部左侧。
与现有技术相比，本实用新型的有益效果是：本实用新型将生活污水通过分散排布的污水处理装置进行处理，污水处理效果更好，在沉淀池采用抛物线形的侧向斜流板，减少流水冲击加快沉淀，增加缺氧处理池增加污水处理功能，采用多级过滤处理过滤更彻底，缺氧处理与接触氧处理通过水泵连接减少相互影响，将多个处理池的池底设计成梯形有利于污泥沙的排出，排出的污泥在沼气池中发酵，减少直接排放污染，该分散式生活污水处理装置结构合理，污水处理更加彻底，简单实用，值得推广。
