公开（公告）号CN106830520A
IPC分类号C02F9/14
摘要
本发明涉及污水处理技术领域，尤其是涉及一种带有履带式油水分离装置和净化渗透膜装置的污水生物净化处理系统，包括用于污水初步处理的叠螺式脱水机、用以存储污水的原料池、用以存放经所述叠螺式脱水机初步处理的水体的污水池、用以抽取和输送水体的水泵、以及用以辅助设备工作的风机和支撑台，还包括用以实现油水分离的履带式油水分离装置、以及用于对污水进行深度净化且设有污水净化渗透膜装置的污水净化箱。具有的有益效果是：通过使用含有可对污水进行降解和净化处理的厌氧生物的厌氧泥对污水进行生物净化，使污水处理时间大大缩短，效率提高，且应用范围广，厌氧处理过程有杀菌作用，使得污水净化更加高效。

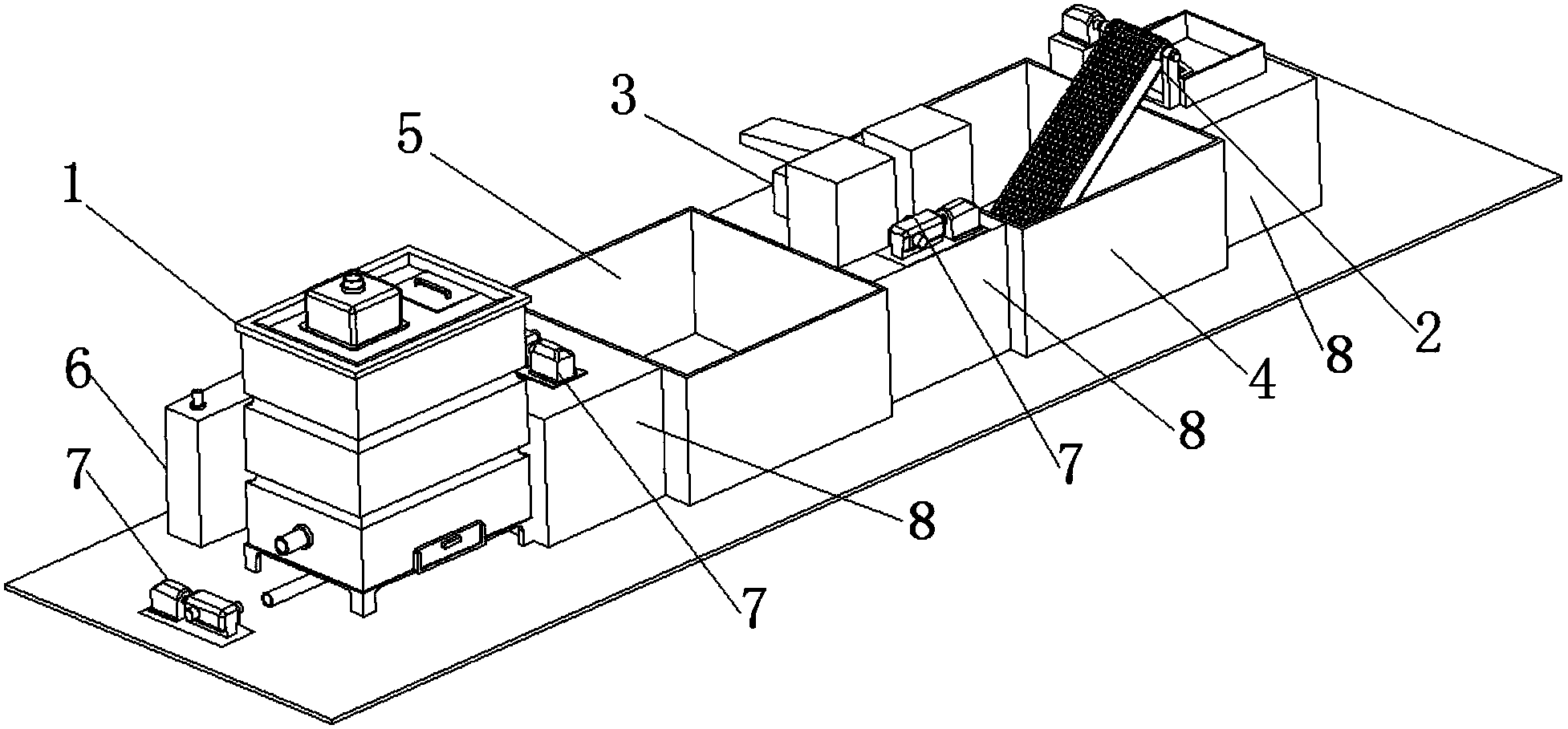

摘要附图
权利要求书
1.污水生物净化处理系统，包括用于污水初步处理的叠螺式脱水机、用以存储污水的原料池、用以存放经所述叠螺式脱水机初步处理的水体的污水池、用以抽取和输送水体的水泵、以及用以辅助设备工作的风机和支撑台，其特征在于：还包括用以实现油水分离的履带式油水分离装置、以及用于对污水进行深度净化且设有污水净化渗透膜装置的污水净化箱。
2.根据权利要求1所述的污水生物净化处理系统，其特征在于：所述污水净化箱包括箱体、设于所述箱体上且设吸气装置安装口和浮渣打捞口的盖板、设于所述盖板上的所述吸气装置安装口上且与所述风机连接的吸气装置、用以封盖所述浮渣打捞口的打捞口封板、设于所述箱体上且与所述水泵连接的污水注入口、设于所述污水注入口位于所述箱体内的一端上的过滤网、设于所述箱体上且位于所述污水注入口下方的回流出口、设于所述箱体内的所述污水净化渗透膜装置、用以混入注入在所述箱体内的污水中且可携裹污水中的污染物沉降入所述污水净化渗透膜装置中的厌氧泥、设于所述箱体底部与所述风机连接且用以使得所述厌氧泥与污水均匀充分接触的鼓风管、设于所述箱体底部且用以一封口板进行密封的厌氧泥排出口。
3.根据权利要求1所述的污水生物净化处理系统，其特征在于：所述污水净化渗透膜装置包括一对设于所述污水净化渗透膜装置两端的封板、若干用于横向连接所述封板的连接杆、横向设于所述封板之间且设有若干用以抽取纯净水体的渗透孔的渗透管、用以连接所述渗透管与所述水泵的抽水管、若干均匀套装于所述连接杆和所述渗透管上且设有均匀致密的吸附孔的污水净化渗透膜。
4.根据权利要求1所述的污水生物净化处理系统，其特征在于：所述履带式油水分离装置包括安装于所述原料池内的下支架、安装于所述支撑台上的上支架、设于所述下支架上的从动辊轴、设于所述上支架上且与电机连接的主动辊轴、套装于所述从动辊轴和所述主动辊轴之间且设有致密吸油毛毡块的运转滤油履带、设于所述上支架上用以刮取所述运转滤油履带上油污的刮油板、以及设于所述支撑台上位于所述刮油板下方且用以收集所述刮油板上油污的油污收集盒。
5.根据权利要求2所述的污水生物净化处理系统，其特征在于：所述吸气装置包括吸气罩、设于所述吸气罩内的水过滤网、以及设于所述吸气罩上且与所述风机连接的吸气管口。
说明书
污水生物净化处理系统
技术领域
本发明涉及污水处理技术领域，尤其是涉及一种带有履带式油水分离装置和净化渗透膜装置的污水生物净化处理系统。
背景技术
城市垃圾是城市环境治理的一大难题。垃圾转运站、焚烧场或填埋场的垃圾污水是由各种化合物和沤化腐烂物质生成，具有不同于一般城市污水的特点：BOD5和COD浓度高、金属含量较高、水质水量变化大、氨氮的含量较高，微生物营养元素比例失调等，不仅气味恶臭，而且其中不少是致癌物。若排放地表，污染环境，溶入地下，污染水源，是城市环境和人体健康的一大危害。目前，垃圾污水的处理系统结构复杂，流程长，效率低，且灵活性小。
为了解决上述问题，本案发明人结合自身经验研发了一种带有履带式油水分离装置和净化渗透膜装置的污水生物净化处理系统。
发明内容
本发明提供一种污水生物净化处理系统，该系统结构合理，使污水处理时间大大缩短，效率提高。
本发明所解决的技术问题采用以下技术方案来实现：
污水生物净化处理系统，包括用于污水初步处理的叠螺式脱水机、用以存储污水的原料池、用以存放经所述叠螺式脱水机初步处理的水体的污水池、用以抽取和输送水体的水泵、以及用以辅助设备工作的风机和支撑台，其特征在于：还包括用以实现油水分离的履带式油水分离装置、以及用于对污水进行深度净化且设有污水净化渗透膜装置的污水净化箱。
所述污水净化箱包括箱体、设于所述箱体上且设有吸气装置安装口和浮渣打捞口的盖板、设于所述盖板上的所述吸气装置安装口上且与所述风机连接的吸气装置、用以封盖所述浮渣打捞口的打捞口封板、设于所述箱体上且与所述水泵连接的污水注入口、设于所述污水注入口位于所述箱体内的一端上的过滤网、设于所述箱体上且位于所述污水注入口下方的回流出口、设于所述箱体内的所述污水净化渗透膜装置、用以混入注入在所述箱体内的污水中且可携裹污水中的污染物沉降入所述污水净化渗透膜装置中的厌氧泥、设于所述箱体底部与所述风机连接且用以使得所述厌氧泥与污水均匀充分接触的鼓风管、设于所述箱体底部且用以一封口板进行密封的厌氧泥排出口。
所述污水净化渗透膜装置包括一对设于所述污水净化渗透膜装置两端的封板、若干用于横向连接所述封板的连接杆、横向设于所述封板之间且设有若干用以抽取纯净水体的渗透孔的渗透管、用以连接所述渗透管与所述水泵的抽水管、若干均匀套装于所述连接杆和所述渗透管上且设有均匀致密的吸附孔的污水净化渗透膜。
所述履带式油水分离装置包括安装于所述原料池内的下支架、安装于所述支撑台上的上支架、设于所述下支架上的从动辊轴、设于所述上支架上且与电机连接的主动辊轴、套装于所述从动辊轴和所述主动辊轴之间且设有致密吸油毛毡块的运转滤油履带、设于所述上支架上用以刮取所述运转滤油履带上油污的刮油板、以及设于所述支撑台上位于所述刮油板下方且用以收集所述刮油板上油污的油污收集盒。
所述吸气装置包括吸气罩、设于所述吸气罩内的水过滤网、以及设于所述吸气罩上且与所述风机连接的吸气管口。
本发明具有的有益效果是：通过使用含有可对污水进行降解和净化处理的厌氧生物的厌氧泥对污水进行生物净化，使污水处理时间大大缩短，效率提高，且应用范围广，能耗低、负荷高，厌氧处理过程有一定杀菌作用，可以杀死废水与污水中的寄生虫、病毒等，使得污水净化更加高效。
