申请日2017.04.26
公开(公告)日2017.12.05
IPC分类号E01D19/08
摘要
本实用新型涉及一种满足层间水处理的整体预制成品线性排水沟，该排水沟包括排水沟沟体和排水沟盖板,所述排水沟盖板，设置于排水沟沟体上，所述排水沟沟体由公扣和母扣组成，公扣在内层、母扣在外层。此整体预制成品线性排水沟结构设置于梁体两侧，其铺设方便、省时，能使整个桥面沟道贯通，连续泄水，提高排水效率;尤其可以更好的处理桥面两层铺装层层间水无法排放的问题，从而延长了铺装路面的使用寿命，确保了行车安全性。

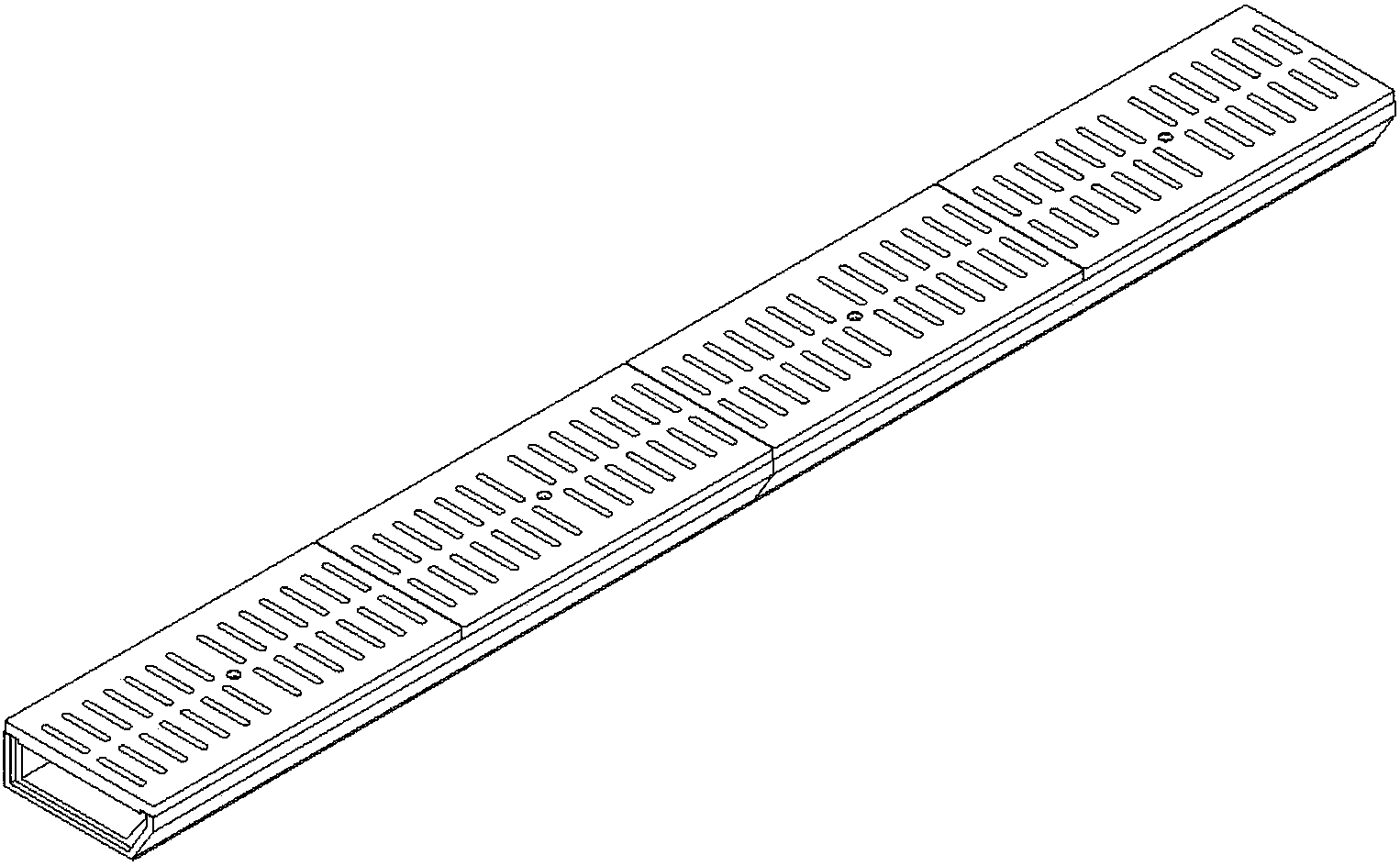

摘要附图
权利要求书
1.一种满足层间水处理的整体预制成品线性排水沟，该排水沟包括排水沟沟体和排水沟盖板,所述排水沟盖板，设置于排水沟沟体上，其特征在于，所述排水沟沟体由公扣和母扣组成，公扣在内层、母扣在外层。
2.根据权利要求1所述整体预制成品线性排水沟，其特征在于，所述排水沟体的公扣、母扣是一体的或是公扣、母扣是分体的经过插接而成。
3.根据权利要求1所述整体预制成品线性排水沟，其特征在于，所述公扣和母扣端头不对齐，分别组成公扣拼接单元和母扣拼接单元，上述两单元交替拼接满足线性排水沟的长度。
4.根据权利要求1所述整体预制成品线性排水沟，其特征在于，所述线性排水沟沟体的至少一个侧壁为内钝角斜坡。
5.根据权利要求1所述整体预制成品线性排水沟，其特征在于，所述线性排水沟沟体的一面侧壁为直角;一面侧壁为内钝角斜坡。
6.根据权利要求4或5所述整体预制成品线性排水沟，其特征在于，所述线性排水沟沟体的内钝角斜坡侧壁置于上部铺装层与下部铺装层之间，内钝角斜坡顶点高于上部铺装层与下部铺装层的层间5~10mm。
7.根据权利要求5所述整体预制成品线性排水沟，其特征在于，所述线性排水沟沟体放置于靠近桥梁护栏的铺装层内。
8.根据权利要求1所述整体预制成品线性排水沟，其特征在于，排水沟盖板上设有漏水孔和锁扣装置，排水沟盖板与排水沟体通过锁扣相联。
9.根据权利要求1所述整体预制成品线性排水沟，其特征在于，所述排水沟沟体材料为聚合物树脂混凝土材料。
10.根据权利要求1所述整体预制成品线性排水沟，其特征在于，所述排水沟盖板的材质为玻璃钢材料。
说明书
一种满足层间水处理的整体预制成品线性排水沟
技术领域
本实用新型涉及排水设施，具体涉及一种满足层间水处理的整体预制式成品线性排水沟装置，尤其涉及桥梁雨水排水结构。
背景技术
目前的桥面的排水设计多为简单的“点式排水”设计，即桥面两侧道路上每间隔一定距离(通常每5米~10米)开一个直排的排水孔，让水自然通过路面汇入泄水孔排入桥下，此种设计会产生一系列的问题。一般点式排水需四面找坡，施工复杂并会造成路面呈波浪起伏状态或漏斗状的高低不平，这就使得下雨时路面的水不能排到泄水孔，造成路面积水，垃圾泥污无法排走，雨后维护成本高，也给行车造成安全隐患;点式排水的收水、排水速度有限,如果遇上暴雨的来临，无法及时将雨水排入泄水孔，造成路面大量积水，前后车在行驶中产生大量水花，阻碍行车视线，从而严重影响行车安全;目前桥面点式排水的设计，致使桥面雨水、油污等通过泄水孔直接排入江海湖泊、河流，对江海湖泊、河流造成污染，影响水生物的生存环境，致使破坏了江海湖泊、河流等水生物链，进而影响人类的生存健康。
更为重要的是，点式排水设计，较难解决路面铺装层间水排放问题，易造成铺装层底面积水而破坏路面铺装，进而影响路面铺装的使用寿命。有鉴于此，该领域的技术人员致力于研发一种便于桥面排水和铺装层层间水处理的装置。
发明内容
本实用新型的目的是提供一种新型排水沟结构，此结构能够很好的解决铺装层层间水排放的问题，从而延长了路面铺装的使用寿命，确保了行车安全性。
本实用新型所采用的技术方案如下：
一种满足层间水处理的整体预制成品线性排水沟，该排水沟包括排水沟沟体和排水沟盖板,所述排水沟盖板，设置于排水沟沟体上，所述排水沟沟体由公扣和母扣组成，公扣在内层、母扣在外层。
此成品线性排水沟的优选技术方案为，所述排水沟体的公扣、母扣是一体的或是公扣、母扣是分体的经过插接而成。
此成品线性排水沟的优选技术方案为，所述公扣和母扣端头不对齐，分别组成公扣拼接单元和母扣拼接单元，上述两单元交替拼接满足线性排水沟的长度。公扣和母扣端头不对齐，错开1~10cm。
此成品线性排水沟的优选技术方案为，所述线性排水沟沟体的至少一个侧壁为内钝角斜坡。
此成品线性排水沟的优选技术方案为，所述线性排水沟沟体的一面侧壁为直角;一面侧壁为内钝角斜坡。
此成品线性排水沟的优选技术方案为，所述线性排水沟沟体的内钝角斜坡侧壁置于上部铺装层与下部铺装层之间，内钝角斜坡顶点高于上部铺装层与下部铺装层的层间5~10mm。
此成品线性排水沟的优选技术方案为，所述线性排水沟沟体放置于靠近桥梁护栏的铺装层内。
此成品线性排水沟的优选技术方案为，排水沟盖板上设有漏水孔和锁扣装置，排水沟盖板与排水沟体通过锁扣相联。
此成品线性排水沟的优选技术方案为，所述排水沟沟体材料为聚合物树脂混凝土材料，包括但不限于此类材料。
此成品线性排水沟的优选技术方案为，所述排水沟盖板的材质为玻璃钢材料,包括但不限于此类材料。
此成品线性排水沟的优选技术方案为，所述排水沟装置沟体的底部开一个泄水孔。
本实用新型的有益效果是，本实用新型的成品线性排水沟结构设置于梁体两侧，其铺设方便、省时，能使整个桥面沟道贯通，连续泄水，提高排水效率;尤其可以更好的处理桥面铺装层层间水无法排放的问题，从而延长了铺装层的使用寿命，确保了行车安全性。
