公开（公告）号CN106810022A
IPC分类号C02F9/14
摘要
本发明公开了一种化工污水处理装置及处理方法，所述的化工污水处理装置包括过滤装置、生物膜净化板、引风机、污水进口、鼓风机、水泵和紫外线照射器，所述过滤装置内部安装有格栅板，所述导流板内部设置有导流孔，所述生物膜净化板上方固定有导流板，所述污水进口右侧连接有过滤装置，所述鼓风机右端连接有气泡管，所述紫外线照射器内侧连接有排气管。该化工污水处理装置的气泡管能够将鼓风机吹入的空气形成气泡喷出，从而使化工污水更充分的与生物膜净化板进行接触，使污水处理的更加充分，提高污水处理效率，填料板采用光触媒材质，在紫外线的作用下，能产生强烈催化降解功能，并杀灭空气中多种细菌，将排出的空气中的有毒有害的气体进行降解。

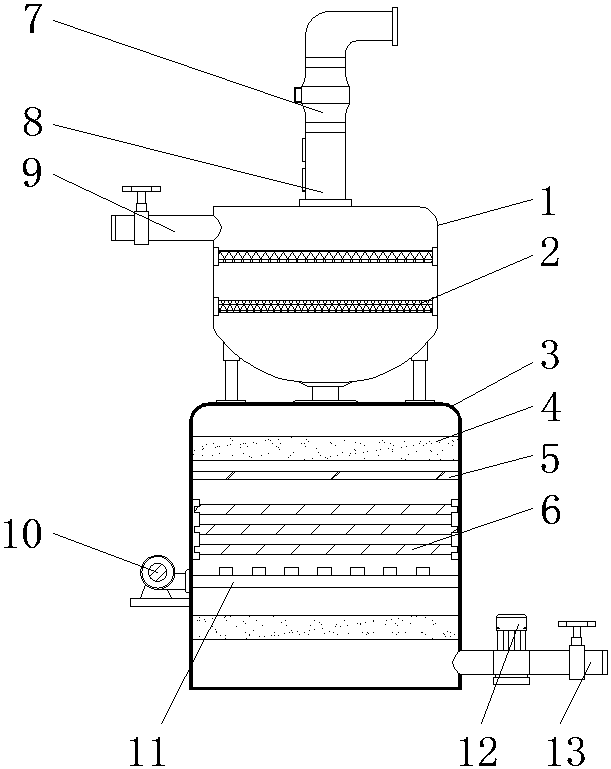

摘要附图
权利要求书
1.一种化工污水处理装置，包括过滤装置（1）、生物膜净化板（6）、引风机（7）、污水进口（9）、鼓风机（10）、水泵（12）和紫外线照射器（14），其特征在于：所述过滤装置（1）内部安装有格栅板（2），且过滤装置（1）下方连接有净化装置（3），所述净化装置（3）顶部和底部均设置有活性炭吸附层（4），且活性炭吸附层（4）下方安装有导流板（5），所述导流板（5）内部设置有导流孔（16），所述生物膜净化板（6）上方固定有导流板（5），且生物膜净化板（6）下方安装有气泡管（11），所述引风机（7）下方连接有排气管（8），且排气管（8）底部固定有过滤装置（1），所述污水进口（9）右侧连接有过滤装置（1），所述鼓风机（10）右端连接有气泡管（11），所述水泵（12）左侧固定有净化装置（3），且水泵（12）右端设置有净水出口（13），所述紫外线照射器（14）内侧连接有排气管（8），且排气管（8）内部安装有填料板（15）。
2.根据权利要求1所述的一种化工污水处理装置，其特征在于：所述格栅板（2）在过滤装置（1）内部至少设置两个，且自上至下格栅板（2）的孔径依次减小，能够对污水中的杂质先进行分层过滤，以便于使化工污水中的杂质被过滤干净，然后进行净化处理。
3.根据权利要求1所述的一种化工污水处理装置，其特征在于：所述生物膜净化板（6）均匀分布在净化装置（3）的内部，且生物膜净化板（6）端部的外形尺寸与净化装置（3）内壁上凹槽的外形尺寸相吻。
4.根据权利要求1所述的一种化工污水处理装置，其特征在于：所述填料板（15）采用光触媒材质，在紫外线的作用下，能够产生强烈催化降解功能，并杀灭空气中多种细菌，从而将排出的空气中的有毒有害的气体进行降解。
5.根据权利要求1所述的一种化工污水处理装置，其特征在于：所述导流孔（16）均匀分布在导流板（5）内部，且导流孔（16）的结构为倒圆台体结构，能够使污水均匀的流下，并且倒圆台结构能够加快流速，使污水更快速的流下，提高了污水处理速度。
6.一种化工污水处理装置的处理方法，其特征在于具体的处理方法为：首先将化工污水通过污水进口（9）通入到过滤装置（1）内部，然后引风机（7）会将化工污水中散发的气体连同空气一起吸入排气管（8）中，在气体进入到排气管（8）中时，紫外线照射器（14）能够照射出紫外线光，对气体进行杀菌消毒，同时排气管（8）中由光触媒组成的填料板（15）能够在紫外线的作用下产生强烈催化降解功能，能够有效的降解空气中的有毒有害气体，从而对气体进行无害化处理，经过处理的气体最终会在引风机（7）的作用下排出，在化工污水进入过滤装置（1）中时，污水会逐层通过格栅板（2），污水通过格栅板（2）中时能够将污水中的杂质过滤掉，然后流入净化装置（3）中，在进入净化装置（3）中时，污水首先会通过活性炭吸附层（4），以再次去除杂质和气体，接着污水会通过导流板（5）中的导流孔（16）均匀的流下，同时倒圆台结构的导流孔（16）能够加快污水流速，使污水快速的流下进行处理，污水流下后会通过生物膜净化板（6），并在生物膜净化板（6）中生物膜的作用下进行污水净化，在净化的同时，鼓风机（10）能够将空气通过气泡管（11）吹入净化装置（3）中，一方面使生物膜能够接触更多的氧气，使其更具有活性，使净化处理效果更好，另一方面，能够使污水充分的与生物膜净化板（6）进行接触，使污水净化的更加充分，提高了净化效率，污水在经过生物膜净化板（6）后会再次通过活性炭吸附层（4），使化工污水净化效果更加理想，净化后的净水可以通过水泵（12）将其从净水出口（13）中排出，从而完成一系列工作。
说明书
一种化工污水处理装置及处理方法
技术领域
本发明涉及污水处理装置技术领域，具体为一种化工污水处理装置及处理方法。
背景技术
随着经济的繁荣昌盛，人们生活水平的不断的提高，生产技术的发展越来越好，人们对自己时间的利用越来越苛刻，生活中，我们对于设备的要求越来越高，希望能够通过对设备的创新来提高设备的工作效率，减少工作时间，提高使用效率，使之发挥出最大的价值，随着科技的发展，污水处理装置有了很大程度的发展，它的发展给人们在对污水进行处理时带来了很大的便利，其种类和数量也正在与日俱增。目前市场上的污水处理装置虽然种类和数量非常多，但是大多数的化工污水处理装置在对化工污水进行处理前没有对散发出的气体进行处理而直接排入空气中，使得污水处理装置周围的空气受到污染，并且现有的化工污水处理装置在对化工污水进行处理时处理效率仍不够高。
发明内容
本发明的目的在于提供一种化工污水处理装置及处理方法，以解决上述背景技术提出的目前市场上的化工污水处理装置在对化工污水进行处理前没有对散发出的气体进行处理而直接排入空气中和污水处理效率不高的问题。
为实现上述目的，本发明提供如下技术方案：一种化工污水处理装置及方法，所述的化工污水处理装置包括过滤装置、生物膜净化板、引风机、污水进口、鼓风机、水泵和紫外线照射器，所述过滤装置内部安装有格栅板，且过滤装置下方连接有净化装置，所述净化装置顶部和底部均设置有活性炭吸附层，且活性炭吸附层下方安装有导流板，所述导流板内部设置有导流孔，所述生物膜净化板上方固定有导流板，且生物膜净化板下方安装有气泡管，所述引风机下方连接有排气管，且排气管底部固定有过滤装置，所述污水进口右侧连接有过滤装置，所述鼓风机右端连接有气泡管，所述水泵左侧固定有净化装置，且水泵右端设置有净水出口，所述紫外线照射器内侧连接有排气管，且排气管内部安装有填料板。
优选的，所述格栅板在过滤装置内部至少设置两个，且自上至下格栅板的孔径依次减小。
优选的，所述生物膜净化板均匀分布在净化装置的内部，且生物膜净化板端部的外形尺寸与净化装置内壁上凹槽的外形尺寸相吻。
优选的，所述填料板采用光触媒材质。
优选的，所述导流孔均匀分布在导流板内部，且导流孔的结构为倒圆台体结构。
与现有技术相比，本发明的有益效果是：该化工污水处理装置的气泡管能够将鼓风机吹入的空气形成气泡喷出，从而使化工污水更充分的与生物膜净化板进行接触，使污水处理的更加充分，提高了污水处理效率，格栅板在过滤装置内部至少设置两个，且自上至下格栅板的孔径依次减小，能够对污水中的杂质先进行分层过滤，以便于使化工污水中的杂质被过滤干净，然后进行净化处理，生物膜净化板均匀分布在净化装置的内部，且生物膜净化板端部的外形尺寸与净化装置内壁上凹槽的外形尺寸相吻，能够使污水的处理更加均匀充分，并且能够方便的将生物膜净化板与净化装置进行拆卸和安装，使用更加方便，填料板采用光触媒材质，在紫外线的作用下，能够产生强烈催化降解功能，并杀灭空气中多种细菌，从而将排出的空气中的有毒有害的气体进行降解，导流孔均匀分布在导流板内部，且导流孔的结构为倒圆台体结构，能够使污水均匀的流下，并且倒圆台结构能够加快流速，使污水更快速的流下，提高了污水处理速度。
