公开(公告)日2017.07.04
IPC分类号B60H1/00; F24F1/42
摘要
本发明公开了可利用废水的外置房车空调，包括安装架、槽钢板、安装板、空调外机、第一软管、废水回收箱、控制器、水泵、第二软管、液压缸、液压杆、盖板、外机套、太阳能板、透气孔、蓝牙接收器、安装孔、水位计和第三软管，两个安装板的下端以及槽钢板之间设有废水回收箱，水泵的一端通过第二软管连通废水回收箱的内部，液压缸均通过液压杆连接盖板，外机套的上端设有太阳能板，盖板的上端设有蓝牙接收器，本发明所达到的有益效果是：便于房车空调外机冷凝水的收集，进行房车冲厕、清洗以及浇花使用，提高了冷凝水的利用效率，节能环保，并且通过盖板和外机套，提高了房车空调安全保护措施，通过蓝牙连接蓝牙接收器，更加方便管理。

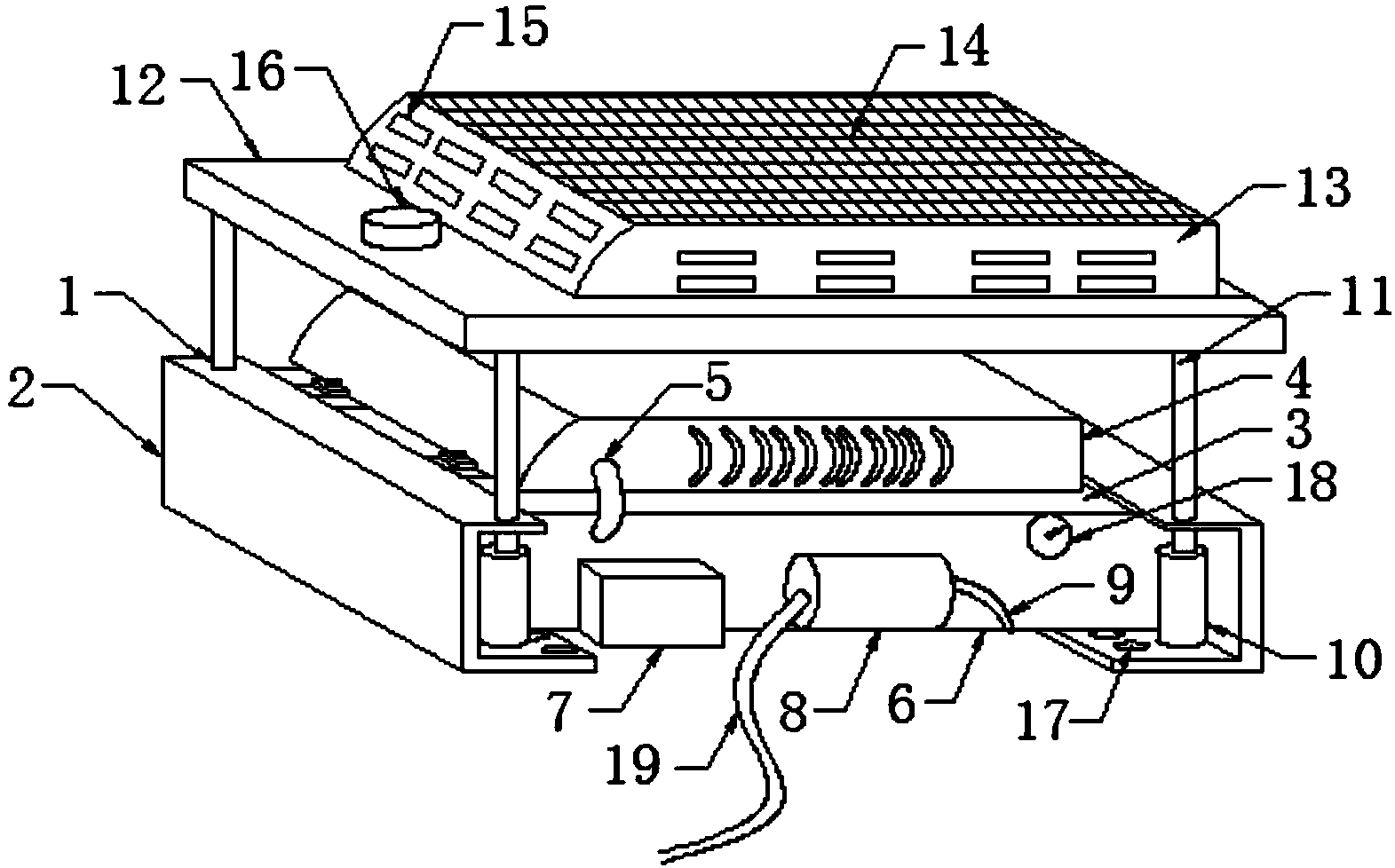

摘要附图
权利要求书
1.可利用废水的外置房车空调，包括安装架(1)、槽钢板(2)、安装板(3)、空调外机(4)、第一软管(5)、废水回收箱(6)、控制器(7)、水泵(8)、第二软管(9)、液压缸(10)、液压杆(11)、盖板(12)、外机套(13)、太阳能板(14)、透气孔(15)、蓝牙接收器(16)、安装孔(17)、水位计(18)和第三软管(19)，其特征在于，所述安装架(1)的两侧均设有槽钢板(2)，所述槽钢板(2)之间焊接有两个安装板(3)，所述槽钢板(2)的上端安装有空调外机(4)，且两个所述安装板(3)的下端以及所述槽钢板(2)之间设有废水回收箱(6)，所述空调外机(4)一侧通过第一软管(5)连接所述废水回收箱(6)，且所述废水回收箱(6)侧壁上设有控制器(7)和水泵(8)，所述水泵(8)与所述控制器(7)电性连接，且所述水泵(8)的一端通过第二软管(9)连通所述废水回收箱(6)的内部，所述槽钢板(2)的四个端角均设有液压缸(10)，所述液压缸(10)均通过液压杆(11)连接盖板(12)，所述液压缸(10)与所述控制器(7)电性连接，且所述盖板(12)的上端设有外机套(13)，所述外机套(13)的上端设有太阳能板(14)，且所述盖板(12)的上端设有蓝牙接收器(16)，所述蓝牙接收器(16)与所述控制器(7)电性连接。
2.根据权利要求1所述的可利用废水的外置房车空调，其特征在于，所述外机套(13)内设有放置所述空调外机(4)的内槽，且所述外机套(13)侧壁表面均设有若干透气孔(15)。
3.根据权利要求1所述的可利用废水的外置房车空调，其特征在于，所述槽钢板(2)的内部两端均设有安装孔(17)。
4.根据权利要求1所述的可利用废水的外置房车空调，其特征在于，所述废水回收箱(6)上设有水位计(18)，且所述水位计(18)与所述控制器(7)电性连接。
5.根据权利要求1所述的可利用废水的外置房车空调，其特征在于，所述控制器(7)内置有蓄电池，且所述控制器(7)与所述太阳能板(14)电性连接。
6.根据权利要求1所述的可利用废水的外置房车空调，其特征在于，所述水泵(8)的另一侧设有第三软管(19)，且所述第三软管(19)与房车内蓄水设备连通。
说明书
可利用废水的外置房车空调
技术领域
本发明涉及一种房车空调，特别涉及可利用废水的外置房车空调。
背景技术
房车，又称“车轮上的家”，兼具“房”与“车”两大功能，但其属性还是车，是一种可移动、具有居家必备的基本设施的车种。房车上一般配置有房车空调，对于房车空调的空调外机一般直接安装于车箱顶部，房车空调产生的冷凝水一般直接排放，不仅浪费水资源，不利于环保节能，冷凝水无法高效利用，并且房车空调一般没有安装安全保护措施，无法防止外力破坏，因此，为了解决上述存在的问题，本发明提出可利用废水的外置房车空调。
发明内容
本发明提供可利用废水的外置房车空调，通过安装废水回收箱、控制器、水泵、液压缸、盖板、外机套和太阳能板，有效的解决了现有的外置房车空调冷凝水得不到高效利用，以及安全保护措施较差的问题。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明可利用废水的外置房车空调，包括安装架、槽钢板、安装板、空调外机、第一软管、废水回收箱、控制器、水泵、第二软管、液压缸、液压杆、盖板、外机套、太阳能板、透气孔、蓝牙接收器、安装孔、水位计和第三软管，所述安装架的两侧均设有槽钢板，所述槽钢板之间焊接有两个安装板，所述槽钢板的上端安装有空调外机，且两个所述安装板的下端以及所述槽钢板之间设有废水回收箱，所述空调外机一侧通过第一软管连接所述废水回收箱，且所述废水回收箱侧壁上设有控制器和水泵，所述水泵与所述控制器电性连接，且所述水泵的一端通过第二软管连通所述废水回收箱的内部，所述槽钢板的四个端角均设有液压缸，所述液压缸均通过液压杆连接盖板，所述液压缸与所述控制器电性连接，且所述盖板的上端设有外机套，所述外机套的上端设有太阳能板，且所述盖板的上端设有蓝牙接收器，所述蓝牙接收器与所述控制器电性连接。
作为本发明的一种优选技术方案，所述外机套内设有放置所述空调外机的内槽，且所述外机套侧壁表面均设有若干透气孔。
作为本发明的一种优选技术方案，所述槽钢板的内部两端均设有安装孔。
作为本发明的一种优选技术方案，所述废水回收箱上设有水位计，且所述水位计与所述控制器电性连接。
作为本发明的一种优选技术方案，所述控制器内置有蓄电池，且所述控制器与所述太阳能板电性连接。
作为本发明的一种优选技术方案，所述水泵的另一侧设有第三软管，且所述第三软管与房车内蓄水设备连通。
本发明所达到的有益效果是：本发明可利用废水的外置房车空调，便于房车空调外机冷凝水的收集，进行房车冲厕、清洗以及浇花使用，提高了冷凝水的利用效率，节能环保，并且通过盖板和外机套，提高了房车空调安全保护措施，通过蓝牙连接蓝牙接收器，更加方便管理，便于推广使用
