申请日2017.04.26
公开(公告)日2017.12.05
IPC分类号C02F1/00; C02F11/12
摘要
本实用新型提出一种适用于污水污泥处理的格栅机，包括：具有进料口和固废出料口的外仓壳，外仓壳的设有固废出料口的一端安装有报警装置;筛筒，筛筒安装在外仓壳内;安装在筛筒内的内套筒，内套筒设有多个筛孔，内套筒的外壁与筛筒的外壁可滑动配合，内套筒靠近固废出料口的一端设有限位把手，内套筒沿出料方向滑动至特定位置时，限位把手打开报警装置;螺旋推进器，其安装在筛筒内。本实用新型利用螺旋推进结构完成污泥和污液的固液分离，并且通过内套筒、筛筒及限位把手的配合实现在垃圾过多时自动报警，不仅工作效率高，而且实现了报警的自动化，便于工作人员及时且简便的进行格栅机的清理工作。

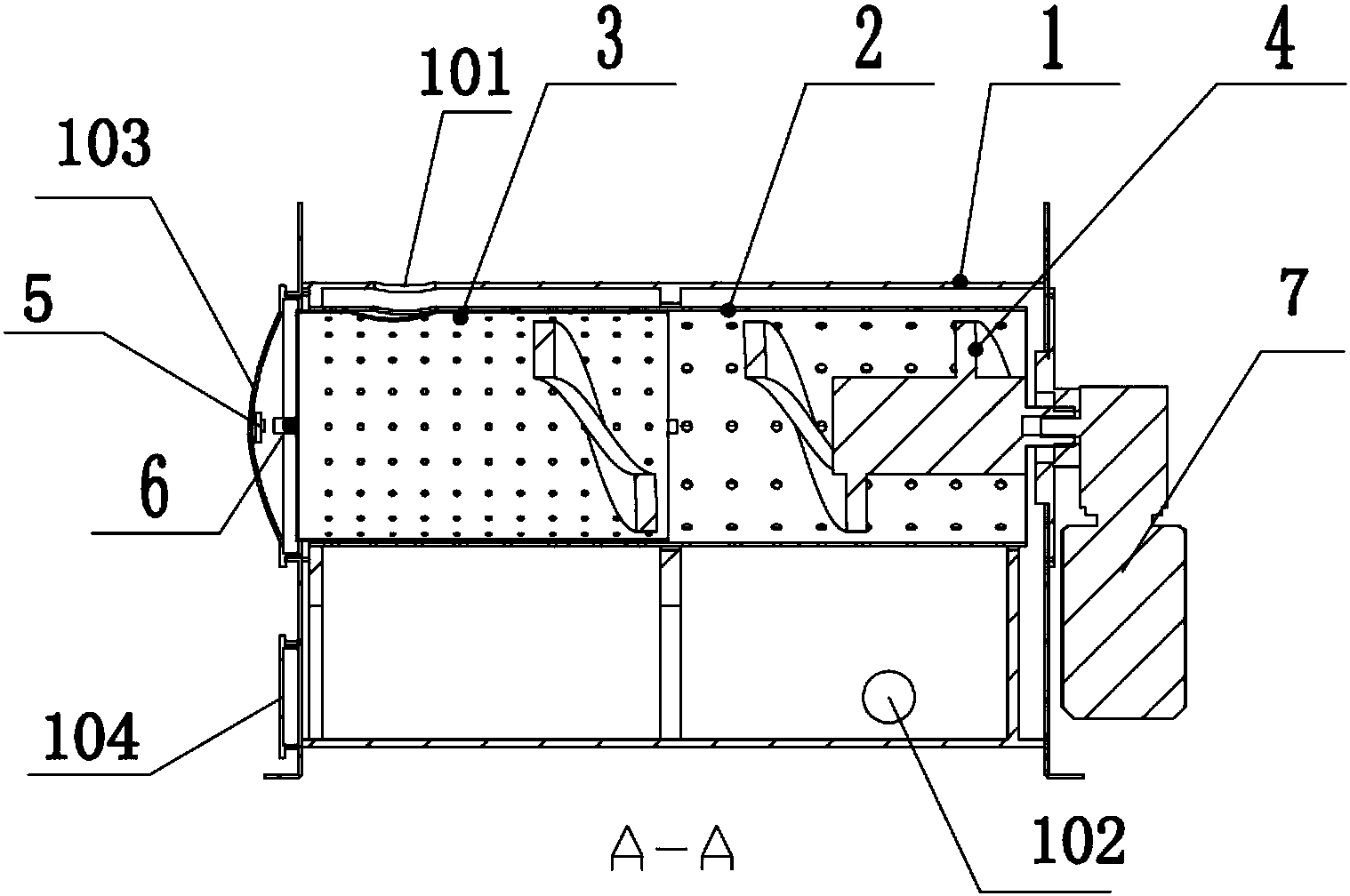

摘要附图
权利要求书
1.一种适用于污水污泥处理的格栅机，其特征在于，包括：
具有进料口和固废出料口的外仓壳，所述外仓壳的一端安装有报警装置;
筛筒，所述筛筒安装在所述外仓壳内;
安装在所述筛筒内的内套筒，所述内套筒设有多个筛孔，所述内套筒的外壁与所述筛筒的外壁可滑动配合，所述内套筒靠近固废出料口的一端设有限位把手，所述内套筒沿出料方向滑动至特定位置时，所述限位把手打开所述报警装置;
螺旋推进器，其安装在所述筛筒内。
2.根据权利要求1所述的适用于污水污泥处理的格栅机，其特征在于，所述筛筒的内壁沿其长度方向设有至少一个导槽，所述内套筒的外壁设有与所述导槽相适配的导条。
3.根据权利要求1所述的适用于污水污泥处理的格栅机，其特征在于，所述螺旋推进器包括螺旋推动部分和驱动装置，所述螺旋推动部分靠近进料口的一端连接有外置的驱动装置。
4.根据权利要求3所述的适用于污水污泥处理的格栅机，其特征在于，所述驱动装置为驱动电机。
5.根据权利要求1所述的适用于污水污泥处理的格栅机，其特征在于，所述外仓壳包括上仓体和下仓体，所述筛筒、内套筒安装在所述上仓体内。
6.根据权利要求1所述的适用于污水污泥处理的格栅机，其特征在于，所述外仓壳的两端分别安装有前门板和后门板。
说明书
一种适用于污水污泥处理的格栅机
技术领域
本实用新型涉及污水污泥处理设备技术领域，具体的涉及一种适用于污水污泥处理的格栅机。
背景技术
格栅机是一种可连续清除流体中杂物的固液分离设备，是城市污水处理、自来水厂、电厂进水口、纺织、食品加工、造纸、皮革等行业生产工艺中不可缺少的专用设备，是目前国内普遍采用的固液筛分设备。但是，现有的格栅机无套筒结构，无螺旋推进结构，无报警装置，垃圾过多时容易出现卡死，清理无提示且操作繁琐。
有鉴于此，特提出本实用新型。
实用新型内容
本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。
为此，本实用新型的第一目的在于提出一种适用于污水污泥处理的格栅机。具体技术方案如下：
一种适用于污水污泥处理的格栅机，包括：具有进料口和固废出料口的外仓壳，所述外仓壳的一端安装有报警装置;筛筒，所述筛筒安装在所述外仓壳内;安装在所述筛筒内的内套筒，所述内套筒设有多个筛孔，所述内套筒的外壁与所述筛筒的外壁可滑动配合，所述内套筒靠近固废出料口的一端设有限位把手，所述内套筒沿出料方向滑动至特定位置时，所述限位把手打开所述报警装置;螺旋推进器，其安装在所述筛筒内。
根据本实用新型提供的一种适用于污水污泥处理的格栅机，利用螺旋推进结构完成污泥和污液的固液分离，并且通过内套筒、筛筒及限位把手的配合实现在垃圾过多时自动报警，不仅工作效率高，而且实现了报警的自动化，便于工作人员及时且简便的进行格栅机的清理工作。
另外，根据本实用新型提供的一种适用于污水污泥处理的格栅机还具有以下附加技术特征：
根据本实用新型的一个示例，所述筛筒的内壁沿其长度方向设有至少一个导槽，所述内套筒的外壁设有与所述导槽相适配的导条。
根据本实用新型的一个示例，所述螺旋推进器包括转动杆、螺旋叶片及驱动装置，所述转动杆沿其长度方向上设有所述旋叶片，所述转动杆靠近进料口的一端连接有外置的驱动装置。
根据本实用新型的一个示例，所述驱动装置为驱动电机。
根据本实用新型的一个示例，所述外仓壳包括上仓体和下仓体，所述筛筒、内套筒安装在所述上仓体内。
根据本实用新型的一个示例，所述外仓壳的两端分别安装有前门板和后门板。
本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
