申请日2017.02.20
公开(公告)日2017.09.05
IPC分类号C02F9/02
摘要
本实用新型涉及医药领域，具体涉及一种中药加工污水处理回收装置，包括过滤池，过滤池包括池本体、带有向外延伸的凸沿的可拆卸过滤筐、可拆卸的二次过滤网，过滤筐的底部开设有若干漏液孔，过滤筐置于池本体内且凸沿卡设于池本体的顶面，二次过滤网置于过滤筐的下方，池本体的底部通过排水管连接有第一抽水泵，第一抽水泵的另一端依次连接PP棉滤芯、颗粒活性炭滤芯、压缩活性炭滤芯，压缩棉滤芯通过排水管连接第二抽水泵，第二抽水泵连通集液池;本实用新型对废液进行多次过滤可以得到比较纯净的水，制药厂可以对此过滤处理后的水进行循环利用，达到节能减排的作用，若将此水直接排放，也不会造成环境污染。
权利要求书
1.一种中药加工污水处理回收装置，其特征在于：包括过滤池，所述过滤池包括池本体、可拆卸的过滤筐、可拆卸的二次过滤网，所述过滤筐的顶部开口并设置有向外延伸的凸沿，所述过滤筐的底部开设有若干漏液孔，所述过滤筐置于所述池本体内且所述凸沿卡设于所述池本体的顶面，所述二次过滤网置于所述过滤筐的下方所述池本体的内底面的上方，并距离所述过滤筐的底面一定距离，所述二次过滤网上开设有漏液孔，所述池本体的底部通过排水管连接有第一抽水泵，所述第一抽水泵的另一端依次连接PP棉滤芯、颗粒活性炭滤芯、压缩活性炭滤芯，所述压缩棉滤芯通过排水管连接第二抽水泵，所述第二抽水泵连通集液池。
2.如权利要求1所述的中药加工污水处理回收装置，其特征在于：所述过滤筐上的所述凸沿顶端对称设置有2个提手。
3.如权利要求1所述的中药加工污水处理回收装置，其特征在于：所述过滤筐上的所述漏液孔的孔径大于所述二次过滤网上的所述漏液孔的孔径。
4.如权利要求1所述的中药加工污水处理回收装置，其特征在于：所述池本体的内壁上设置有支撑块，所述二次过滤网置于所述支撑块上。
5.如权利要求4所述的中药加工污水处理回收装置，其特征在于：所述支撑块至少为左右对称设置的2块。
说明书
一种中药加工污水处理回收装置
技术领域
本实用新型涉及医药领域，具体涉及一种中药加工污水处理回收装置。
背景技术
中成药的生产大部分都采用水溶法，水溶法的生产过程包括西药、煮提和制剂三个步骤。在中成药的生产提取过程中会产生大量的废水，废水主要包括原料的清洗水、原药煎汁残液和地面的冲洗水。在中成药的生产提取过程中，生产工艺产生大量的废水，造成环境的污染，使得中成药产业的发展受到制约。
实用新型内容
针对现有技术存在的问题，本实用新型提供了一种中药加工污水处理回收装置。
具体技术方案如下：

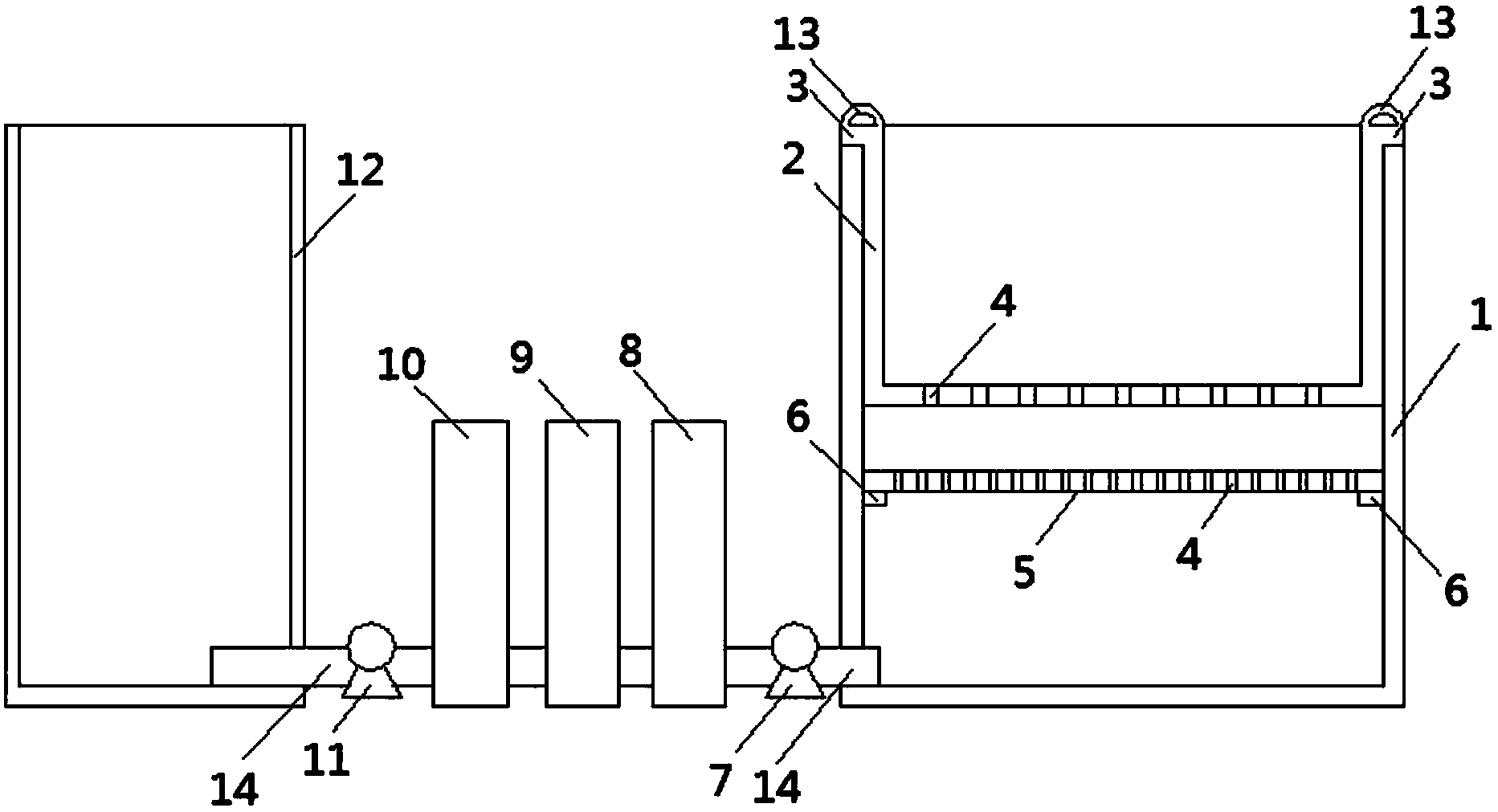

一种中药加工污水处理回收装置，包括过滤池，所述过滤池包括池本体、可拆卸的过滤筐、可拆卸的二次过滤网，所述过滤筐的顶部开口并设置有向外延伸的凸沿，所述过滤筐的底部开设有若干漏液孔，所述过滤筐置于所述池本体内且所述凸沿卡设于所述池本体的顶面，所述二次过滤网置于所述过滤筐的下方所述池本体的内底面的上方，并距离所述过滤筐的底面一定距离，所述二次过滤网上开设有漏液孔，所述池本体的底部通过排水管连接有第一抽水泵，所述第一抽水泵的另一端依次连接PP棉滤芯、颗粒活性炭滤芯、压缩活性炭滤芯，所述压缩棉滤芯通过排水管连接第二抽水泵，所述第二抽水泵连通集液池;
优选的，所述过滤筐上的所述凸沿顶端对称设置有2个提手;
优选的，所述过滤筐上的所述漏液孔的孔径大于所述二次过滤网上的所述漏液孔的孔径;
优选的，所述池本体的内壁上设置有支撑块，所述二次过滤网置于所述支撑块上;
优选的，所述支撑块至少为左右对称设置的2块。
有益效果：
过滤筐对废液进行一次过滤，将较大的颗粒杂质过滤出来，之后再经过二次过滤网进行二次过滤，经过二次过滤的废液再通过PP棉滤芯、颗粒活性炭滤芯、压缩活性炭滤芯进行进一步地过滤，可以得到比较纯净的水。制药厂可以对此过滤处理后的水进行循环利用，达到节能减排的作用。若将此水直接排放，也不会造成环境污染。
