申请日2017.04.26
公开(公告)日2017.12.05
IPC分类号E03F1/00; E03F5/10; E03F5/22
摘要

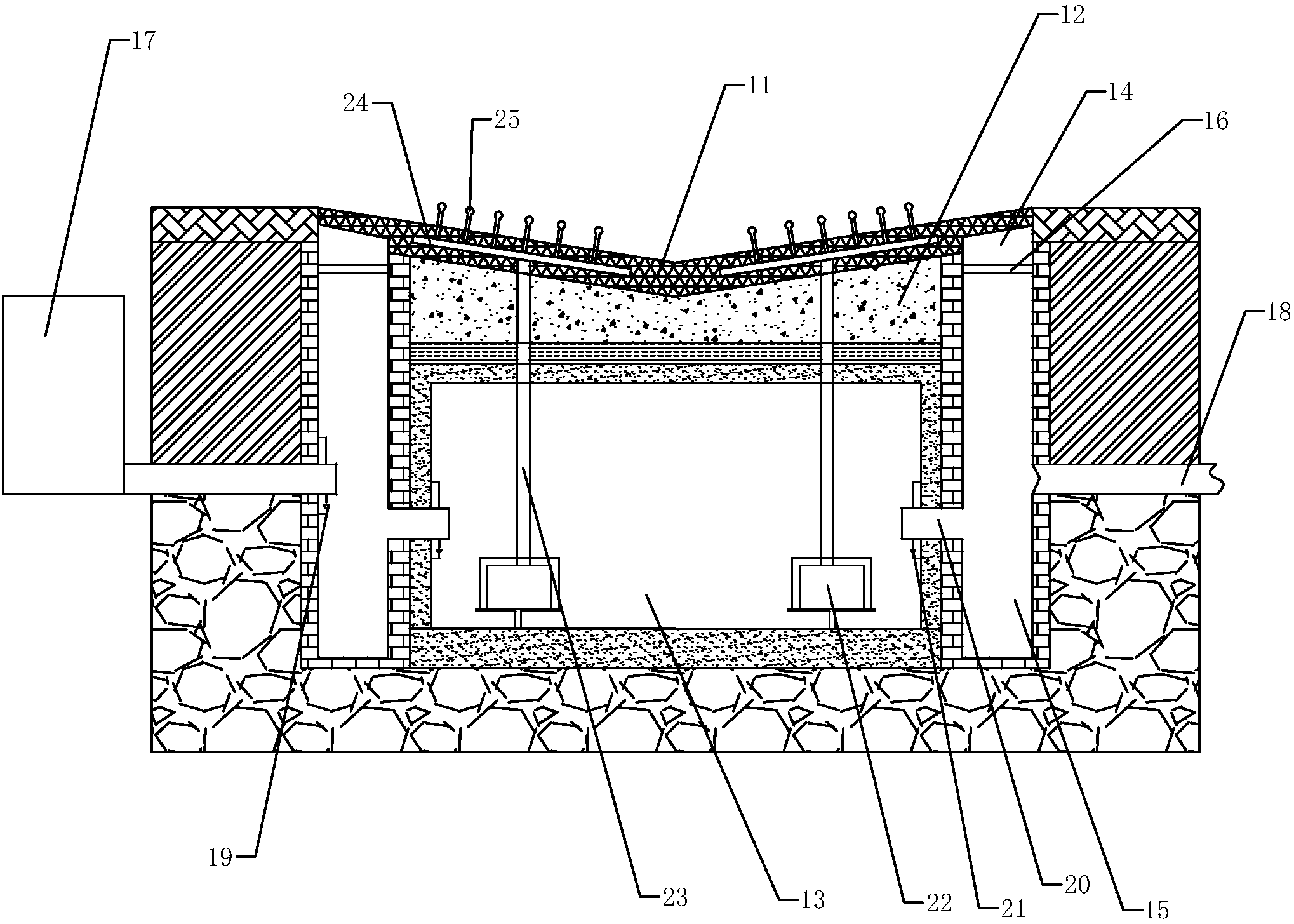

本实用新型公开了一种城市绿地的雨水处理系统，包括设于绿地的种植层下方的过滤层和储水空腔;储水空腔内设有浇灌装置;绿地的外围设有雨水收集沟，雨水收集沟底部设有集水沉淀井，集水沉淀井的侧壁上设有用于连通所述储水空腔和集水沉淀井的出水管;集水沉淀井连接至一蓄水池，集水沉淀井和蓄水池之间设有供水管，供水管上液位控制阀门一，当集水沉淀井内液面低于出水管，液位控制阀门一自动打开;集水沉淀井连接至市政排水系统。本实用新型申请能够使储水装置的储存水量长期稳定，具有高效收集回用雨水、并且随时能从储水装置中取水浇灌的效果。
摘要附图
权利要求书
1.一种城市绿地的雨水处理系统，包括设于绿地的种植层(11)下方的过滤层(12)和储水空腔(13);所述储水空腔(13)内设有浇灌装置;其特征是：所述绿地的外围设有雨水收集沟(14)，所述雨水收集沟(14)底部设有集水沉淀井(15)，所述集水沉淀井(15)的侧壁上设有用于连通所述储水空腔(13)和集水沉淀井(15)的出水管(20);所述集水沉淀井(15)连接至一蓄水池(17)，集水沉淀井(15)和蓄水池(17)之间设有供水管(18)，所述供水管(18)上液位控制阀门一(19)，当所述集水沉淀井(15)内液面低于供水管(18)，液位控制阀门一(19)自动打开;所述集水沉淀井(15)连接至市政排水系统。
2.根据权利要求1所述的一种城市绿地的雨水处理系统，其特征在于：所述液位控制阀门一(19)设于所述供水管(18)上位于集水沉淀井(15)内部的一端;所述液位控制阀门一(19)包括设于供水管(18)上的滑槽(26)以及用于封堵供水管(18)的供水口(27)的启闭机构;所述启闭机构包括与滑槽(26)竖直滑移连接的滑动板(28)和连接于滑动板(28)下端的开口向上的盛水容器(29);所述滑动板(28)上连接一空心浮球(30);所述蓄水池(17)的液位高于供水管(18);所述供水管(18)的位置高于出水管(20)。
3.根据权利要求2所述的一种城市绿地的雨水处理系统，其特征在于：所述滑动板(28)和滑槽(26)的截面均为上小下大的梯形;滑动板(28)的梯形腰与滑槽(26)的梯形腰斜度相同;所述滑槽(26)上下两端处的供水管(18)的壁上开有上开口(31)和下开口(32);所述集水沉淀井(15)内竖直设有导向杆(33)，所述滑动板(28)套设于所述导向杆(33)外且滑动板(28)与导向杆(33)滑移连接。
4.根据权利要求3所述的一种城市绿地的雨水处理系统，其特征在于：所述滑动板(28)的外缘、所述滑槽(26)的内缘均设有橡胶密封条(34)，所述滑动板(28)的梯形高大于滑槽(26)的梯形高。
5.根据权利要求4所述的一种城市绿地的雨水处理系统，其特征在于：所述导向杆(33)位于供水管(18)下方的位置设有限位板(35)，所述限位板(35)上端面距离供水管(18)下方的距离小于滑动板(28)高度。
6.根据权利要求5所述的一种城市绿地的雨水处理系统，其特征在于：所述出水管(20)上设有液位控制阀门二(21)，所述液位控制阀门二(21)设于出水管(20)上设于储水空腔(13)内的一端;液位控制阀门二(21)包括设于出水管(20)上的滑槽二以及用于封堵出水管(20)的出水口的启闭机构二;滑槽二与滑槽(26)形状相同设置，启闭机构二与启闭机构形状相同设置。
7.根据权利要求1所述的一种城市绿地的雨水处理系统，其特征在于：所述蓄水池(17)的水面高度低于集水沉淀井(15)上端口。
8.根据权利要求1所述的一种城市绿地的雨水处理系统，其特征在于：所述集水沉淀井(15)上端设有可拆的过滤网片(16)。
9.根据权利要求1所述的一种城市绿地的雨水处理系统，其特征在于：所述储水空腔(13)底面和侧面均为不透水性混凝土浇筑成型，顶面采用大孔隙透水性混凝土浇筑。
10.根据权利要求1所述的一种城市绿地的雨水处理系统，其特征在于：所述浇灌装置包括设于空腔内的潜水泵(22)和穿过所述过滤层(12)并到达种植层(11)的喷淋管(23)以及与所述喷淋管(23)连接并位于种植层(11)内的喷淋支管(24)，所述喷淋支管(24)上连接有用于浇灌植物的喷淋头(25)。
说明书
一种城市绿地的雨水处理系统
技术领域
本实用新型涉及市政园林绿化领域，特别涉及一种城市绿地的雨水处理系统。
背景技术
城市绿地是指用以栽植树木花草和布置配套设施，并赋以一定的功能与用途的场地，基本上由绿色植物所覆盖。城市绿化能够提高城市自然生态质量，有利于环境保护;提高城市生活质量，调试环境心理，增加城市地景的美学效果;增加城市经济效益;有利于城市防灾;净化空气污染。
随着城市中绿地的普及和增加，绿地植物的浇灌也耗费着大量的人力和水资源。申请公布号为CN105464200A的中国专利《一种城市绿地雨水资源储存装置》公布了一种城市绿地雨水资源储存装置，包括蓄水池、进水孔、雨篦子、隔板、潜水泵、浇灌管道和连通市政排水系统的溢流孔，装置运作时雨水通过雨篦子流入进水孔最后蓄积在储水池中，通过潜水泵和浇灌管道完成对绿地植物的浇灌。
通过上述方案，将储水装置埋设在绿地之下的土地中达到节约空间、投资成本低的效果。但是，上述方案中绿地植物浇灌的所有水源仅仅来自空腔中收集的雨水，所以当雨水不丰富导致蓄水池中水分减少甚至没有时，则该装置无法满足绿地中植物的浇灌条件，需要另外的浇灌装置来完成绿地的浇灌，这样的设置，闲置的浇灌装置，新增的浇灌装置均导致了资源的浪费，资源和设备的利用率难以最大化。
实用新型内容
本实用新型的目的是提供一种城市绿地的雨水处理系统，能够使储水装置的储存水量长期稳定，具有高效收集回用雨水、并且随时能从储水装置中取水浇灌的效果。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种城市绿地的雨水处理系统，包括设于绿地的种植层下方的过滤层和储水空腔;储水空腔内设有浇灌装置;绿地的外围设有雨水收集沟，雨水收集沟底部设有集水沉淀井，集水沉淀井的侧壁上设有用于连通所述储水空腔和集水沉淀井的出水管;集水沉淀井连接至一蓄水池，集水沉淀井和蓄水池之间设有供水口，供水口上液位控制阀门一，当集水沉淀井内液面低于供水管，液位控制阀门一自动打开;集水沉淀井连接至市政排水系统。
通过采用上述技术方案，雨水经种植层下渗至过滤层进行过滤再进入储水空腔，从而将这部分雨水进行回收，绿地外围的雨水从雨水收集沟进入集水沉淀井，并在集水沉淀井内积聚回收，集水沉淀井与储水空腔连通。回收后的雨水在需要的时候可以通过浇灌装置完成对绿地的浇灌。同时集水沉淀井与蓄水池通过液位控制阀门一连通，集水沉淀井中的雨水液面低于出水管，液位控制阀门一自动打开，从而使蓄水池内的水进入集水沉淀井进而进入储水空腔，以满足浇灌用水需求。具有高效收集回用雨水、并且随时能从储水装置中取水浇灌的效果。
进一步优选为：液位控制阀门一设于供水管上位于集水沉淀井内部的一端;液位控制阀门一包括设于供水管上的滑槽以及用于封堵供水管的供水口的启闭机构;启闭机构包括与滑槽竖直滑移连接的滑动板和连接于滑动板下端的开口向上的盛水容器;滑动板上连接一空心浮球;蓄水池的液位高于供水管;供水管的位置高于出水管。
采用上述结构，初始状态下，蓄水池内的液位高于供水管，蓄水池内的水通过供水管向集水沉淀井内流动，随着集水沉淀井内的液面上升，空心浮球在浮力作用下向上移动并带动滑动板向上移动并封堵供水口，从而使蓄水池不再向集水沉淀井内通水，保持集水沉淀井和储水空腔内的液位为一定值，而不至于使集水沉淀井内和储水空腔内的水位不断上升，失去蓄水能力。下雨天，雨水经种植层下渗至过滤层进行过滤再进入储水空腔，从而将这部分雨水进行回收，绿地外围的雨水从雨水收集沟进入集水沉淀井，并在集水沉淀井内积聚回收。回收后的雨水在需要的时候可以通过浇灌装置完成对绿地的浇灌。随着浇灌的进行，储水空腔和集水沉淀井内的液面下降，当集水沉淀井内液面下降至盛水容器的位置时，盛水容器内装满了水，在水和盛水容器以及滑动板的自身重力作用下，滑动板向下移动，供水口打开，蓄水池向集水沉淀井供水，直至集水沉淀井内的水面再次达到供水管的高度，使集水沉淀井和储水空腔内始终保持有水的状态。该装置的优势在于，为了能够达到一定的浮力以进行封堵，滑动板一般采用轻质材料制成，其自身重力较小，开口向上的盛水容器的设置使得在液面下降过程中提高封堵装置的自身重力，从而顺利将供水口打开，又不会影响液面上升时封堵装置收到的重力。
进一步优选为：滑动板和滑槽的截面均为上小下大的梯形;滑动板的梯形腰与滑槽的梯形腰斜度相同;滑槽上下两端处的供水管的壁上开有上开口和下开口;集水沉淀井内竖直设有导向杆，滑动板套设于导向杆外且滑动板与导向杆滑移连接。
采用上述结构，梯形上设有斜面，有利于提高滑动板对滑槽侧壁的抵紧力，提高密封效果，导向杆的设置使得滑动板只能沿直线竖直向上移动，从而有利于滑动板与滑槽的配合，提高密封效果。
进一步优选为：滑动板的外缘、滑槽的内缘均设有橡胶密封条，滑动板的梯形高大于滑槽的梯形高。
采用上述结构，橡胶密封条的设置有利于提高滑动板与滑槽之间的密封性，减少蓄水池内的水向集水沉淀井内渗漏的可能。滑动板的梯形高大于滑槽的梯形高的设置使得滑动板能够与滑槽完全抵接，二不至于存在缝隙，有利于提高密封效果。
进一步优选为：导向杆位于供水管下方的位置设有限位板，限位板上端面距离供水管下方的距离小于滑动板高度。
采用上述结构，滑动板向下移动的极限即为滑动板底部到达限位板的位置，而此时滑动板的上端仍位于下开口以上的位置，从而防止滑动板脱出滑槽并转动，影响滑动板与滑槽的配合。
进一步优选为：出水管上设有液位控制阀门二，液位控制阀门二设于出水管上设于储水空腔内的一端;液位控制阀门二包括设于出水管上的滑槽二以及用于封堵出水管的出水口的启闭机构二;滑槽二与滑槽形状相同设置，启闭机构二与启闭机构形状相同设置。
采用上述结构，在不下雨的情况下储水空腔内的液面能始终保持与出水管一样高度的位置，而出水管又低于供水管，因此能够在保持储水空腔内始终有水的情况下最大可能地降低其储水液面，从而提高对雨水的蓄水能力。
进一步优选为：蓄水池的水面高度低于集水沉淀井上端口。
采用上述结构，当液位控制阀门一不慎失效或者产生漏水现象，这样的设置使得集水沉淀井内的最高液面低于集水沉淀井的上端口，防止出现返涝的现象。
进一步优选为：集水沉淀井上端设有可拆的过滤网片。
采用上述结构，将雨水进行过滤后回收，提高回收雨水的品质。
进一步优选为：储水空腔底面和侧面均为不透水性混凝土浇筑成型，顶面采用大孔隙透水性混凝土浇筑。
采用上述结构，减少储水空腔的漏水，减少种植层中雨水的积聚。
进一步优选为：浇灌装置包括设于空腔内的潜水泵和穿过过滤层并到达种植层的喷淋管以及与喷淋管连接并位于种植层内的喷淋支管，喷淋支管上连接有用于浇灌植物的喷淋头。
采用上述结构，可以将储水空腔内部收集的雨水充分利用以来浇灌绿地中的植物。
综上所述，本实用新型具有以下有益效果：1、通过蓄水池和液位控制阀门一的设置，集水沉淀井中的雨水液面低于出水管，液位控制阀门一自动打开，从而使蓄水池内的水进入集水沉淀井进而进入储水空腔，以满足浇灌用水需求，具有高效收集回用雨水、并且随时能从储水装置中取水浇灌的效果;2、封堵装置的设置优势在于，为了能够达到一定的浮力以进行封堵，滑动板一般采用轻质材料制成，其自身重力较小，开口向上的盛水容器的设置使得在液面下降过程中提高封堵装置的自身重力，从而顺利将供水口打开，又不会影响液面上升时封堵装置收到的重力。
