申请日2017.02.20
公开(公告)日2017.09.12
IPC分类号C02F9/10; C02F103/16
摘要
本实用新型公开了一种电镀污水处理装置，包括搅拌分离室和驱动电机，所述搅拌分离室的顶部通过输送管与过滤装置相连，所述搅拌分离室的内侧壁为耐腐蚀构件，所述输送管与过滤装置的连接处设置有电子控制阀，所述过滤装置的底部设置有缓冲减震座，所述过滤装置的一端通过进水管与进水泵相连，所述搅拌分离室的内部靠近输送管的一侧设置有反应器，所述驱动电机的一端连接有减速器，所述减速器的一端连接有转动轴。本实用新型通过在过滤装置中设置有多介质过滤器、精密过滤器和超滤过滤器，多介质过滤器能够对较大颗粒的悬浮物进行过滤，而超滤过滤器主要采用RO膜结构，可使得污水达到彻底净化的效果，提高污水处理的效率。
权利要求书

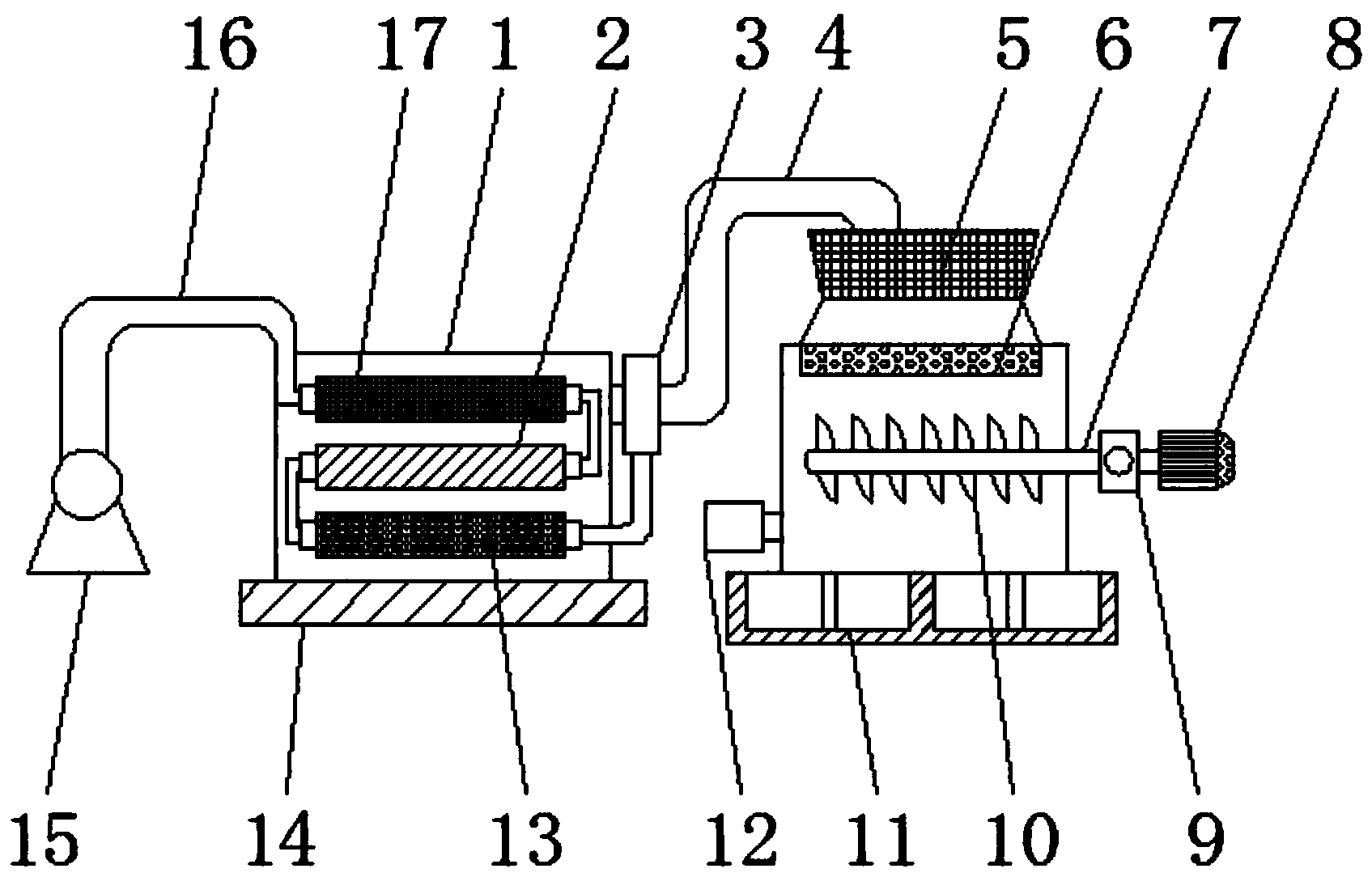

1.一种电镀污水处理装置，包括搅拌分离室(5)和驱动电机(8)，其特征在于：所述搅拌分离室(5)的顶部通过输送管(4)与过滤装置(1)相连，所述搅拌分离室(5)的内侧壁为耐腐蚀构件，所述输送管(4)与过滤装置(1)的连接处设置有电子控制阀(3)，所述过滤装置(1)的底部设置有缓冲减震座(14)，所述过滤装置(1)的一端通过进水管(16)与进水泵(15)相连，所述搅拌分离室(5)的内部靠近输送管(4)的一侧设置有反应器(6)，所述驱动电机(8)的一端连接有减速器(9)，所述减速器(9)的一端连接有转动轴(7)，所述转动轴(7)的表面设置有搅拌叶浆(10)，所述搅拌叶浆(10)为中空内腔状，所述搅拌分离室(5)的底部设置有“山”型导流座(11)，所述搅拌分离室(5)的一侧通过导管与浓缩分离装置(18)相连，所述浓缩分离装置(18)的内部设置有浓缩分离内腔(20)，所述浓缩分离内腔(20)的两侧设置有加热器(21)，所述加热器(21)的一侧设置有隔热板层(19)，所述隔热板层(19)为耐腐蚀构件。
2.根据权利要求1所述的一种电镀污水处理装置，其特征在于：所述过滤装置(1)的内部设置有多介质过滤器(2)、精密过滤器(13)和超滤过滤器(17)，所述多介质过滤器(2)、精密过滤器(13)和超滤过滤器(17)之间通过导管进行连接。
3.根据权利要求2所述的一种电镀污水处理装置，其特征在于：所述超滤过滤器(17)主要采用RO膜结构，且RO膜结构的孔径大小为0.0001微米，所述超滤过滤器(17)与多介质过滤器(2)的连接处设置有密封垫。
4.根据权利要求1所述的一种电镀污水处理装置，其特征在于：所述搅拌分离室(5)的一侧设置有叠螺(12)，所述叠螺(12)的一端连接在搅拌分离室(5)的浆液分离处。
5.根据权利要求1所述的一种电镀污水处理装置，其特征在于：所述浓缩分离内腔(20)的一端设置有浓缩分离器(22)，所述浓缩分离器(22)与反应器(6)电性连接。
说明书
一种电镀污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种电镀污水处理装置。
背景技术
电镀是当今全球三大污染工业之一，电镀污水就其总量来说，比造纸、印染、化工、农药等的水量小，污染面窄，但由于电镀厂点分布广，废水中含有高毒物质种类多，其危害性是很大的，未经处理达标的污水排入到河道、池塘、渗入地下，不但会危害环境，而且会污染饮用水和工业废水，对土地和水资源产生不可逆转的后果，危害人类的身体健康，为了消除或者减少电镀污水对环境的影响，目前，电镀污水的常规处理技术主要有化学沉淀法、氧化还原法、离子交换法、电解法等，传统的电镀污水处理方法虽然技术成熟，工艺完善，但存在有处理剂使用量大、价格昂贵、反应慢、处理效率较低、效果不佳等缺点，因此，一种处理效果良好的电镀污水处理装置的出现尤为重要。
实用新型内容
本实用新型的目的在于提供一种电镀污水处理装置，以解决上述背景技术中提出的电镀污水处理效果不佳等问题。
为实现上述目的，本实用新型提供如下技术方案：一种电镀污水处理装置，包括搅拌分离室和驱动电机，所述搅拌分离室的顶部通过输送管与过滤装置相连，所述搅拌分离室的内侧壁为耐腐蚀构件，所述输送管与过滤装置的连接处设置有电子控制阀，所述过滤装置的底部设置有缓冲减震座，所述过滤装置的一端通过进水管与进水泵相连，所述搅拌分离室的内部靠近输送管的一侧设置有反应器，所述驱动电机的一端连接有减速器，所述减速器的一端连接有转动轴，所述转动轴的表面设置有搅拌叶浆，所述搅拌叶浆为中空内腔状，所述搅拌分离室的底部设置有“山”型导流座，所述搅拌分离室的一侧通过导管与浓缩分离装置相连，所述浓缩分离装置的内部设置有浓缩分离内腔，所述浓缩分离内腔的两侧设置有加热器，所述加热器的一侧设置有隔热板层，所述隔热板层为耐腐蚀构件。
优选的，所述过滤装置的内部设置有多介质过滤器、精密过滤器和超滤过滤器，所述多介质过滤器、精密过滤器和超滤过滤器之间通过导管进行连接。
优选的，所述超滤过滤器主要采用RO膜结构，且RO膜结构的孔径大小为0.0001微米，所述超滤过滤器与多介质过滤器的连接处设置有密封垫。
优选的，所述搅拌分离室的一侧设置有叠螺，所述叠螺的一端连接在搅拌分离室的浆液分离处。
优选的，所述浓缩分离内腔的一端设置有浓缩分离器，所述浓缩分离器与反应器电性连接。
