申请日2017.05.09
公开(公告)日2017.08.01
IPC分类号C02F9/14
摘要
本发明公开了一种立体污水水处理系统，包括废水预处理器、填料吸附箱、电解池箱、膜分离箱、多效蒸发器箱、微生物处理箱，所述废水预处理器通过加压泵与填料吸附箱连接，填料吸附箱、电解池箱、膜分离箱、多效蒸发器箱、微生物处理箱依次连接，电解池箱内设有第一离心泵，多效蒸发器箱内设有第二离心泵，所述微生物处理箱内设有管线。本发明结构简单，设计合理;装置采用箱体式设计，解决了化工废水处理占用场地大，利用管线长的问题，箱体式设计可以根据不同场地选择不同的摆放方式，同时容易安装且制作安装时不影响其他设备的生产，安全可靠，宜推广使用。
权利要求书

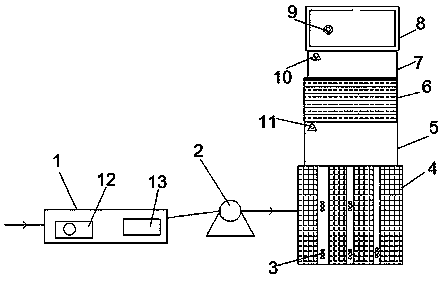

1.一种立体污水水处理系统，包括废水预处理器(1)、填料吸附箱(4)、电解池箱(5)、膜分离箱(6)、多效蒸发器箱(7)、微生物处理箱(8)，其特征在于，所述废水预处理器(1)通过加压泵(2)与填料吸附箱(4)连接，填料吸附箱(4)内设有搅拌器(3)，所述填料吸附箱(4)、电解池箱(5)、膜分离箱(6)、多效蒸发器箱(7)、微生物处理箱(8)依次连接，所述电解池箱(5)内设有第一离心泵(11)，多效蒸发器箱(7)内设有第二离心泵(10)，所述微生物处理箱(8)内设有管线(9)。
2.根据权利要求1所述的一种立体污水水处理系统，其特征在于，所述废水预处理器(1)包括沉降器(12)、PH值调节器(13)。
3.根据权利要求1所述的一种立体污水水处理系统，其特征在于，所述填料吸附箱(4)、电解池箱(5)、膜分离箱(6)、多效蒸发器箱(7)、微生物处理箱(8)可根据场地情况进行摆放，且各箱体底部设有橡胶垫，各箱体外侧设有与内部相通的管线。
4.根据权利要求1所述的一种立体污水水处理系统，其特征在于，所述填料吸附箱(4)、电解池箱(5)、膜分离箱(6)、多效蒸发器箱(7)、微生物处理箱(8)左右两侧均设有挂钩。
5.根据权利要求1所述的一种立体污水水处理系统，其特征在于，所述管线(9)与达标水池连接。
6.根据权利要求1所述的一种立体污水水处理系统，其特征在于，所述微生物处理箱(8)顶部设有空气流动口。
说明书
一种立体污水水处理系统
技术领域
本发明涉及化工领域，尤其涉及一种立体污水水处理系统。
背景技术
对化工废水过程的处理一般包括多个操作步骤，诸如：沉降、离心分离、生物膜、生物降解、电离等等，这些步骤均需要采用不同的生产设备进行操作，因此整体化工废水的处理工艺的设备需要占据厂区大量的生产面积，由于设备需要管线连接需要占用大量管线，当进行废水处理装置建筑时往往会影响其他生产工艺的进行。 因此，如何减小立体污水水处理系统占地面积，修建废水处理装置时不影响其他生产工艺，降低生产成本，一直是全社会面临的难题。
发明内容
本发明的目的在于提供一种立体污水水处理系统，以解决上述技术问题。
为实现上述目的本发明采用以下技术方案：
一种立体污水水处理系统，包括废水预处理器、填料吸附箱、电解池箱、膜分离箱、多效蒸发器箱、微生物处理箱，所述废水预处理器通过加压泵与填料吸附箱连接，填料吸附箱内设有搅拌器，所述填料吸附箱、电解池箱、膜分离箱、多效蒸发器箱、微生物处理箱依次连接，所述电解池箱内设有第一离心泵，多效蒸发器箱内设有第二离心泵，所述微生物处理箱8内设有管线。
优选的，所述废水预处理器包括沉降器、PH值调节器。
优选的，所述填料吸附箱、电解池箱、膜分离箱、多效蒸发器箱、微生物处理箱可根据场地情况进行摆放，且各箱体底部设有橡胶垫，各箱体外侧设有与内部相通的管线。
优选的，所述填料吸附箱、电解池箱、膜分离箱、多效蒸发器箱、微生物处理箱左右两侧均设有挂钩。
优选的，所述管线与达标水池连接。
优选的，所述微生物处理箱顶部设有空气流动口。
与现有技术相比，本发明具有以下优点：本发明结构简单，设计合理;各种废水处理箱体能够在生产厂区外部进行组装，不影响其他生产工艺的进行，由于采用箱体式设计可以根据实际情况进行选择不同的摆放方式，大大节约了生产场地，箱体两侧设有的挂钩便于安装调试，安全可靠，宜推广使用。
