申请日2017.04.24
公开(公告)日2017.06.13
IPC分类号C02F9/14; C02F103/20
摘要
本发明公开了一种畜禽废水处理系统，主要包括粪便接收池、第一固液分离设备、粉碎设备、高温发酵池、厌氧发酵池、第二固液分离设备、渣料回收池、浓液回收池、沉淀池;所述粪便接收池与第一固液分离设备相连接，所述第一固液分离设备与粉碎设备和厌氧发酵池相连接，所述粉碎设备与高温发酵池相连接，所述高温发酵池与厌氧发酵池相连接，所述厌氧发酵池与第二固液分离设备相连接，所述第二固液分离设备与渣料回收池和浓液回收池相连接，所述浓液回收池与沉淀池相连接，所述沉淀池与第二固液分离设备相连接。本发明成本低，使用设备简单，节省能源，实现了水资源的循环利用，节能减排，有效的减少了环境污染，值得推广。
权利要求书
1.一种畜禽废水处理系统，其特征在于，主要包括粪便接收池、第一固液分离设备、粉碎设备、高温发酵池、厌氧发酵池、第二固液分离设备、渣料回收池、浓液回收池、沉淀池;
所述粪便接收池用于接收畜禽尿液、残余粪便、饲料残渣和养殖场所冲洗水，与第一固液分离设备相连接;
所述第一固液分离设备用于分离废渣和废液，与粉碎设备和厌氧发酵池相连接，将分离出来的废渣传送到粉碎设备中，将分离出来的废液输送到厌氧发酵池中;
所述粉碎设备与高温发酵池相连接，将通过第一固液分离设备分离出来的废渣进行粉碎，然后传送到高温发酵池中;
所述高温发酵池与厌氧发酵池相连接，用于发酵经粉碎设备粉碎后的废渣，然后将高温发酵后废渣传送到厌氧发酵池中;
所述厌氧发酵池用于对废液和高温发酵废渣的混合物进行厌氧发酵，与第二固液分离设备相连接，将发酵完全的混合物传送到第二固液分离设备中;
所述第二固液分离设备用于分离厌氧发酵后的混合物，与渣料回收池和浓液回收池相连接，将分离出来的固体渣料传送到渣料回收池中，将分离出来的浓液输送到浓液回收池中;
所述浓液回收池用于储存发酵分离出的浓液，与沉淀池相连接;
所述沉淀池用于沉淀浓液中的悬浮粒子或颗粒，与第二固液分离设备相连接，通过第二固液分离设备对沉淀池中的沉淀物和液体进行分离。
2.根据权利要求1所述的一种畜禽废水处理系统，其特征在于，所述粉碎设备指粉碎粒径为20～60目的破碎机。
3.根据权利要求1所述的一种畜禽废水处理系统，其特征在于，所述高温发酵池内设有加热装置。
4.根据权利要求1所述的一种畜禽废水处理系统，其特征在于，所述厌氧发酵池内设有自动搅拌装置。
5.根据权利要求1所述的一种畜禽废水处理系统，其特征在于，所述第二固液分离设备为活塞推料离心机。
6.根据权利要求1所述的一种畜禽废水处理系统，其特征在于，所述沉淀池中加入了浓度为2～5%的聚合硫酸铁。
说明书
一种畜禽废水处理系统
技术领域
本发明涉及废水处理技术领域，尤其涉及一种畜禽废水处理系统。
背景技术
近年来，随着新农村建设的推进，人们生活水平不断提高，农业化高速发展，带动了畜禽业产业化稳步推进，畜禽的传统化饲养方式农户散养以慢慢转变为规模化的集中饲养，与传统饲养方式相比，规模化饲养大大缩短了畜禽的生长周期，提高了饲料转换率和畜禽产量，大大降低了养殖成本。然后规模化饲养在大大增加了经济效益的同时，也给环境造成了严重的污染，危及生态安全，畜禽养殖污染已成为继工业污染、生活污染之后的第三大污染源，是我国农村污染的主要原因。规模化养殖场每天排放的废水量大、集中，并且废水中含有大量污染物，如重金属、残留的兽药和大量的病原体等，直接排放或使用会造成污染，因此需对畜禽废水进行处理。目前畜禽废水的主要处理技术有物理化学处理技术，主要有处理技术不成熟，设备操作复杂，成本高等问题。基于上述问题，本发明提出了一种畜禽废水处理系统。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种畜禽废水处理系统。

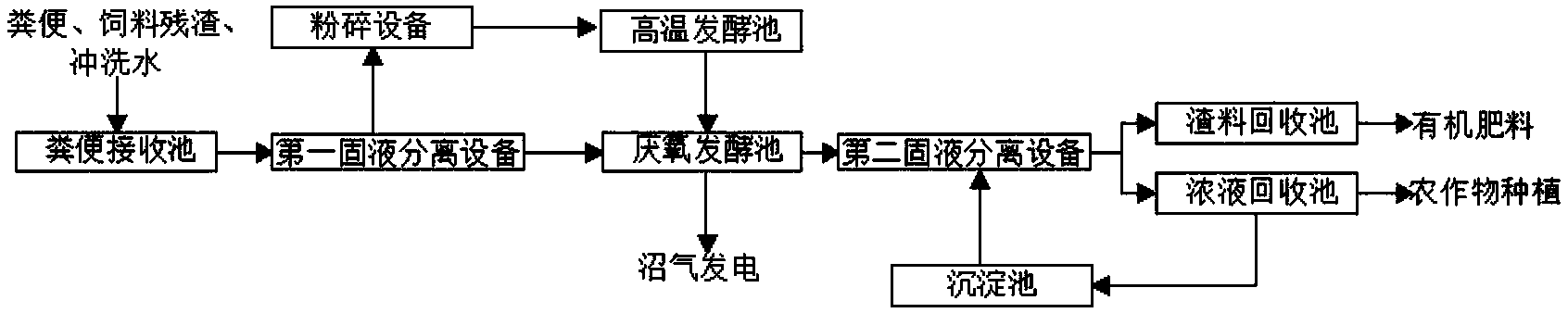

一种畜禽废水处理系统，主要包括粪便接收池、第一固液分离设备、粉碎设备、高温发酵池、厌氧发酵池、第二固液分离设备、渣料回收池、浓液回收池、沉淀池;
所述粪便接收池用于接收畜禽尿液、残余粪便、饲料残渣和养殖场所冲洗水，与第一固液分离设备相连接;
所述第一固液分离设备用于分离废渣和废液，与粉碎设备和厌氧发酵池相连接，将分离出来的废渣传送到粉碎设备中，将分离出来的废液输送到厌氧发酵池中;
所述粉碎设备与高温发酵池相连接，将通过第一固液分离设备分离出来的废渣进行粉碎，然后传送到高温发酵池中;
所述高温发酵池与厌氧发酵池相连接，用于发酵经粉碎设备粉碎后的废渣，然后将高温发酵后废渣传送到厌氧发酵池中;
所述厌氧发酵池用于对废液和高温发酵废渣的混合物进行厌氧发酵，与第二固液分离设备相连接，将发酵完全的混合物传送到第二固液分离设备中;
所述第二固液分离设备用于分离厌氧发酵后的混合物，与渣料回收池和浓液回收池相连接，将分离出来的固体渣料传送到渣料回收池中，将分离出来的浓液输送到浓液回收池中;
所述浓液回收池用于储存发酵分离出的浓液，与沉淀池相连接;
所述沉淀池用于沉淀浓液中的悬浮粒子或颗粒，与第二固液分离设备相连接，通过第二固液分离设备对沉淀池中的沉淀物和液体进行分离。
优选的，所述粉碎设备指粉碎粒径为20～60目的破碎机。
优选的，所述高温发酵池内设有加热装置。
优选的，所述厌氧发酵池内设有自动搅拌装置。
优选的，所述第二固液分离设备为活塞推料离心机。
优选的，所述沉淀池中加入了浓度为2～5%的聚合硫酸铁。
本发明提出的一种畜禽废水处理系统，成本低，使用设备简单，通过固液分离、高温发酵、厌氧发酵、发酵后分离、沉淀后再分离的简单操作，完成了畜禽废水的处理，厌氧发酵池在发酵的过程中能够产生沼气，可用于发电，节省了能源，沉淀池中加入了高分子无毒环保絮凝剂聚合硫酸铁，经系统处理后的废水，水中COD、BOD及重金属离子去除率高，可直接用于农田作物的种植或畜禽养殖场的冲洗，不会对土壤和地下水体造成污染，实现了水资源的循环利用，经系统处理后生成的渣料可用于制备有机肥料，或直接用于农作物的种植，提高了资源回收率，节能减排，有效的减少了环境污染，值得推广。
