申请日2017.05.18
公开(公告)日2017.12.15
IPC分类号C02F9/02
摘要
本实用新型公开了一种污水处理用过滤器，包括过滤筒、进水口和出水口，所述过滤筒包括下端盖、上端盖和筒体，所述下端盖的底面中心位置开设有排污口，所述上端盖上设有反冲水入口，所述筒体呈长方体结构，所述筒体的内部安装有多孔板，所述多孔板的上方设有过滤棉层、活性炭层、超透膜层和不锈钢网，所述不锈钢网层安装在筒体内侧壁上的插槽内，所述不锈钢网的外侧端面上设有止挡部，所述止挡部的内侧部上开设有凹槽，所述筒体的内侧壁上设有与止挡部相对应的卡接槽。本实用新型可对污水进行充分过滤，能够在提高污水处理效果的前提下降低维护成本，延长过滤材质的使用寿命，还具有结构简单、方便实用等优点，易于推广应用。
权利要求书

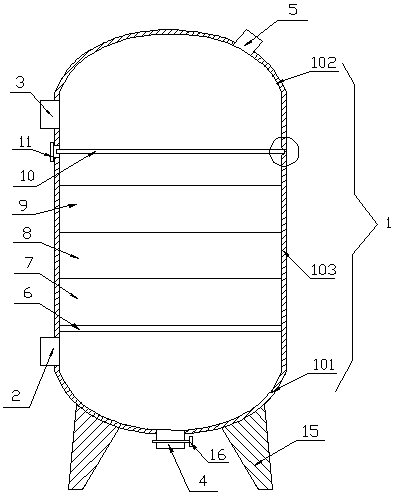

1.一种污水处理用过滤器，包括过滤筒(1)、进水口(2)和出水口(3)，其特征在于：所述过滤筒(1)包括下端盖(101)、上端盖(102)和筒体(103)，所述下端盖(101)的底面中心位置开设有排污口(4)，所述上端盖(102)上设有反冲水入口(5)，所述筒体(103)呈长方体结构，所述筒体(103)的内部安装有多孔板(6)，所述多孔板(6)的上方设有过滤棉层(7)、活性炭层(8)、超透膜层(9)和不锈钢网(10)，所述不锈钢网(10)层安装在筒体(103)内侧壁上的插槽内，所述不锈钢网(10)的外侧端面上设有止挡部(11)，所述止挡部(11)的内侧部上开设有凹槽(14)，所述筒体(103)的内侧壁上设有与止挡部(11)相对应的卡接槽(12)。
2.根据权利要求1所述的一种污水处理用过滤器，其特征在于：所述下端盖(101)和上端盖(102)分别设置在筒体(103)的底端和顶端，且所述下端盖(101)上均匀安装有三个支撑腿(15)。
3.根据权利要求1所述的一种污水处理用过滤器，其特征在于：所述排污口(4)上设有排污阀(16)。
4.根据权利要求1所述的一种污水处理用过滤器，其特征在于：所述过滤棉层(7)、活性炭层(8)、超透膜层(9)和不锈钢网(10)依次从下至上设置。
5.根据权利要求1所述的一种污水处理用过滤器，其特征在于：所述卡接槽(12)由两个导向斜面(13)组成。
说明书
一种污水处理用过滤器
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用过滤器。
背景技术
污水处理过滤器是污水处理领域中常用的一种污水处理设备，广泛应用于冶金、化工、石油、造纸、医药、食品、采矿和城市给水等领域。污水处理过滤器主要是用于固体悬浮颗粒的分离、去除悬浮物并去除水中细菌的装置。目前，在对污水进行过滤时，一般采用过滤网对污水进行过滤。但是，现有的过滤方式过于单一、过滤效果差、且过滤效率较低;另外过滤后不锈钢网上残留的污垢，不易清理，并且在清理时，费时费力，导致使用及维护成本较高。
实用新型内容
本实用新型的目的在于提供一种污水处理用过滤器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用过滤器，包括过滤筒、进水口和出水口，所述过滤筒包括下端盖、上端盖和筒体，所述下端盖的底面中心位置开设有排污口，所述上端盖上设有反冲水入口，所述筒体呈长方体结构，所述筒体的内部安装有多孔板，所述多孔板的上方设有过滤棉层、活性炭层、超透膜层和不锈钢网，所述不锈钢网层安装在筒体内侧壁上的插槽内，所述不锈钢网的外侧端面上设有止挡部，所述止挡部的内侧部上开设有凹槽，所述筒体的内侧壁上设有与止挡部相对应的卡接槽。
优选的，所述下端盖和上端盖分别设置在筒体的底端和顶端，且所述下端盖上均匀安装有三个支撑腿。
优选的，所述排污口上设有排污阀。
优选的，所述过滤棉层、活性炭层、超透膜层和不锈钢网依次从下至上设置。
优选的，所述卡接槽由两个导向斜面组成。
与现有技术相比，本实用新型的有益效果是：本实用新型通过在筒体内从下至上依次设置滤棉层、活性炭层、超透膜层和不锈钢网，可对污水进行充分过滤，提高了污水处理效果，通过将不锈钢网安装在筒体内侧壁上的插槽内并且可拆卸，降低了维护成本，通过设置反冲水入口，不仅清洗方便，而且大大延长了过滤材质的使用寿命，还具有结构简单、方便实用等优点，易于推广应用。
