申请日2017.04.24
公开(公告)日2017.06.13
IPC分类号C02F9/14; C02F11/12; C02F103/20
摘要
本发明公开了一种畜禽养殖废水的微纳米曝气高效生物处理装置，包括支撑架，所述支撑架顶端的一侧设有固液分离装置，所述固液分离装置的顶端连接有进料管，所述固液分离装置的一侧通过导管连接有第一集水池，所述第一集水池远离固液分离装置的一侧设有水解酸化池，所述水解酸化池远离第一集水池的一侧设有第二集水池，所述第二集水池远离水解酸化池的一侧通过导管连接有UASB反应器，所述UASB反应器远离水解酸化池的一侧通过导管连接有微纳米曝气高效生物处理池。本发明设计合理，减少了投资成本;同时工艺完善，对废水进行有效的净化处理;产生的污泥量少，避免污染转移，提高了对畜禽养殖废水中固体污染物的回收利用率，既节约又环保。
权利要求书

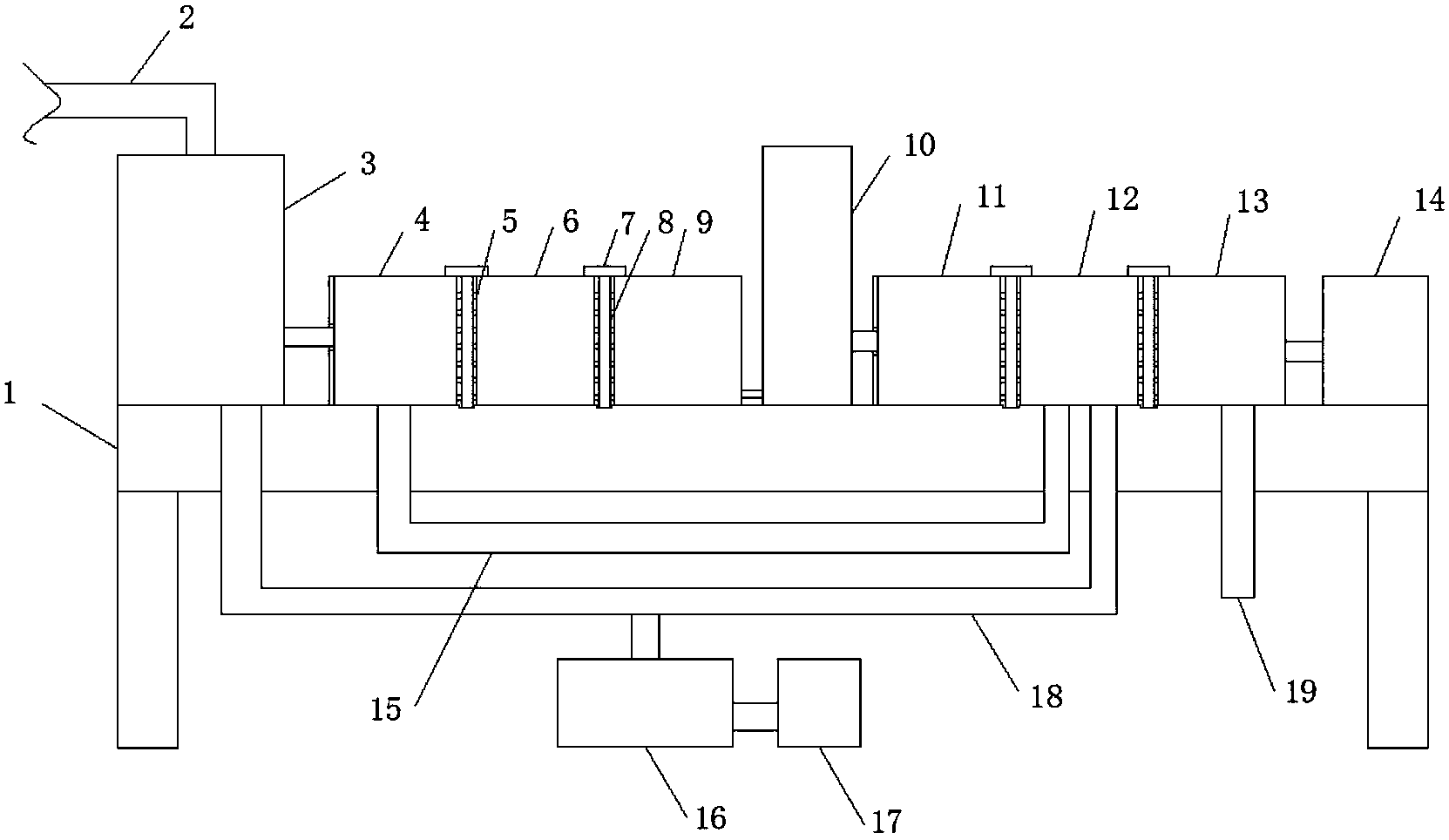

1.一种畜禽养殖废水的微纳米曝气高效生物处理装置，包括支撑架(1)，其特征在于，所述支撑架(1)顶端的一侧设有固液分离装置(3)，所述固液分离装置(3)的顶端连接有进料管(2)，所述固液分离装置(3)的一侧通过导管连接有第一集水池(4)，所述第一集水池(4)远离固液分离装置(3)的一侧设有水解酸化池(6)，所述水解酸化池(6)远离第一集水池(4)的一侧设有第二集水池(9)，所述第二集水池(9)远离水解酸化池(6)的一侧通过导管连接有UASB反应器(10)，所述UASB反应器(10)远离水解酸化池(6)的一侧通过导管连接有微纳米曝气高效生物处理池(11)，所述微纳米曝气高效生物处理池(11)远离UASB反应器(10)的一侧依次设有沉淀池(12)和消毒池(13)，其中第一集水池(4)、水解酸化池(6)和第二集水池(9)与微纳米曝气高效生物处理池(11)、沉淀池(12)和消毒池(13)相互靠近的侧壁上分别设有通孔(5)，第一集水池(4)和水解酸化池(6)之间、水解酸化池(6)和第二集水池(9)之间、微纳米曝气高效生物处理池(11)和沉淀池(12)之间与沉淀池(12)和消毒池(13)之间分别设有覆盖通孔(5)的挡板(8)，所述消毒池(13)远离沉淀池(12)的一侧连接有二氧化氯发生器(14)，所述支撑架(1)上固定安装有回流管(15)、污泥管(18)和出水管(19)，所述回流管(15)和污泥管(18)的一端均与沉淀池(12)连接，回流管(15)的另一端与第一集水池(4)连接，污泥管(18)的另一端与固液分离装置(3)连接，出水管(19)与消毒池(13)连接。
2.根据权利要求1所述的一种畜禽养殖废水的微纳米曝气高效生物处理装置，其特征在于，所述污泥管(18)的底端通过导管还连接有污泥浓缩池(16)，污泥浓缩池(16)通过导管连接有压滤机(17)。
3.根据权利要求1所述的一种畜禽养殖废水的微纳米曝气高效生物处理装置，其特征在于，所述进料管(2)、第二集水池(9)和UASB反应器(10)之间连接的导管与UASB反应器(10)和微纳米曝气高效生物处理池(11)之间连接的导管上均连接有泵体。
4.根据权利要求1所述的一种畜禽养殖废水的微纳米曝气高效生物处理装置，其特征在于，所述微纳米曝气高效生物处理池(11)内设有微纳米曝气机。
5.根据权利要求1所述的一种畜禽养殖废水的微纳米曝气高效生物处理装置，其特征在于，所述挡板(8)的顶端设有拉手(7)，且拉手(7)位于第一集水池(4)、水解酸化池(6)、第二集水池(9)、微纳米曝气高效生物处理池(11)、沉淀池(12)和消毒池(13)的顶部。
6.根据权利要求1所述的一种畜禽养殖废水的微纳米曝气高效生物处理装置，其特征在于，所述支撑架(1)的顶端设有凹槽，所述挡板(8)与凹槽相配合。
说明书
一种畜禽养殖废水的微纳米曝气高效生物处理装置
技术领域
本发明涉及废水处理技术领域，尤其涉及一种畜禽养殖废水的微纳米曝气高效生物处理装置。
背景技术
随着养殖行业的快速发展，集约化规模化的养殖场和养殖区的不断增加，在解决了畜产品供应和带动农村经济发展的同时，也带来了日益严重的环境污染问题，由于畜禽的粪便和污水排放量剧增，加之农业上由传统的使用有机肥转向大量使用化学肥料，畜禽粪便利用率低，在合理发展规模养殖、调整养殖结构与布局的同时治理养殖污染，已成为制约畜牧业可持续发展的关键所在，也成为了人们普遍关注的社会问题。而污染造成主要的影响便是：1、粪便进入水体之后的流失率高;2、进入水体之后造成严重的富营养化，造成水体污染和水生动植物的死亡;3、改变水体的功能，水中的污染物成分对水体造成持久性的污染，是水体丧失原有的净化功能，不易恢复。现有的废水处理装置结构复杂，不能针对性的解决根本的问题，对废水的净化度较低，另外畜禽养殖废水中的残渣没有得到充分的利用，既浪费又不环保。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种畜禽养殖废水的微纳米曝气高效生物处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种畜禽养殖废水的微纳米曝气高效生物处理装置，包括支撑架，所述支撑架顶端的一侧设有固液分离装置，所述固液分离装置的顶端连接有进料管，所述固液分离装置的一侧通过导管连接有第一集水池，所述第一集水池远离固液分离装置的一侧设有水解酸化池，所述水解酸化池远离第一集水池的一侧设有第二集水池，所述第二集水池远离水解酸化池的一侧通过导管连接有UASB反应器，所述UASB反应器远离水解酸化池的一侧通过导管连接有微纳米曝气高效生物处理池，所述微纳米曝气高效生物处理池远离UASB反应器的一侧依次设有沉淀池和消毒池，其中第一集水池、水解酸化池和第二集水池与微纳米曝气高效生物处理池、沉淀池和消毒池相互靠近的侧壁上分别设有通孔，第一集水池和水解酸化池之间、水解酸化池和第二集水池之间、微纳米曝气高效生物处理池和沉淀池之间与沉淀池和消毒池之间分别设有覆盖通孔的挡板，所述消毒池远离沉淀池的一侧连接有二氧化氯发生器，所述支撑架上固定安装有回流管、污泥管和出水管，所述回流管和污泥管的一端均与沉淀池连接，回流管的另一端与第一集水池连接，污泥管的另一端与固液分离装置连接，出水管与消毒池连接。
优选的，所述污泥管的底端通过导管还连接有污泥浓缩池，污泥浓缩池通过导管连接有压滤机。
优选的，所述进料管、第二集水池和UASB反应器之间连接的导管与UASB反应器和微纳米曝气高效生物处理池之间连接的导管上均连接有泵体。
优选的，所述微纳米曝气高效生物处理池内设有微纳米曝气机。
优选的，所述挡板的顶端设有拉手，且拉手位于第一集水池、水解酸化池、第二集水池、微纳米曝气高效生物处理池、沉淀池和消毒池的顶部。
优选的，所述支撑架的顶端设有凹槽，所述挡板与凹槽相配合。
本发明的有益效果是：设计合理，结构紧凑，节约占地面积，减少了投资成本;同时工艺完善，方便实现完全自动化运行，对废水进行有效的净化处理;一方面产生的污泥量少，避免污染转移，节省运行费用和污泥的处理费用，另一方面提高了对畜禽养殖废水中固体污染物的回收利用率，既节约又环保。
