申请日2017.05.12
公开(公告)日2017.07.25
IPC分类号C02F9/14
摘要
本发明提供一种受污河湖水处理装置，包括依次设有的搅拌机构、过滤机构、进水池、污水处理机构和出水池，所述的搅拌机构包括搅拌池，所述的过滤机构包括过滤池，进水池一侧壁上设有进口三，所述的进口三与出口二之间通过带有调节阀的进水管相连，所述的进水池通过进水泵与缺氧池相连，缺氧池连接混合液回流管，且内部自上而下布置碳纤维生态草，并通过底部闸板与好氧池组连接，好氧池组内部自上而下布置碳纤维生态草，且与空压机和空气流量计连接，好氧池组包括串联两个以上的好氧池。本发明的有益效果是其可去除难降解物质，可将污水中固定污染物处理掉，污水处理效率高，减少基建成本。

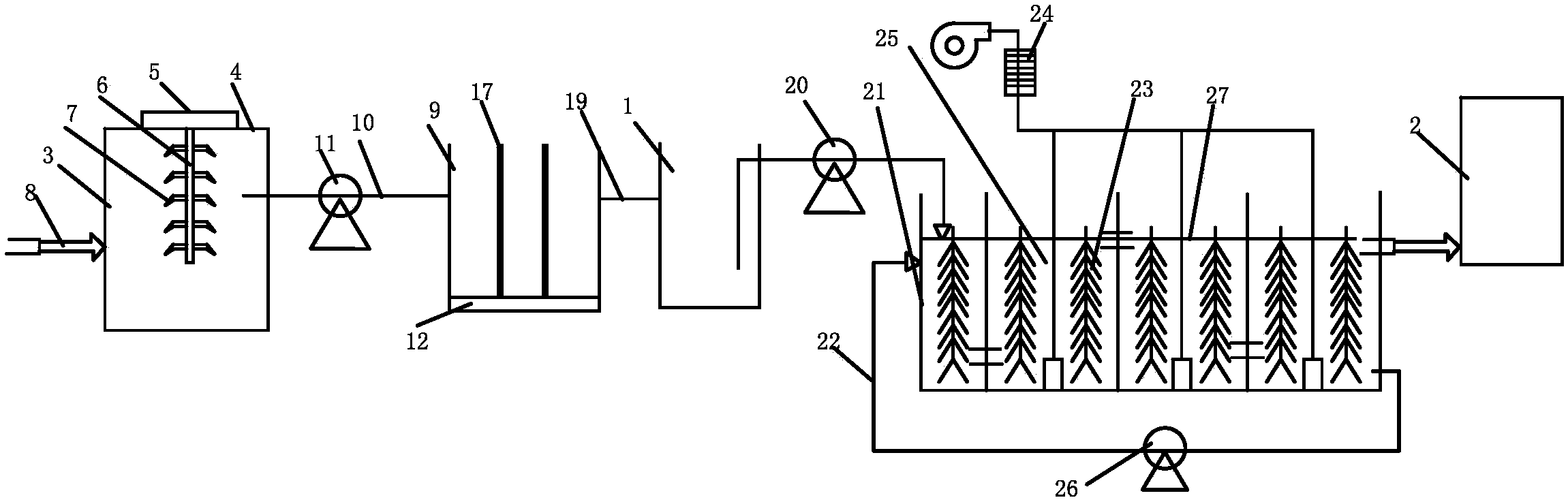

摘要附图
权利要求书
1.一种受污河湖水处理装置，其特征在于：包括依次设有的搅拌机构、过滤机构、进水池、污水处理机构和出水池，所述的搅拌机构包括搅拌池，在搅拌池顶端设有上盖，所述的上盖上开设有安装孔，电机设在上盖的外端，所述的电机的输出轴从安装孔穿进搅拌池内，且与搅拌轴相连，所述的搅拌轴上设有多个搅拌叶，所述的搅拌池一侧壁上设有进口一，搅拌池的另一侧设有出口一，在进口一处设有进水管，所述的过滤机构包括过滤池，所述的过滤池一侧壁上设有进口二，所述的进口二与出口一之间通过第一连接管相连，所述的第一连接管上设有过滤泵，所述的过滤池内底壁上设有沉淀板，所述的沉淀板包括外边框、及设在外边框内的沉淀底板，所述的沉淀底板上设有多个沉淀孔，所述的沉淀底板上设有多个过滤置孔，所述的过滤置孔处固定有过滤板，每个所述过滤板上的孔直径不一样，过滤池的另一侧壁上设有出口二，进水池一侧壁上设有进口三，所述的进口三与出口二之间通过带有调节阀的进水管相连，所述的进水池通过进水泵与缺氧池相连，缺氧池连接混合液回流管，且内部自上而下布置碳纤维生态草，并通过底部闸板与好氧池组连接，好氧池组内部自上而下布置碳纤维生态草，且与空压机和空气流量计连接，好氧池组包括串联两个以上的好氧池，位于最末端的好氧池连接有混合液回流管，混合液回流管通过混合液回流泵与缺氧池组的混合液回流管相连，好氧池与出水池连接，碳纤维生态草的上端均固定在顶框架上，所述的顶框架的四个角落设有安装孔，固定件通过安装孔来固定在缺氧池、好氧池上，所述的顶框架上设有多个分隔板，每个所述分隔板将顶框架分成多个区域，在每个区域内均设有顶板，在顶板上设有两个通孔，在两个通孔之间的顶板上设有碳纤维生态草设置孔，碳纤维生态草的上端固定在该设置孔内，所述的通孔内插设有浮蓝，浮篮呈圆台形且在浮蓝的开口处一体设置有挡环。
2.根据权利要求1所述的一种受污河湖水处理装置，其特征在于：所述的电机的输出轴与安装孔之间设有轴承。
3.根据权利要求1所述的一种受污河湖水处理装置，其特征在于：所述的进水管上设有抽水泵。
4.根据权利要求1所述的一种受污河湖水处理装置，其特征在于：所述的沉淀底板上设有两个过滤置孔。
5.根据权利要求1所述的一种受污河湖水处理装置，其特征在于：所述的外边框上的四个角落处分别设有固定孔。
6.根据权利要求1所述的一种受污河湖水处理装置，其特征在于：所述的碳纤维生态草包括复合筋和绑扎碳纤维纱线的尼龙扎带，所述尼龙扎带作为绑扎线，沿复合筋长度方向穿过每束碳纤维纱线成圈依次间绑扎固定，复合筋的上端固定在该碳纤维生态草设置孔内。
7.根据权利要求1所述的一种受污河湖水处理装置，其特征在于：所述的碳纤维生态草包括生物碳纤维、细尼龙绳、钢筋，两股细尼龙绳缠绕拧紧，生物碳纤维中心点固定其上，在缠绕固定在钢筋之上。
说明书
一种受污河湖水处理装置
技术领域
本发明属于水污染处理设备技术领域，尤其是涉及一种受污河湖水处理装置。
背景技术
随着人们对生活环境问题越来越关心，周边的自然环境、特别是水环境的质量和水上自然景观状况也得到越来越多的重视。随着城市绿化美化工作的快速发展，景观水体不断增多，由于新鲜水源不足，一些城市内湖、河流或景观水体水质不断恶化，水体呈现富营养化，引发藻类过量生长、鱼类大量死亡，严重破坏了水生态环境。
为了不破坏原有的水体环境及生态系统，从仿生学角度入手，人工净水草技术是一种很好的选择。在地表水水体原位处理过程中，为了提高微生物的使用效率，为微生物提供栖息的场所，通过微生物在仿生型生物填料上的聚集，形成“好氧-兼氧-厌氧”生物膜，在仿生型填料周围形成局部的生态系统，改善水质，对水体进行原位治理。但目前利用仿生型生物填料改善水质，如何快速的聚集微生物，高效的形成生物膜，提高水质净化效率是亟待解决的难题。
发明内容
本发明的目的是提供一种受污河湖水处理装置，其可去除难降解物质，可将污水中固定污染物处理掉，污水处理效率高，减少基建成本，尤其适合用于污水处理厂中。
本发明的技术方案是：一种受污河湖水处理装置，包括依次设有的搅拌机构、过滤机构、进水池、污水处理机构和出水池，所述的搅拌机构包括搅拌池，在搅拌池顶端设有上盖，所述的上盖上开设有安装孔，电机设在上盖的外端，所述的电机的输出轴从安装孔穿进搅拌池内，且与搅拌轴相连，所述的搅拌轴上设有多个搅拌叶，所述的搅拌池一侧壁上设有进口一，搅拌池的另一侧设有出口一，在进口一处设有进水管，
所述的过滤机构包括过滤池，所述的过滤池一侧壁上设有进口二，所述的进口二与出口一之间通过第一连接管相连，所述的第一连接管上设有过滤泵，所述的过滤池内底壁上设有沉淀板，所述的沉淀板包括外边框、及设在外边框内的沉淀底板，所述的沉淀底板上设有多个沉淀孔，所述的沉淀底板上设有多个过滤置孔，所述的过滤置孔处固定有过滤板，每个所述过滤板上的孔直径不一样，过滤池的另一侧壁上设有出口二，
进水池一侧壁上设有进口三，所述的进口三与出口二之间通过带有调节阀的进水管相连，所述的进水池通过进水泵与缺氧池相连，缺氧池连接混合液回流管，且内部自上而下布置碳纤维生态草，并通过底部闸板与好氧池组连接，好氧池组内部自上而下布置碳纤维生态草，且与空压机和空气流量计连接，好氧池组包括串联两个以上的好氧池，位于最末端的好氧池连接有混合液回流管，混合液回流管通过混合液回流泵与缺氧池组的混合液回流管相连，好氧池与出水池连接，
碳纤维生态草的上端均固定在顶框架上，所述的顶框架的四个角落设有安装孔，固定件通过安装孔来固定在缺氧池、好氧池上，所述的顶框架上设有多个分隔板，每个所述分隔板将顶框架分成多个区域，在每个区域内均设有顶板，在顶板上设有两个通孔，在两个通孔之间的顶板上设有碳纤维生态草设置孔，碳纤维生态草的上端固定在该设置孔内，所述的通孔内插设有浮蓝，浮篮呈圆台形且在浮蓝的开口处一体设置有挡环。
进一步，所述的电机的输出轴与安装孔之间设有轴承。
进一步，所述的进水管上设有抽水泵。
进一步，所述的沉淀底板上设有两个过滤置孔。
进一步，所述的外边框上的四个角落处分别设有固定孔，通过螺栓设在固定孔处，来实现外边框与过滤池底壁的固定操作。
进一步，所述的碳纤维生态草包括复合筋和绑扎碳纤维纱线的尼龙扎带，所述尼龙扎带作为绑扎线，沿复合筋长度方向穿过每束碳纤维纱线成圈依次间绑扎固定，复合筋的上端固定在该碳纤维生态草设置孔内。
进一步，所述的碳纤维生态草包括生物碳纤维、细尼龙绳、钢筋，两股细尼龙绳缠绕拧紧，生物碳纤维中心点固定其上，在缠绕固定在钢筋之上。
本发明具有的优点和积极效果是：由于采用上述技术方案，依次设有的搅拌机构、过滤机构、进水池、污水处理机构和出水池，其可去除难降解物质，可将污水中固定污染物处理掉，污水处理效率高，减少基建成本。
