申请日2017.04.28
公开(公告)日2017.07.04
IPC分类号C02F3/28; C02F103/20; C02F101/30
摘要
新型有机废水高效厌氧生物反应器，包括：箱体，该箱体内部自下至上依次设有第一隔网、第二隔网及第三隔网，所述箱体的底端与所述第一隔网之间形成一污泥床混合区，所述第一隔网与第二隔网之间形成一第一反应区;第二隔网与第三隔网之间为第二反应区;第三隔网的上方为一集气室。所述箱体的顶端安装有沼气输出管;废水排入管道;废水排出管道;多个生物巢浮球;填塞于所述第一反应区内，用于供微生物生长，每个生物巢浮球均具有上浮的运动趋势;加热器，安装于废水排入管道，用于加热即将进入箱体内的废水。本发明用以提高沼气的生成效率，为厌氧发酵提供合理的、高效的反应场所，使反应过程更充分。
权利要求书
1.新型有机废水高效厌氧生物反应器，其特征在于，包括：
箱体，该箱体内部自下至上依次设有第一隔网、第二隔网及第三隔网，所述箱体的底端与所述第一隔网之间形成一污泥床混合区，所述第一隔网与第二隔网之间形成一第一反应区;第二隔网与第三隔网之间为第二反应区，该第二反应区内安装有多根竖杆，每根竖杆的侧端外表面均设有纤毛状弹性填料;第三隔网的上方为一集气室，所述箱体的顶端安装有沼气输出管，所述沼气输出管位于集气室内的部分安装有若干集气漏斗;
废水排入管道，该废水排入管道位于箱体外部的一端连通外部的废水源，位于箱体内部的管段上设有若干出射方向向下的射流歧管，所述射流歧管的出口端均位于污泥床混合区内;
废水排出管道，该废水排出管道位于箱体外部的一端用于排出废水，位于箱体内部的管段上设有若干排水歧管，所述排水岐管用于将上溢至集气室的废水排离;
多个生物巢浮球;填塞于所述第一反应区内，用于供微生物生长，每个生物巢浮球均具有上浮的运动趋势;
加热器，安装于废水排入管道，用于加热即将进入箱体内的废水，使得即将进入箱体内的废水全天候保持在中温范围内。
2.如权利要求1所述的新型有机废水高效厌氧生物反应器，其特征在于：该箱体的内部底端设有底壁保温层，该箱体内部的侧端均设有侧壁保温层。
3.如权利要求1所述的新型有机废水高效厌氧生物反应器，其特征在于：该新型有机废水高效厌氧生物反应器还包括若干位于箱体下端的剩余污泥排出管道。
4.如权利要求1所述的新型有机废水高效厌氧生物反应器，其特征在于：该新型有机废水高效厌氧生物反应器还包括一用于避免污泥沉积于箱体底部的双向回流管道，所述双向回流管道一端连通于箱体底端在长度方向上的一端，该双向回流管道另一端连通于箱体底端在长度方向上的另一端;该双向回流管道内安装有双向泵，所述双向回流管道的中部具有清渣装置，所述清渣装置包括隔渣网以及可开闭的排渣口。
5.如权利要求4所述的新型有机废水高效厌氧生物反应器，其特征在于：所述双向回流管道的一端安装有第四阀门，所述双向回流管道的另一端安装有第五阀门。
6.如权利要求1所述的新型有机废水高效厌氧生物反应器，其特征在于：所述废水排入管道位于箱体外部的管段安装有输入泵。
7.如权利要求6所述的新型有机废水高效厌氧生物反应器，其特征在于：所述废水排入管道靠近输入泵出口的一端安装有第一阀门，所述废水排出管道安装有第二阀门，该新型有机废水高效厌氧生物反应器还包括一连通废水排入管道及废水排出管道的旁通管道，该旁通管道上安装有第三阀门。
8.如权利要求1所述的新型有机废水高效厌氧生物反应器，其特征在于：该箱体的上端设有吊耳，该箱体的底端外部设有脚座。
9.如权利要求1所述的新型有机废水高效厌氧生物反应器，其特征在于：所述箱体的顶端设有可开闭的顶盖。
说明书
新型有机废水高效厌氧生物反应器
技术领域
本发明涉及厌氧消化沼气生成技术领域，特别涉及一种新型有机废水高效厌氧生物反应器。
背景技术
当前，畜牧类、家禽类养殖业的不断发展和规模不断增加，该领域内的一些企业，比较普遍地会在生产过程中大量地排放含有高浓度有机物的废水，该类废水属于富营养化有机污染物，是一种有价值的资源，人们可以充分利用这些有机物的废水，生产出优质的、清洁的能源，例如沼气，同时，也可以产生一些有价值的副产品，例如有机肥料。
目前，生产沼气的方式主要为以畜禽粪污作为原料，配以厌氧发酵技术进行，此方式在境外的发达国家和地区中均被广泛应用。另一边厢，我国因集约化畜禽养殖业的迅速发展所带来的污染已相当严重，虽然国内早已存在利用禽畜粪便污水生产沼气的应用，但这些方式普遍存在处理效率低下、反应不够充分的缺点。
发明内容
本发明针对现有技术的不足，提供一种新型有机废水高效厌氧生物反应器，用以提高沼气的生成效率，为厌氧发酵提供合理的、高效的反应场所，使反应过程更充分。
为实现上述目的，本发明采用如下技术方案：
新型有机废水高效厌氧生物反应器，包括：

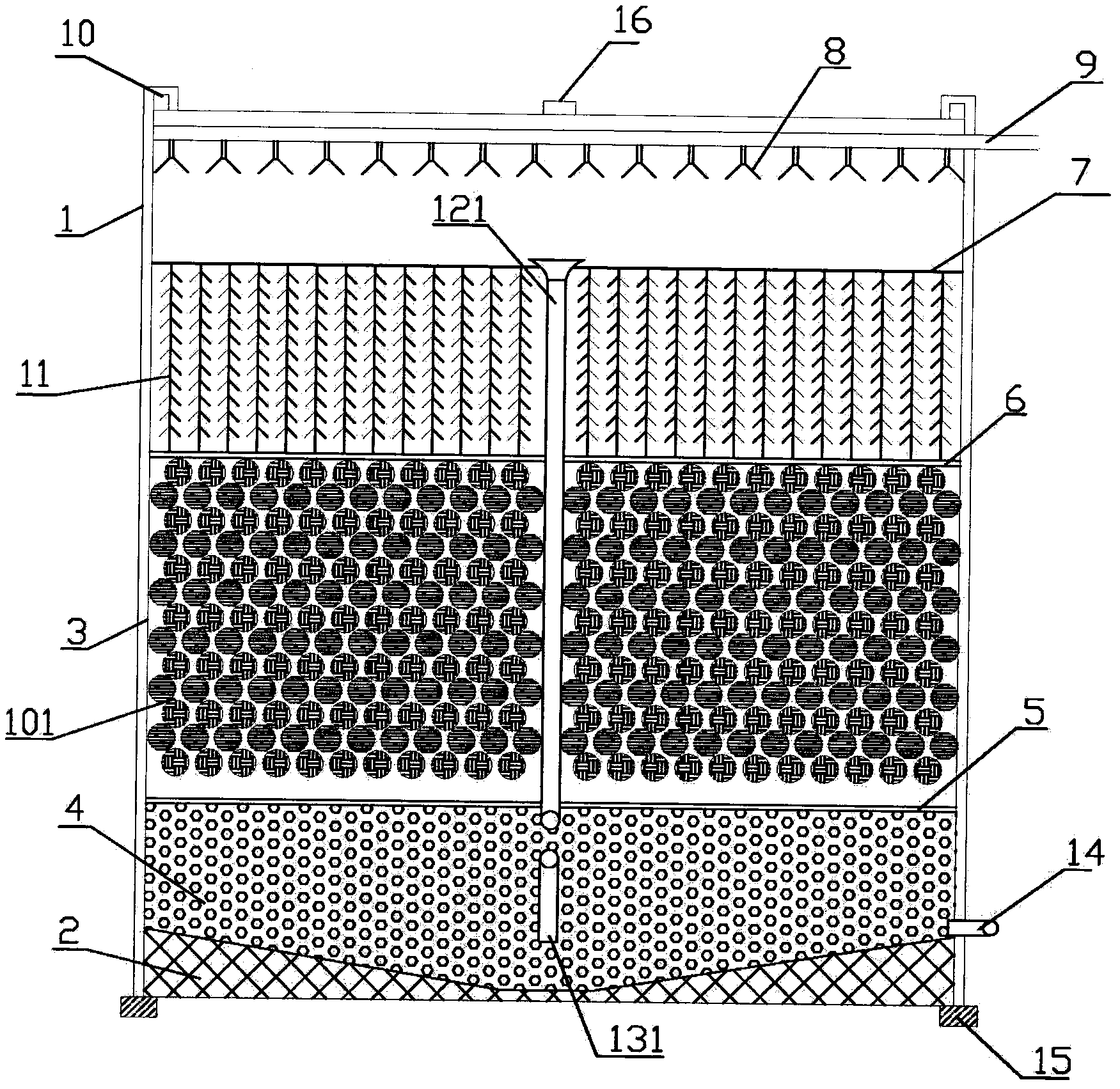

箱体，该箱体内部自下至上依次设有第一隔网、第二隔网及第三隔网，所述箱体的底端与所述第一隔网之间形成一污泥床混合区，所述第一隔网与第二隔网之间形成一第一反应区;第二隔网与第三隔网之间为第二反应区，该第二反应区内安装有多根竖杆，每根竖杆的侧端外表面均设有纤毛状弹性填料;第三隔网的上方为一集气室，所述箱体的顶端安装有沼气输出管，所述沼气输出管位于集气室内的部分安装有若干集气漏斗;
废水排入管道，该废水排入管道位于箱体外部的一端连通外部的废水源，位于箱体内部的管段上设有若干出射方向向下的射流歧管，所述射流歧管的出口端均位于污泥床混合区内;
废水排出管道，该废水排出管道位于箱体外部的一端用于排出废水，位于箱体内部的管段上设有若干排水歧管，所述排水岐管用于将上溢至集气室的废水排离;
多个生物巢浮球;填塞于所述第一反应区内，用于供微生物生长，每个生物巢浮球均具有上浮的运动趋势;
加热器，安装于废水排入管道，用于加热即将进入箱体内的废水，使得即将进入箱体内的废水全天候保持在中温范围内。
优选地，该箱体的内部底端设有底壁保温层，该箱体内部的侧端均设有侧壁保温层。
优选地，该新型有机废水高效厌氧生物反应器还包括若干位于箱体下端的剩余污泥排出管道。
优选地，该新型有机废水高效厌氧生物反应器还包括一用于避免污泥沉积于箱体底部的双向回流管道，所述双向回流管道一端连通于箱体底端在长度方向上的一端，该双向回流管道另一端连通于箱体底端在长度方向上的另一端;该双向回流管道内安装有双向泵，所述双向回流管道的中部具有清渣装置，所述清渣装置包括隔渣网以及可开闭的排渣口。
优选地，所述双向回流管道的一端安装有第四阀门，所述双向回流管道的另一端安装有第五阀门。
优选地，所述废水排入管道位于箱体外部的管段安装有输入泵。
优选地，所述废水排入管道靠近输入泵出口的一端安装有第一阀门，所述废水排出管道安装有第二阀门，该新型有机废水高效厌氧生物反应器还包括一连通废水排入管道及废水排出管道的旁通管道，该旁通管道上安装有第三阀门。
优选地，该箱体的上端设有吊耳，该箱体的底端外部设有脚座。
优选地，所述箱体的顶端设有可开闭的顶盖。
相比于现有技术，本发明所具有的有益效果在于：
1.厌氧消化率高，整个化学反应过程的消化效率也较稳定，整个消化过程在24小时内完成，速度比同规模的厌氧设备快四倍以上;
2.COD去除率高，且表现稳定，本发明可接受的废水的COD浓度可达30000mg/L甚至更高;经试验结果表明，本发明的COD去除率达到85%以上;
3.产泥量少，清渣方便;反应器底部沉渣少，并且，该厌氧设备也可以实现不停机清渣;
4.生成的沼气质量佳，该沼气的甲烷含量高达70～80%，在加热器、侧壁保温层、底壁保温层的作用下，产出的沼气气量可保持较稳定的流量数值;
5.设备结构简单、易于制造。具有广阔的行业应用前景。
