申请日2017.05.12
公开(公告)日2017.07.21
IPC分类号C02F3/30; C02F101/16
摘要
本发明公开了一种小型污水处理设备，该小型污水处理设备，UASB反应器，曝气罐，沉淀罐，所述UASB反应器的底部设有进水管和排泥管，顶部设有三相分离器和集气室，出水堰，所述UASB反应器中的污水经过出水堰流入曝气罐，所述曝气罐内设有圆弧型的整流板，所述曝气罐的中间部位设有曝气头，所述曝气罐的底部设污泥回流通道，所述曝气罐的顶端设有出水管，所述出水管通过出水口与沉淀罐的底部相连所述沉淀罐的顶部设有排水口。

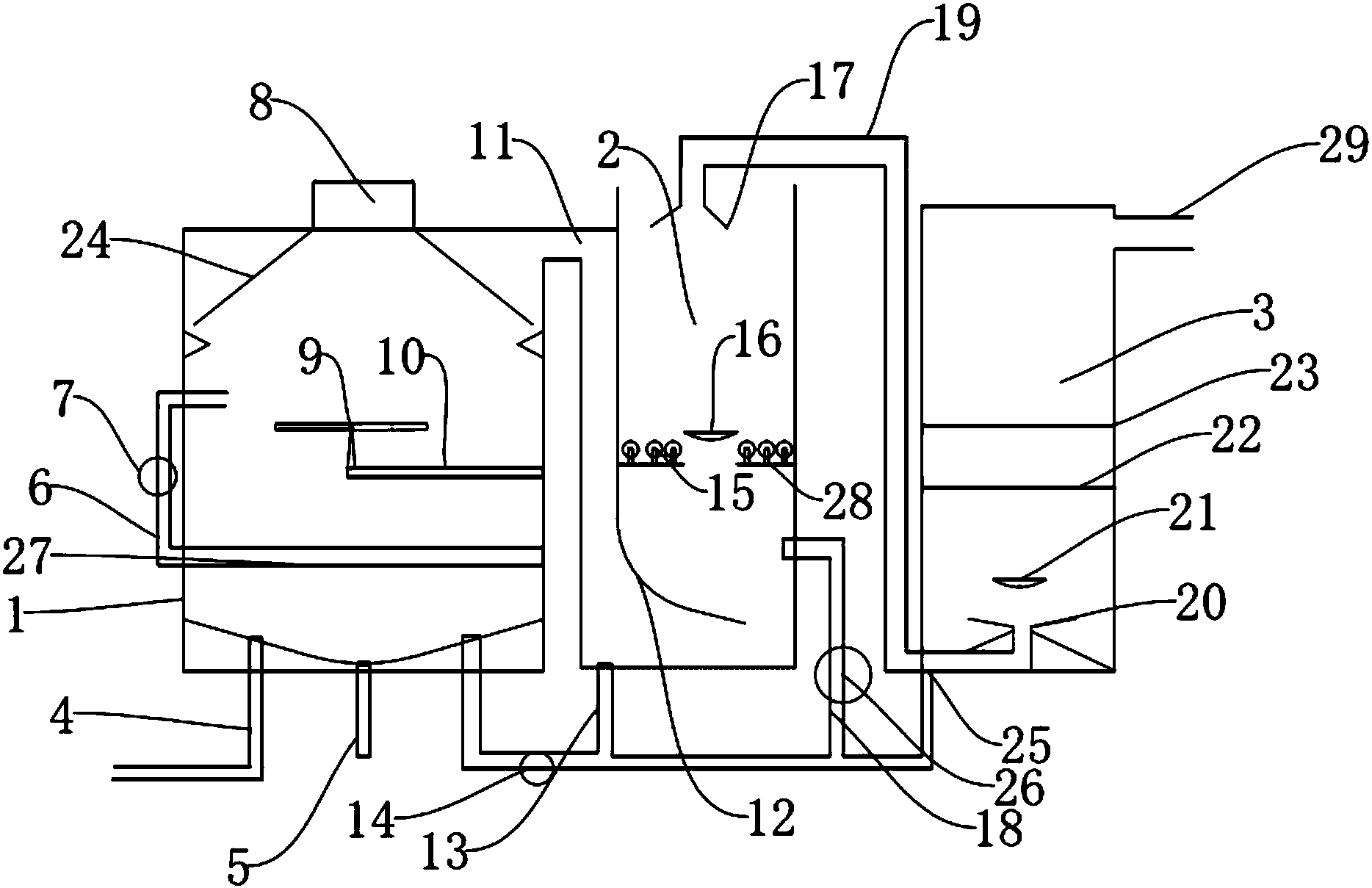

摘要附图
权利要求书
1.一种小型污水处理设备，包括UASB反应器(1)，曝气罐(2)，沉淀罐(3)，其特征在于：所述UASB反应器(1)的底部设有进水管(4)和排泥管(5)，顶部设有三相分离器(24)和集气室(8)，出水堰(11)，所述UASB反应器(1)中的污水经过出水堰(11)流入曝气罐(2)，所述曝气罐(2)内设有圆弧型的整流板(12)，所述曝气罐(2)的中间部位设有曝气头(15)，所述曝气罐(2)的底部设污泥回流通道(18)，所述曝气罐(2)的顶端设有出水管(19)，所述出水管(19)通过出水口(20)与沉淀罐(3)的底部相连所述沉淀罐(3)的顶部设有排水口(29)。
2.根据权利要求1所述的一种小型污水处理设备，其特征在于：所述UASB反应器(1)的进水管(4)位于管底的两侧，排泥管(5)位于管底中央，所述UASB反应器(1)的底部为四周高中间低的构型，所述UASB反应器(1)的中部设有水力搅拌器(27)，所述水力搅拌器(27)与循环管(6)相连，所述循环管(6)上安装有水泵(7)，所述UASB反应器(1)的异于循环管(6)的一侧设有支架(10)，所述支架(10)的上安装有整流器(9)，所述整流器(9)为螺旋叶。
3.根据权利要求1所述的一种小型污水处理设备，其特征在于：所述曝气罐(2)的低端靠近UASB反应器(1)的一侧设有污泥管ⅰ(13)，所述污泥管ⅰ(13)通过污泥泵ⅰ(14)输送到UASB反应器(1)的底部，所述曝气罐(2)中的曝气头(15)安装在圆环形的平台(28)上，所述圆环形的平台(28)的中心为出水流道，其上方安装有导流板ⅰ(16)，所述出水管(19)与曝气罐(2)连接处为喇叭口(17)。
4.根据权利要求1所述的一种小型污水处理设备，其特征在于：所述出水口(20)的上方设有导流板ⅱ(21)，所述沉淀罐(3)中部设有两次过滤装置，第一层为过滤网ⅰ(22)，第二层为过滤网ⅱ(23)，其中过滤网ⅰ(22)为50目过滤网，过滤网ⅱ(23)为100目过滤网。
5.根据权利要求1所述的一种小型污水处理设备，其特征在于：所述沉淀罐(3)的底部设有污泥管ⅱ(25)，所述污泥管ⅱ(25)其中一部分污泥利用污泥泵ⅱ(26)通过污泥回流通道(18)回流至曝气罐(2)，另一部分利用管道通过污泥泵ⅰ(14)输送到UASB反应器(1)的底部。
6.根据权利要求1所述的一种小型污水处理设备，其特征在于：所述曝气罐(2)的中间部位设有曝气头(15)根据曝气量使得曝气罐(2)装置在圆环形的平台(28)的下方为厌氧条件，在圆环形的平台(28)的上方形成好氧条件，在曝气罐(2)的上端形成缺氧条件。
7.根据权利要求2所述的一种小型污水处理设备，其特征在于：所述水力搅拌器(27)为水管上开设有若干通洞，其中通洞的方向朝下，所述水力搅拌器(27)的水管沿UASB反应器环绕一周，所述水力搅拌器(27)搅拌力度控制在即不破坏反应器内部的颗粒状污泥，又能将底部的污泥搅拌起来。
8.根据权利要求1所述的一种小型污水处理设备，其特征在于：所述曝气罐(2)内分为厌氧区(30)，好氧区(31)，缺氧区(32)。
说明书
一种小型污水处理设备
技术领域
本发明涉及污水处理技术领域，具体为一种小型污水处理设备。
背景技术
随着社会经济的发展，越来越多的中小型企业和微型企业涌现而出，随之而来的就是其生产过程中产生的工业废水;工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物;随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全;因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。对于一些量小，污水浓度高，难处理的废水迫切需要一种小型污水处理设备，目前市场的小型处理设备大多不能处理难降解，高浓度的有机废水，在申请号申请号201420777126.5公开的发明名称为一种小型UASB厌氧污泥处理生活污水设备中，该实用新型具有结构简单，人工操作简便，功能全，可推广性强，对于水再循环利用提供了技术支持。可从源头上处理污水，控制污水产生量，真正做到环保低碳的有益效果。其功能主要在于能处理家庭生活中产生的油污水，泡沫水等生活污水。能将污水处理后达到可再循环利用的水平，从源头减少了污水的产生量及排放量，也同时使水源循环利用做到低碳环保的最终效果;但是该装置的问题在于不能有效处理高浓度的低流量的有机废水。
发明内容
针对以上问题，本发明提供了一种小型污水处理设备，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种小型污水处理设备，包括UASB反应器，曝气罐，沉淀罐，所述UASB反应器的底部设有进水管和排泥管，顶部设有三相分离器和集气室，出水堰，所述UASB反应器中的污水经过出水堰流入曝气罐，所述曝气罐内设有圆弧型的整流板，所述曝气罐的中间部位设有曝气头，所述曝气罐的底部设污泥回流通道，所述曝气罐的顶端设有出水管，所述出水管通过出水口与沉淀罐的底部相连所述沉淀罐的顶部设有排水口。
作为本发明一种优选的技术方案，所述UASB反应器的进水管位于管底的两侧，排泥管位于管底中央，所述UASB反应器的底部为四周高中间低的构型，所述UASB反应器的中部设有水力搅拌器，所述水力搅拌器与循环管相连，所述循环管上安装有水泵，所述UASB反应器的异于循环管的一侧设有支架，所述支架的上安装有整流器，所述整流器为螺旋叶。
作为本发明一种优选的技术方案，所述曝气罐的低端靠近UASB反应器的一侧设有污泥管ⅰ，所述污泥管ⅰ通过污泥泵ⅰ输送到UASB反应器的底部，所述曝气罐中的曝气头安装在圆环形的平台上，所述圆环形的平台的中心为出水流道，其上方安装有导流板ⅰ，所述出水管与曝气罐连接处为喇叭口型。
作为本发明一种优选的技术方案，所述出水口的上方设有导流板ⅱ，所述沉淀罐中部设有两次过滤装置，第一层为过滤网ⅰ，第二层为过滤网ⅱ，其中过滤网ⅰ为50目过滤网，过滤网ⅱ为100目过滤网。
作为本发明一种优选的技术方案，所述沉淀罐的底部设有污泥管ⅱ，所述污泥管ⅱ其中一部分污泥利用污泥泵ⅱ通过污泥回流通道回流至曝气罐，另一部分利用管道通过污泥泵ⅰ输送到UASB反应器的底部。
作为本发明一种优选的技术方案，所述曝气罐的中间部位设有曝气头根据曝气量使得曝气罐装置在圆环形的平台的下方为厌氧条件，在圆环形的平台的上方形成好氧条件，在曝气罐的上端形成缺氧条件。
作为本发明一种优选的技术方案，所述水力搅拌器为水管上开设有若干通洞，其中通洞的方向朝下，所述水力搅拌器的水管沿UASB反应器环绕一周，所述水力搅拌器搅拌力度控制在即不破坏反应器内部的颗粒状污泥，又能将底部的污泥搅拌起来。
作为本发明一种优选的技术方案，所述曝气罐内分为厌氧区，好氧区，缺氧区。
与现有技术相比，本发明的有益效果是：
(1)该小型污水处理设备采用UASB反应器，可以高效的处理高浓度有机废水，有机负荷大，USAB反应器的底部UASB反应器的底部为四周高中间低的构型，利于污泥向中间沉淀，方便排泥。
(2)UASB反应器内设有水力搅拌器，可以起到良好的搅拌效果，而且搅拌器所用的水位反应器上端的污水，可以起到污水回流的效果，将上方活性强的污泥冲向反应器低端，提高反应器底端污泥的活性，同时在反应器的中部设有整流器，可以有效地稳定水流，提高出水质量，以及利于污泥沉降。
(3)在曝气罐内设有整流板，在曝气罐的低端靠近UASB反应器的一侧设有污泥管ⅰ，这样可以将因为三相分离器分离不完全而随水流出了的污泥可以通过污泥管ⅰ重新回流到反应器中，防止污泥流失。
(4)曝气罐的中间部位设有曝气头根据曝气量使得曝气罐装置在圆环形的平台的下方为厌氧条件，在圆环形的平台的上方形成好氧条件，在曝气罐的上端形成缺氧条件，曝气罐的底部设污泥回流通道，这样能够达到脱氮除磷的效果。
(5)沉淀罐中采用双侧过滤网，可以将提高沉淀罐的沉淀效率，同时沉淀罐中的污泥通过污泥管ⅱ一部分作为回流污泥，一部分输送至反应器中消化，达到了污泥减量化的效果。
