申请日2017.04.28
公开(公告)日2017.06.30
IPC分类号C02F1/469; C01F11/18; C01B7/03; C02F101/10; C02F101/12
摘要
本发明涉及一种氯化钙高盐废水零排放处理装置，涉及高盐废水处理技术领域，解决现有技术中存在的氯气及碳酸钙等析出物没有进行分离的技术问题。本发明的氯化钙高盐废水零排放处理装置包括废水箱、资源化装置和淡水箱，通过资源化装置对高盐废水进行了处理，使高含盐废水中的钙及氯离子去除而获得淡水，在此过程中高盐废水能够在资源化装置内通过电化学反应形成氯气及碳酸钙后析出，并且对氯气与碳酸钙分别进行排放，即氯气由氯气收集口进行排放，碳酸钙则由碳酸钙收集箱进行回收，整个处理过程不仅可以达到零污染零排放而且为后续的收集和二次利用提供了便利的条件。
权利要求书
1.一种氯化钙高盐废水零排放处理装置，其特征在于，包括废水箱(1)、资源化装置(2)和淡水箱(3)，所述资源化装置(2)分别与所述废水箱(1)以及所述淡水箱(3)通过管路相连，所述资源化装置(2)的上端设置有氯气收集口(21)和碳酸钙收集箱(22)。
2.根据权利要求1所述的氯化钙高盐废水零排放处理装置，其特征在于，所述资源化装置(2)包括箱体(23)、电渗析膜堆(24)和电源(25)，所述电渗析膜堆(24)设置在所述箱体(23)的内部，所述电渗析膜堆(24)用于使碳酸钙析出;所述电源(25)设置在所述箱体(23)的外部，所述电源(25)与所述箱体(23)电连接;
所述碳酸钙收集箱(22)位于所述箱体(23)的底部且与所述箱体(23)相连通。
3.根据权利要求2所述的氯化钙高盐废水零排放处理装置，其特征在于，所述电渗析膜堆(24)的数量至少为3个，所述电渗析膜堆(24)并联设置;
所述氯气收集口(21)设置于所述箱体(23)的上端，每个所述电渗析膜堆(24)上均设置有一个所述氯气收集口。
4.根据权利要求3所述的氯化钙高盐废水零排放处理装置，其特征在于，所述电渗析膜堆(24)的两端均设置有绝缘固定块(26)，所述电渗析膜堆(24)通过所述绝缘固定块(26)固定于所述箱体(23)的内部。
5.根据权利要求2-4中任意一项所述的氯化钙高盐废水零排放处理装置，其特征在于，所述碳酸钙收集箱(22)设置在所述箱体(23)的下端，所述碳酸钙收集箱(22)为漏斗状，所述碳酸钙收集箱(22)的底端连接有排污阀(9)。
6.根据权利要求2-4中任意一项所述的氯化钙高盐废水零排放处理装置，其特征在于，所述箱体(23)上至少设置有3个输入端(231)，所述输入端(231)均与所述废水箱(1)管路连接，所述输入端(231)处均设置有进水调节阀(232)。
7.根据权利要求6所述的氯化钙高盐废水零排放处理装置，其特征在于，所述箱体(23)上至少设置有3个输出端(233)，所述输出端(233)均与所述淡水箱(3)管路连接，所述输出端(233)处均设置有出水调节阀(234)。
8.根据权利要求7所述的氯化钙高盐废水零排放处理装置，其特征在于，所述输入端(231)均位于所述箱体(23)的其中一个侧壁上;所述输出端(233)均位于所述箱体(23)的另一个侧壁上。
9.根据权利要求6所述的氯化钙高盐废水零排放处理装置，其特征在于，所述废水箱(1)与所述个输入端(231)之间的管路上依次串联有球阀(4)、水泵(5)和止回阀(6)，所述止回阀(6)用于使液体保持单向流通。
10.根据权利要求9所述的氯化钙高盐废水零排放处理装置，其特征在于，所述废水箱(1)与所述输入端(231)之间的管路上还设置有压力表(7)、和流量计(8)，所述压力表(7)用于监控管路中的液体压力，所述流量计(8)用于测量管路中液体的流量，所述压力表(7)和所述流量计(8)均串联于所述止回阀(6)之后。
说明书
氯化钙高盐废水零排放处理装置
技术领域
本发明涉及高盐废水处理技术领域，特别地涉及一种氯化钙高盐废水零排放处理装置。
背景技术
氯化钙高盐废水是指含有高浓度溶解性氯化钙无机盐的废水(一般盐度大于3%的废水)。由于水资源短缺，石油、化工、制药等重污染行业，排放的废水往往含有高浓度的可溶性无机盐分和难降解或有毒有机污染物，给生存环境造成了巨大的压力。目前，高含盐废水的处理技术普遍存在成本高或二次污染的特点，因此人们正在探索采用资源化处理的方式对高盐废水进行处理，但是在资源化处理的过程中，对氯气及碳酸钙等析出物没有进行分离，导致后续的工作难以展开。
发明内容
本发明提供一种氯化钙高盐废水零排放处理装置，用于解决现有技术中存在的氯气及碳酸钙等析出物没有进行分离的技术问题。

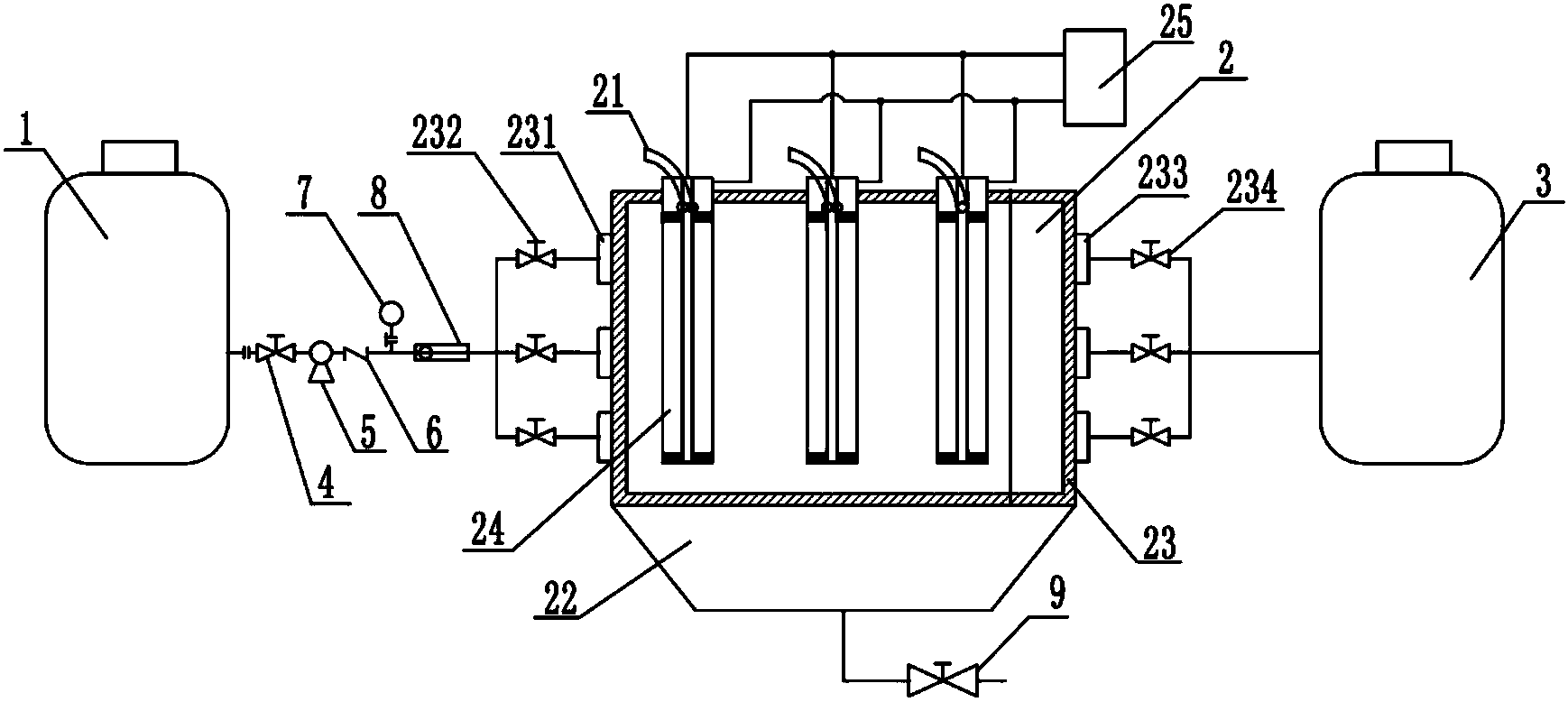

本发明提供一种氯化钙高盐废水零排放处理装置，包括废水箱、资源化装置和淡水箱，所述资源化装置分别与所述废水箱以及所述淡水箱通过管路相连，所述资源化装置的上端设置有氯气收集口和碳酸钙收集箱。
在一个实施方式中，所述资源化装置包括箱体、电渗析膜堆和电源，所述电渗析膜堆设置在所述箱体的内部，所述电渗析膜堆用于使碳酸钙析出;所述电源设置在所述箱体的外部，所述电源与所述箱体电连接;
所述碳酸钙收集箱位于所述箱体的底部且与所述箱体相连通。
在一个实施方式中，所述电渗析膜堆的数量至少为3个，所述电渗析膜堆并联设置;
所述氯气收集口设置于所述箱体的上端，每个所述电渗析膜堆上均设置有一个所述氯气收集口。
在一个实施方式中，所述电渗析膜堆的两端均设置有绝缘固定块，所述电渗析膜堆通过所述绝缘固定块固定于所述箱体的内部。
在一个实施方式中，所述碳酸钙收集箱设置在所述箱体的下端，所述碳酸钙收集箱为漏斗状，所述碳酸钙收集箱的底端连接有排污阀。
在一个实施方式中，所述箱体上至少设置有3个输入端，所述输入端均与所述废水箱管路连接，所述输入端处均设置有进水调节阀。
在一个实施方式中，所述箱体上至少设置有3个输出端，所述输出端均与所述淡水箱管路连接，所述输出端处均设置有出水调节阀。
在一个实施方式中，所述输入端均位于所述箱体的其中一个侧壁上;所述输出端均位于所述箱体的另一个侧壁上。
在一个实施方式中，所述废水箱与所述个输入端之间的管路上依次串联有球阀、水泵和止回阀，所述止回阀用于使液体保持单向流通。
在一个实施方式中，所述废水箱与所述输入端之间的管路上还设置有压力表、和流量计，所述压力表用于监控管路中的液体压力，所述流量计用于测量管路中液体的流量，所述压力表和所述流量计均串联于所述止回阀之后。
与现有技术相比，本发明的优点在于：通过资源化装置对高盐废水进行了处理，使高含盐废水中的钙及氯离子去除而获得淡水，在此过程中高盐废水能够在资源化装置内通过电化学反应形成氯气及碳酸钙后析出，并且对氯气与碳酸钙分别进行排放，即氯气由氯气收集口进行排放，碳酸钙则由碳酸钙收集箱进行回收，整个处理过程不仅可以达到零污染零排放而且为后续的收集和二次利用提供了便利的条件。
