申请日2017.04.28
公开(公告)日2017.06.27
IPC分类号C02F9/06
摘要
本发明涉及一种混床再生高盐废水零排放处理装置，涉及高盐废水处理技术领域，解决现有技术中存在的高盐废水回收难度大、回收效果差的技术问题。本发明的混床再生高盐废水零排放处理装置包括前处理单元，浓缩处理单元和淡水箱，浓缩处理单元包括纳滤浓缩装置和资源化装置，废水经过纳滤浓缩装置后水分子和少部分溶解盐会通过纳滤膜并通过淡水管输送至淡水箱中，剩余的浓水则输入资源化装置中继续进行分离处理，因此对废水的过滤和分离处理更加彻底，利用率更高。
权利要求书

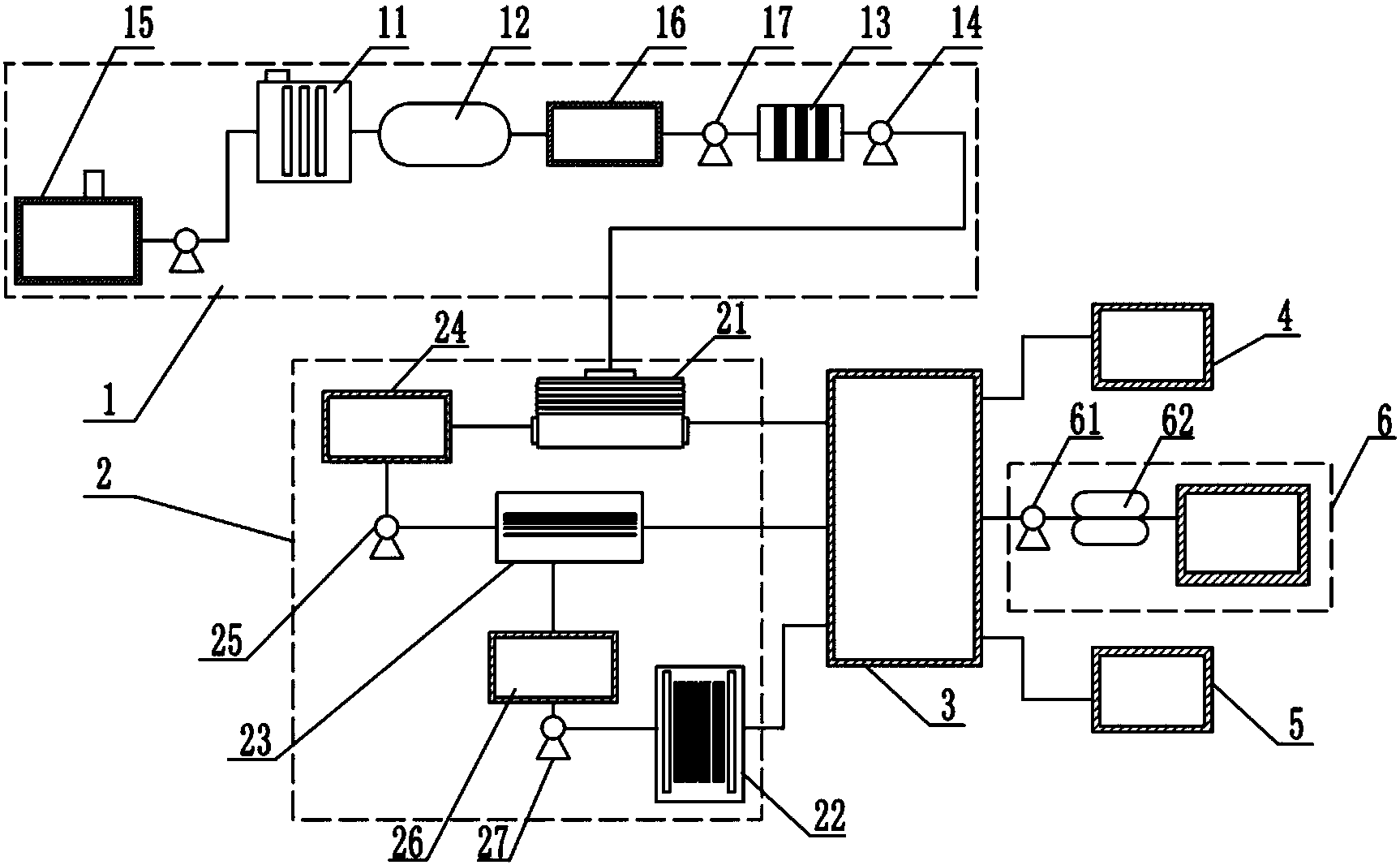

1.一种混床再生高盐废水零排放处理装置，其特征在于，包括前处理单元(1)，浓缩处理单元(2)和淡水箱(3);所述浓缩处理单元(2)包括纳滤浓缩装置(21)和资源化装置(22)，所述纳滤浓缩装置(21)的输入端与所述前处理单元(1)管路连接、输出端与所述资源化装置(22)管路连接;
所述纳滤浓缩装置(21)的淡水输出端和所述资源化装置(22)的输出端均与所述淡水箱(3)管路连接。
2.根据权利要求1所述的混床再生高盐废水零排放处理装置，其特征在于，所述浓缩处理单元(2)还包括浓缩膜堆(23)，所述浓缩膜堆(23)串联于所述纳滤浓缩装置(21)的输出端与所述资源化装置(22)之间的管路上;述浓缩膜堆(23)的淡水输出端与所述淡水箱(3)相连。
3.根据权利要求2所述的混床再生高盐废水零排放处理装置，其特征在于，所述纳滤浓缩装置(21)的输出端与所述浓缩膜堆(23)之间的管路上串联有浓水箱(24)和第一增压泵(25)，所述第一增压泵(25)用于将所述浓水箱(24)中的浓水输送至所述浓缩膜堆(23)中。
4.根据权利要求2或3所述的混床再生高盐废水零排放处理装置，其特征在于，所述浓缩膜堆(23)与所述资源化装置(22)之间的管路上串联有浓盐水箱(26)和第二增压泵(27)，所述第二增压泵(27)用于将所述浓盐水箱(26)中的浓盐水输送至所述资源化装置(22)中。
5.根据权利要求1-3中任意一项所述的混床再生高盐废水零排放处理装置，其特征在于，所述资源化装置(22)的输出端分别连接有碱液箱(4)和酸液箱(5);所述资源化装置(22)与所述碱液箱(4)和所述酸液箱(5)相连的循环管路上分别设有碱液循环泵和酸液循环泵。
6.根据权利要求5所述的混床再生高盐废水零排放处理装置，其特征在于，所述资源化装置(22)包括阳极板(221)、阴极板(222)和资源化膜组(223)，所述资源化膜组(223)位于所述阳极板(221)和所述阴极板(222)之间;所述阳极板(221)和所述阴极板(222)分别与电源相连;
所述资源化膜组(223)包括阴膜(224)、阳膜(225)和双极膜(226)，所述阴膜(224)与所述阳膜(225)之间为盐液室，所述阴膜(224)和所述双极膜(226)之间为酸液室，所述双极膜(224)与所述阳膜(225)之间形成碱液室。
7.根据权利要求1-3中任意一项所述的混床再生高盐废水零排放处理装置，其特征在于，所述前处理单元(1)包括相互串联的集成微滤装置(11)、中水回用超滤装置(12)和保安过滤器(13)，所述保安过滤器(13)通过高压泵(14)与所述纳滤浓缩装置(21)的输入端相连。
8.根据权利要求7所述的混床再生高盐废水零排放处理装置，其特征在于，所述前处理单元(1)还包括中和水池(15)，所述中和水池(15)通过提升泵与所述集成微滤装置(11)的输入端相连;
所述中和水池(15)上设置有氧化剂入口;所述集成微滤装置(11)上设置有还原剂入口。
9.根据权利要求8所述的混床再生高盐废水零排放处理装置，其特征在于，所述超滤装置(12)和所述保安过滤器(13)之间的管路上串联有超滤水箱(16)和第三增压泵(17)，所述第三增压泵(17)用于将所述超滤水箱(16)中的过滤水输送至所述保安过滤器(13)中。
10.根据权利要求9所述的混床再生高盐废水零排放处理装置，其特征在于，所述淡水箱(3)的输出端连接有后处理单元(6)，所述后处理单元包括高压泵(61)、双级反渗透过滤器(62)和储水箱;所述高压泵(61)与所述淡水箱(3)相连，用于将所述淡水箱(3)中的淡水输入至所述双级反渗透过滤器(62)中。
说明书
混床再生高盐废水零排放处理装置
技术领域
本发明涉及高盐废水处理技术领域，特别地涉及一种混床再生高盐废水零排放处理装置。
背景技术
混床再生废水是指：在单级反渗透+混床(阴、阳床)脱盐水制备过程中，阴、阳树脂再生时产生的废水。在制备脱盐水时，树脂不断交换阴、阳离子的同时，逐渐趋于饱和，当树脂饱和时就失去制水能力，这时阴、阳树脂分别用碱、酸再生，氢离子置换出阳离子，氢氧根离子置换阴离子，树脂再生过程中有大量高盐废水产生(水中残余离子基本都是一价离子钠、氯离子)，这些含盐离子的废水，如果将它直接排放，将会对环境污染，并浪费大量水源;如果回收，技术难度很大，现有技术中还没有成型的处理阴、阳树脂再生废水的处理装置。
发明内容
本发明提供一种混床再生高盐废水零排放处理装置，用于解决现有技术中存在的高盐废水回收难度大、回收效果差的技术问题。
本发明提供一种混床再生高盐废水零排放处理装置，包括前处理单元，浓缩处理单元和淡水箱;所述浓缩处理单元包括纳滤浓缩装置和资源化装置，所述纳滤浓缩装置的输入端与所述前处理单元管路连接、输出端与所述资源化装置管路连接;
所述纳滤浓缩装置的淡水输出端和所述资源化装置的输出端均与所述淡水箱管路连接。
在一个实施方式中，所述浓缩处理单元还包括浓缩膜堆，所述浓缩膜堆串联于所述纳滤浓缩装置的输出端与所述资源化装置之间的管路上;述浓缩膜堆的淡水输出端与所述淡水箱相连。
在一个实施方式中，所述纳滤浓缩装置的输出端与所述浓缩膜堆之间的管路上串联有浓水箱和第一增压泵，所述第一增压泵用于将所述浓水箱中的浓水输送至所述浓缩膜堆中。
在一个实施方式中，所述浓缩膜堆与所述资源化装置之间的管路上串联有浓盐水箱和第二增压泵，所述第二增压泵用于将所述浓盐水箱中的浓盐水输送至所述资源化装置中。
在一个实施方式中，所述资源化装置的输出端分别连接有碱液箱和酸液箱;所述资源化装置与所述碱液箱和所述酸液箱相连的循环管路上分别设有碱液循环泵和酸液循环泵。
在一个实施方式中，所述资源化装置包括阳极板、阴极板和资源化膜堆，所述资源化膜堆位于所述阳极板和所述阴极板之间;所述阳极板和所述阴极板分别与电源相连;
所述资源化堆组包括阴膜、阳膜和双极膜，所述阴膜与所述阳膜之间为盐液室，所述阴膜和所述双极膜之间为酸液室，所述双极膜与所述阳膜之间形成碱液室。
在一个实施方式中，所述前处理单元包括相互串联的集成微滤装置、中水回用超滤装置和保安过滤器，所述保安过滤器通过高压泵与所述纳滤浓缩装置的输入端相连。
在一个实施方式中，所述前处理单元还包括中和水池，所述中和水池通过提升泵与所述集成微滤装置的输入端相连;
所述中和水池上设置有氧化剂入口;所述集成微滤装置上设置有还原剂入口。
在一个实施方式中，所述超滤装置和所述保安过滤器之间的管路上串联有超滤水箱和第三增压泵，所述第三增压泵用于将所述超滤水箱中的过滤水输送至所述保安过滤器中。
在一个实施方式中，所述淡水箱的输出端连接有后处理单元，所述后处理单元包括高压泵、双级反渗透过滤器和储水箱;所述高压泵与所述淡水箱相连，用于将所述淡水箱中的淡水输入至所述双级反渗透过滤器中。
与现有技术相比，本发明的优点在于：
(1)废水经过纳滤浓缩装置后水分子和少部分溶解盐会通过纳滤膜并通过淡水管输送至淡水箱中，剩余的浓水则输入资源化装置中继续进行分离处理，因此对废水的过滤和分离处理更加彻底，利用率更高。
(2)对经过资源化装置处理后产生的酸液和碱液分别进行回收利用，使整个处理过程达到零排放。
(3)在进入浓缩处理单元前对废水进行了前处理，即将废水进行前期的过滤，去除一些杂质以及浊度为1度以上的细小微粒，避免阻塞纳滤膜。
