申请日2017.05.12
公开(公告)日2017.07.14
IPC分类号E21B21/06; E21B15/00
摘要
本发明公开了适用于石油钻井污泥的处理设备，包括井架，井架上设有通孔，通孔内设有连接杆，井架的顶部设有凸台，凸台上设有活动杆，活动杆将连接杆固定在通孔内，连接杆的底部设有电机，电机包括驱动轴，驱动轴上设有叶片与固定块，所述井架的两端还设有固定杆，固定杆通过螺纹穿插在井架上，所述井架上还设有进水管与排污管，排污管上设有抽水泵，并且在排污管的出口端设有储存箱。本发明结构简单、方便操作、经济使用，能够将油井内的污泥排出并且收集起来，同时针对干燥的污泥，也能够有效地将其排出，相比传统的工人排污，提高了工作效率，减少劳动强度。

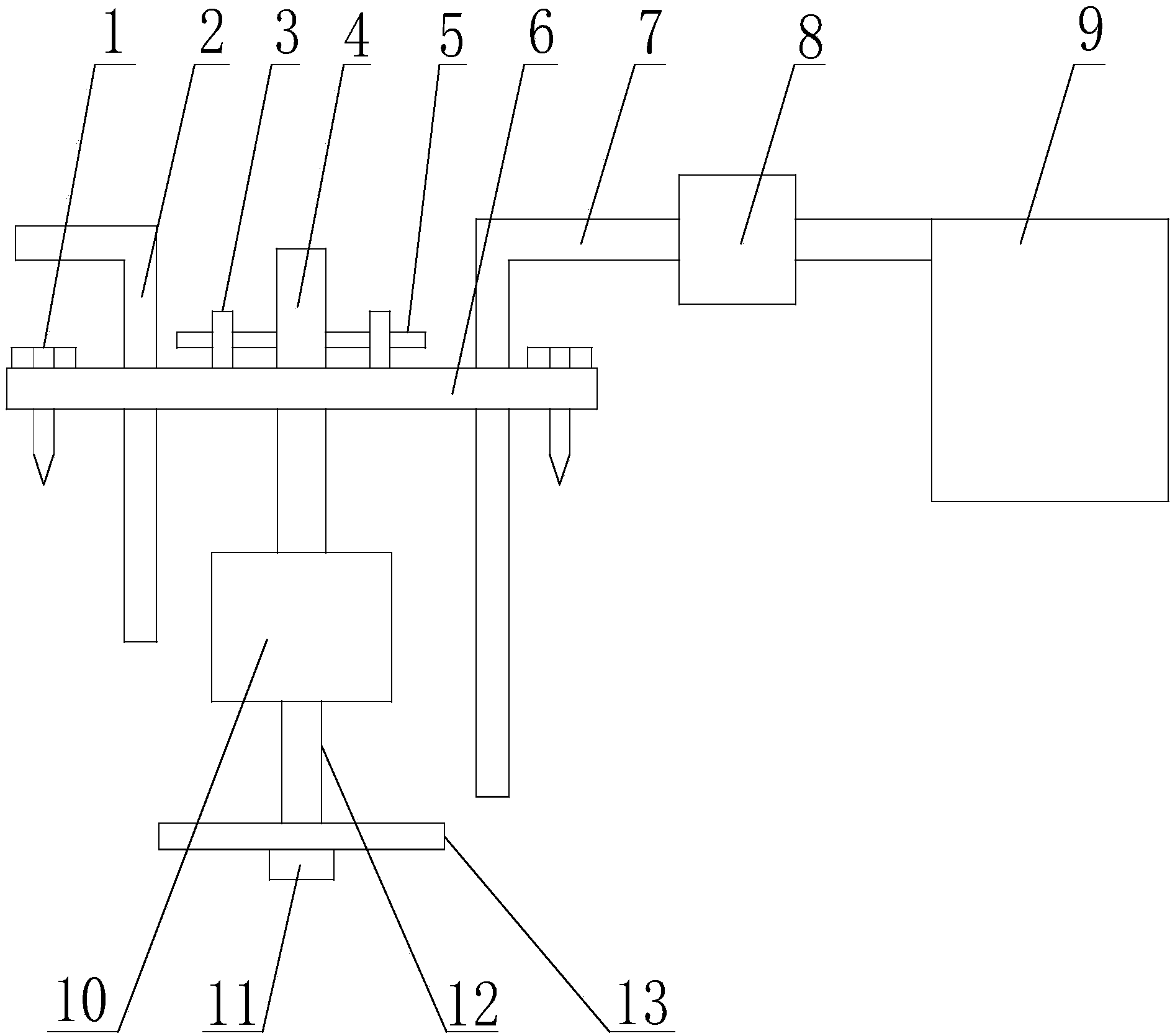

摘要附图
权利要求书
1.适用于石油钻井污泥的处理设备，其特征在于：包括井架(6)，井架(6)上设有连接杆(4)，连接杆(4)穿插在井架(6)的中央位置处，并且连接杆(4)能够沿着井架(6)的轴线移动，连接杆(4)的底端设有电机(10)，电机(10)包括驱动轴(12)，驱动轴(12)的延伸段上设有叶片(13)和固定块(11)，叶片(13)套在驱动轴(12)上，固定块(11)位于驱动轴(12)的末端上，并且固定块(11)将叶片(13)固定在输出轴(12)上，所述井架(6)上还设有进水管(2)和排污管(7)，进水管(2)和排污管(7)均穿插在井架(6)上。
2.根据权利要求1所述的适用于石油钻井污泥的处理设备，其特征在于：所述井架(6)轴线上设有通孔(14)，通孔(14)将顶架(6)的顶部与底部连通，并且连接杆(4)位于通孔(14)内。
3.根据权利要求2所述的适用于石油钻井污泥的处理设备，其特征在于：所述井架(6)的顶部还设有两个凸台(3)，凸台(3)分别位于通孔(14)的轴线两侧，并且凸台(3)上均设有活动杆(5)，活动杆(5)通过螺纹水平连接在凸台(3)内，活动杆(5)将连接杆(4)固定在通孔(14)内。
4.根据权利要求1所述的适用于石油钻井污泥的处理设备，其特征在于：所述井架(6)的两端还设有固定杆(1)，固定杆(1)均通过螺纹穿插在井架(6)上，固定杆(1)顶端的直径比杆身的直径大，并且固定杆(1)底端为圆锥形。
5.根据权利要求1所述的适用于石油钻井污泥的处理设备，其特征在于：所述排污管(7)上设有抽水泵(8)，并且排污管(7)的出污端设有储存箱(9)。
说明书
适用于石油钻井污泥的处理设备
技术领域
本发明涉及一种石油开采设备，具体涉及适用于石油钻井污泥的处理设备。
背景技术
石油，也称原油，是一种粘稠的、深褐色(有时有点绿色的)液体。地壳上层部分地区有石油储存。石油的性质因产地而异，粘度范围很宽，凝固点差别很大(30-60摄氏度)，沸点范围为常温到500摄氏度以上，可溶于多种有机溶剂，不溶于水，但可与水形成乳状液。不过不同的油田的石油的成分和外貌可以区分很大。石油主要被用作燃油和汽油，燃料油和汽油组成目前世界上最重要的一次能源之一。石油也是许多化学工业产品如溶剂、化肥、杀虫剂和塑料等的原料。在地球不断演化的漫长历史过程中，有一些“特殊”时期，如古生代和中生代，大量的植物和动物死亡后，构成其身体的有机物质不断分解，与泥沙或碳酸质沉淀物等物质混合组成沉积层。由于沉积物不断地堆积加厚，导致温度和压力上升，随着这种过程的不断进行，沉积层变为沉积岩，进而形成沉积盆地，这就为石油的生成提供了基本的地质环境。原油的成分主要有：油质(这是其主要成分)、胶质(一种粘性的半固体物质)、沥青质(暗褐色或黑色脆性固体物质)、碳质(一种非碳氢化合物)。石油由碳氢化合物为主混合而成的，具有特殊气味的、有色的可燃性油质液体，天然气是以气态的碳氢化合物为主的各种气体组成的，具有特殊气味的、无色的易燃性混合气体。
从寻找石油到利用石油，大致要经过四个主要环节，即寻找、开采、输送和加工，这四个环节一般又分别称为“石油勘探”、“油田开发”、“油气集输”和“石油炼制”。“石油勘探”有许多方法，但地下是否有油，最终要靠钻井来证实。一个国家在钻井技术上的进步程度，往往反映了这个国家石油工业的发展状况，因此，有的国家竞相宣布本国钻了世界上第一口油井，以表示他们在石油工业发展上迈出了最早的一步。“油田开发”指的是用钻井的办法证实了油气的分布范围，并且油井可以投入生产而形成一定生产规模。从这个意义上说，1821年四川富顺县自流井气田的开发是世界上最早的天然气田。“油气集输”技术也随着油气的开发应运而生，公元1875年左右，自流井气田采用当地盛产的竹子为原料，去节打通，外用麻布缠绕涂以桐油，连接成我们现在称呼的“输气管道”，总长二、三百里，在当时的自流井地区，绵延交织的管线翻越丘陵，穿过沟涧，形成输气网络，使天然气的应用从井的附近延伸到远距离的盐灶，推动了气田的开发，使当时的天然气达到年产7000多万立方米。
目前，在石油开采的钻井过程中会产生大量的淤泥，会影响施工的继续进行，在这种情况下就需要将井内的泥浆排出，传统的方式采用工人排泥或者机器排泥，工人排泥效率较慢，花费大量的劳动力，而传统的排泥设备较为昂贵，而且可选择的余地不大，并且只能针对较为稀的污泥，对面较干燥的污泥时，不能很好地将污泥排出。
发明内容
本发明所要解决的技术问题是克服现有技术的不足，目的在于提供适用于石油钻井污泥的处理设备，结构简单、经济适用，能够将油井内的污泥有效地排出。
本发明通过下述技术方案实现：
适用于石油钻井污泥的处理设备，包括井架，井架上设有连接杆，连接杆穿插在井架的中央位置处，并且连接杆能够沿着井架的轴线移动，连接杆的底端设有电机，电机包括驱动轴，驱动轴的延伸段上设有叶片和固定块，叶片套在驱动轴上，固定块位于驱动轴的末端上，并且固定块将叶片固定在输出轴上，所述井架上还设有进水管和排污管，进水管和排污管均穿插在井架上。
进一步地，所述井架轴线上设有通孔，通孔将顶架的顶部与底部连通，并且连接杆位于通孔内。
进一步地，所述井架的顶部还设有两个凸台，凸台分别位于通孔的轴线两侧，并且凸台上均设有活动杆，活动杆通过螺纹水平连接在凸台内，活动杆将连接杆固定在通孔内。
进一步地，所述井架的两端还设有固定杆，固定杆均通过螺纹穿插在井架上，固定杆顶端的直径比杆身的直径大，并且固定杆底端为圆锥形。
进一步地，所述排污管上设有抽水泵，并且排污管的出污端设有储存箱。
本发明与现有技术相比，具有如下的优点和有益效果：
1、本发明适用于石油钻井污泥的处理设备，利用叶片将大块的污泥搅拌至更小，便于抽水泵能够将污泥吸出，同时面对较为干燥的污泥时，能够先通入液体浸泡软化之后，再将其排出;
2、本发明适用于石油钻井污泥的处理设备，结构简单、经济适用，适用于不同深度的油井，推广范围较广，相比传统的工人除污泥，提高了除污效率，减少了大量的劳动力。
