公布日：2024.02.20
申请日：2023.10.25
分类号：B01D53/75(2006.01)I;B01D53/84(2006.01)I;B01D53/76(2006.01)I;B01D53/00(2006.01)I
摘要
本发明公开了一种污水站废气除臭装置，具体涉及废气处理技术领域，包括净化箱，在净化箱底部安装有支架，在净化箱一端安装有与净化箱内部连通的进气管，在净化箱远离进气管一端的顶部安装有出气管，在净化箱内部设置有竖直排列的第一隔板、第二隔板和第三隔板，第一隔板、第二隔板和第三隔板依次排列，所述第一隔板和净化箱内壁之间形成喷淋区，第一隔板和第二隔板之间形成第一过滤区。本发明在循环过滤除臭的过程中，通过废气的气压驱动废气在净化箱内部流通，通过多个隔板形成不同的区域，能够提升废气在净化箱内停留的时间，通过不同的工序处理，能够有效的提升废气净化除臭的效果。
权利要求书

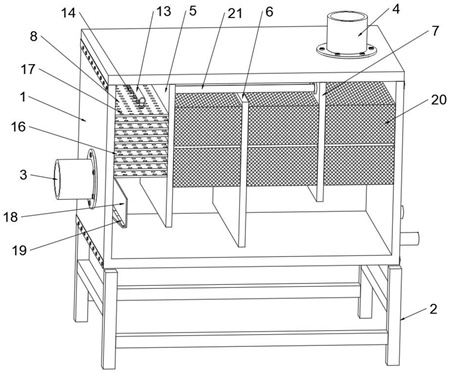

1.一种污水站废气除臭装置，包括净化箱，在净化箱底部安装有支架，在净化箱一端安装有与净化箱内部连通的进气管，在净化箱远离进气管一端的顶部安装有出气管，其特征在于，在净化箱内部设置有竖直排列的第一隔板、第二隔板和第三隔板，第一隔板、第二隔板和第三隔板依次排列，所述第一隔板和净化箱内壁之间形成喷淋区，第一隔板和第二隔板之间形成第一过滤区，第二隔板和第三隔板之间形成第二过滤区，第三隔板和净化箱内壁之间形成排放区；在净化箱内腔底部填充有循环水，在喷淋区底部设置有位于循环水上方的挡板件。
2.根据权利要求1所述的一种污水站废气除臭装置，其特征在于：所述第一隔板顶端与净化箱内腔顶部贴合，第一隔板底端与循环水表面留有间隙，所述进气管位于喷淋区外侧的净化箱外壁上，进气管与喷淋区内部连通，进气管与净化箱连接处的高度高于循环水表面的高度。
3.根据权利要求1所述的一种污水站废气除臭装置，其特征在于：在所述喷淋区内腔顶部安装有横置的喷淋管，在喷淋管底部连通有若干个喷淋头，喷淋管端部延伸至净化箱的外部，在净化箱外壁上安装有喷淋管连通的进水管。
4.根据权利要求3所述的一种污水站废气除臭装置，其特征在于：在所述喷淋头下方固定有若干层生物填料板，在生物填料板上开设有若干个交错设置的第一通孔。
5.根据权利要求1所述的一种污水站废气除臭装置，其特征在于：所述挡板件包括固定在净化箱内壁上的V形挡板，V形挡板的开口朝上设置，在V形挡板的底部开设有若干个第二通孔，V形挡板底部位于循环水表面的上方。
6.根据权利要求1所述的一种污水站废气除臭装置，其特征在于：在所述第一过滤区、第二过滤区和排放区的底部均安装有若干个多级生物过滤床。
7.根据权利要求6所述的一种污水站废气除臭装置，其特征在于：所述第二隔板顶端与净化箱内腔顶部之间留有间隙，第二隔板底端插接在循环水的内部，第三隔板顶端与净化箱内腔顶部固定连接，第三隔板底端位于循环水表面的上方。
8.根据权利要求7所述的一种污水站废气除臭装置，其特征在于：所述第一过滤区和第二过滤区的顶部连通，在连通的区域内安装有紫外线光束灯管，紫外线光束灯管的两端分别固定在第一隔板和第二隔板的顶端。
9.根据权利要求7所述的一种污水站废气除臭装置，其特征在于：在所述净化箱底部的外壁上还安装有两个循环水管。
发明内容
为实现上述目的，本发明提供如下技术方案：一种污水站废气除臭装置，包括净化箱，在净化箱底部安装有支架，在净化箱一端安装有与净化箱内部连通的进气管，在净化箱远离进气管一端的顶部安装有出气管，在净化箱内部设置有竖直排列的第一隔板、第二隔板和第三隔板，第一隔板、第二隔板和第三隔板依次排列，所述第一隔板和净化箱内壁之间形成喷淋区，第一隔板和第二隔板之间形成第一过滤区，第二隔板和第三隔板之间形成第二过滤区，第三隔板和净化箱内壁之间形成排放区；
在净化箱内腔底部填充有循环水，在喷淋区底部设置有位于循环水上方的挡板件。
在一个优选地实施方式中，所述第一隔板顶端与净化箱内腔顶部贴合，第一隔板底端与循环水表面留有间隙，所述进气管位于喷淋区外侧的净化箱外壁上，进气管与喷淋区内部连通，进气管与净化箱连接处的高度高于循环水表面的高度。
在一个优选地实施方式中，在所述喷淋区内腔顶部安装有横置的喷淋管，在喷淋管底部连通有若干个喷淋头，喷淋管端部延伸至净化箱的外部，在净化箱外壁上安装有喷淋管连通的进水管。
在一个优选地实施方式中，在所述喷淋头下方固定有若干层生物填料板，在生物填料板上开设有若干个交错设置的第一通孔。
在一个优选地实施方式中，所述挡板件包括固定在净化箱内壁上的V形挡板，V形挡板的开口朝上设置，在V形挡板的底部开设有若干个第二通孔，V形挡板底部位于循环水表面的上方。
在一个优选地实施方式中，在所述第一过滤区、第二过滤区和排放区的底部均安装有若干个多级生物过滤床。
在一个优选地实施方式中，所述第二隔板顶端与净化箱内腔顶部之间留有间隙，第二隔板底端插接在循环水的内部，第三隔板顶端与净化箱内腔顶部固定连接，第三隔板底端位于循环水表面的上方。
在一个优选地实施方式中，所述第一过滤区和第二过滤区的顶部连通，在连通的区域内安装有紫外线光束灯管，紫外线光束灯管的两端分别固定在第一隔板和第二隔板的顶端。
在一个优选地实施方式中，在所述净化箱底部的外壁上还安装有两个循环水管。
本发明的技术效果和优点：
本发明在循环过滤除臭的过程中，通过废气的气压驱动废气在净化箱内部流通，通过多个隔板形成不同的区域，能够提升废气在净化箱内停留的时间，通过不同的工序处理，能够有效的提升废气净化除臭的效果。
（发明人：马小丰;庄李敬;王光旭;胡邵海;罗纪魁）
