公布日：2024.02.20
申请日：2022.08.08
分类号：C02F3/30(2006.01)I;C02F3/12(2006.01)I;C02F103/06(2006.01)N
摘要
本发明的目的在于提供一种适用于寒冷地区的农村污水分体式AOA‑MBR系统，属于污水处理技术领域，该系统分为两部分，第一部分为地下部分，置于室外地埋至冻层以下，第二部分为地上部分，置于地上预制一体化撬块里，地上部分无需保温，地上部分和地下部分之间的连接管道采用伴热带缠绕保温管的形式以保证管内液体不冻，在AOA‑MBR系统地上部分的四周和顶部设置保温板后覆土埋地下，使系统内的温度维持在15度以上，保证生化部分的污泥活性，从而使处理出水稳定达标。
权利要求书

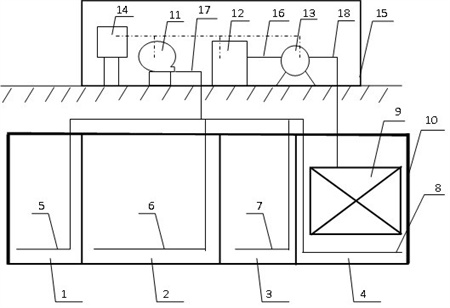

1.一种适用于寒冷地区的农村污水分体式AOA-MBR系统，其主要特征在于，包括地下部分、地上部分和两部分之间连接的管道（17）和管道（18），其中所述地下部分置于室外地埋至冻层以下，四周和顶部设置保温板（10）后覆土埋地下，包括缺氧区（1）、好氧区（2）、兼氧区（3）、MBR区（4）的池体，以及设置在缺氧区的混合搅拌装置一（5）、设置在好氧区的曝气装置一（6）、设置在兼氧区的混合搅拌装置二（7）、设置在MBR区的膜组件和曝气装置二（8），所述地上部分置于地上预制一体化撬块（15）里，地上部分无需保温，包括鼓风机（11）、紫外消毒装置（12）、自吸泵（13）、PLC自动控制系统（14）以及自吸泵与紫外消毒装置之间的管道（16）。
2.根据权利要求1所述的一种适用于寒冷地区的农村污水分体式AOA-MBR系统，其主要特征在于，所述的农村污水处理系统为AOA-MBR工艺，采用缺氧区、好氧区、兼氧区的顺序排列，减少了内回流，降低了能耗，还能根据水质灵活控制兼氧区的溶解氧浓度，增强了设备运行的灵活性，抗水质波动能力增强，保证了出水水质稳定达标。
3.根据权利要求1所述的一种适用于寒冷地区的农村污水分体式AOA-MBR系统，其主要特征在于，所述地上部分和地下部分之间的连接管道（17）和管道（18）采用伴热带缠绕保温管的形式以保证管内液体不冻，包括连接自吸泵和膜组件之间的管道（18），连接鼓风机（11）的管道（17），所述的管道（17）采用总分的形式分别与好氧区（2）的曝气装置一（6）、MBR区（4）的曝气装置二（8）、缺氧区（1）的混合搅拌装置一（5）、兼氧区（3）的混合搅拌装置二（7）进行管道连接。
4.根据权利要求1所述的一种适用于寒冷地区的农村污水分体式AOA-MBR系统，其主要特征在于，所述的PLC自动控制系统（14）通过电线和信号线连接并控制鼓风机（11）、紫外消毒装置（12）和自吸泵（13）。
发明内容
本发明的目的在于提供一种用于寒冷地区的农村污水分体式AOA-MBR系统，该系统在现有MBR技术的基础上，将AOA工艺耦合到MBR工艺中，本发明的农村污水分体式AOA-MBR系统，包括地下部分、地上部分和两部分之间连接的管道，其中所述地下部分置于室外地埋至冻层以下，四周和顶部设置保温板后覆土埋地下，包括缺氧区、好氧区、兼氧区、MBR区的池体，以及设置在缺氧区的混合搅拌装置一、设置在好氧区的曝气装置一、设置在兼氧区的混合搅拌装置二、设置在MBR区的膜组件和曝气装置二，所述地上部分置于地上预制一体化撬块里，地上部分无需保温，包括鼓风机、紫外消毒装置、自吸泵、PLC自动控制系统以及自吸泵与紫外消毒装置之间的管道；其中地上部分和地下部分之间的连接管道采用伴热带缠绕保温管的形式以保证管内液体不冻，包括连接自吸泵和膜组件之间的管道，连接鼓风机的管道采用总分的形式分别与好氧区的曝气装置一、MBR区的曝气装置二、缺氧区的混合搅拌装置一、兼氧区的混合搅拌装置二之间进行连接；其中所述的PLC自动控制系统通过电线和信号线分别连接并控制鼓风机、紫外消毒装置和自吸泵。
本发明的一种适用于寒冷地区的农村污水分体式AOA-MBR系统，与现有技术相比，它有以下优点：1、保证了生化单元的温度，将AOA-MBR系统的生化处理单元埋在冻层以下，将设备单元整体撬块置于地上一体设备间内，并在生化处理单元四周和顶部设置保温板，有效减少污水的热损失，从而维持了污泥的活性。2、采用AOA耦合MBR工艺，采用缺氧区、好氧区、兼氧区的顺序排列，减少了内回流，降低了能耗，还能根据水质灵活控制兼氧区的溶解氧浓度，增强了设备运行的灵活性，抗水质波动能力增强，保证了出水水质稳定达标。3、本系统既解决了寒冷地区农村污水设备“晒太阳”、运行成本高的问题，又节省了土建投资费用，便于系统的管理与维护。
（发明人：孟繁明;曾明;郭庆贺;韩爱龙;沈军彦）
