公布日：2024.03.05
申请日：2023.12.05
分类号：B01D63/04(2006.01)I;C02F1/44(2023.01)I
摘要
本发明公开了一种膜柱组件和污水处理装置，包括第一膜柱和第二膜柱，第一筒体的第一端设有第一管接头，第一筒体的第二端设有第二管接头，第一管接头设有穿过第一产水腔与第一进水腔连通的第一桥接管，第二管接头设有穿过第二产水腔与第一进水腔连通的第二桥接管，第二筒体的第一端设有第三管接头，第三管接头设有与第三产水腔接通的第一过水孔，第二筒体的第二端设有第四管接头，第四管接头设有与第四产水腔接通的第二过水孔，第一侧接口与第三侧接口对接，第三桥接管穿过第一侧接口和第三侧接口，第二侧接口与第四侧接口对接，第四桥接管穿过第二侧接口和第四侧接口。其不仅能密集排布、简化系统，而且可以节省材料、减小占地。
权利要求书

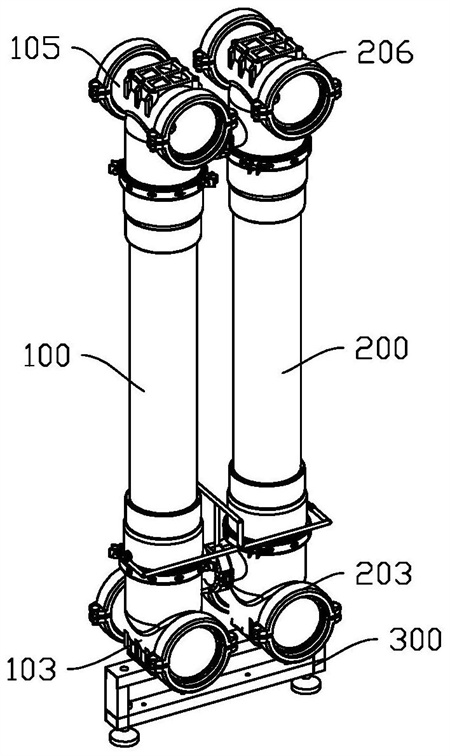

1.一种膜柱组件，其特征在于，包括第一膜柱和第二膜柱，所述第一膜柱包括第一筒体，所述第一筒体内部设有第一进水腔，所述第一筒体的第一端设有第一管接头，所述第一管接头和所述第一筒体之间限定出第一产水腔，所述第一筒体的第二端设有第二管接头，所述第二管接头和所述第一筒体之间限定出第二产水腔，所述第一管接头设有穿过所述第一产水腔与所述第一进水腔连通的第一桥接管，所述第二管接头设有穿过所述第二产水腔与所述第一进水腔连通的第二桥接管，所述第二膜柱包括第二筒体，所述第二筒体内部设有第二进水腔，所述第二筒体的第一端设有第三管接头，所述第三管接头和所述第二筒体之间限定出第三产水腔，所述第三管接头设有与所述第三产水腔接通的第一过水孔，所述第二筒体的第二端设有第四管接头，所述第四管接头和所述第二筒体之间限定出第四产水腔，所述第四管接头设有与所述第四产水腔接通的第二过水孔，所述第一管接头具有第一侧接口，所述第二管接头具有第二侧接口，所述第三管接头具有第三侧接口，所述第四管接头具有第四侧接口，所述第一侧接口与所述第三侧接口对接，并连通所述第一产水腔和第三产水腔，还包括第三桥接管，所述第三桥接管穿过所述第一侧接口和所述第三侧接口，并将所述第一进水腔和所述第二进水腔连通，所述第二侧接口与所述第四侧接口对接，并连通所述第二产水腔和第四产水腔，还包括第四桥接管，所述第四桥接管穿过所述第二侧接口和所述第四侧接口，并将所述第一进水腔和所述第二进水腔连通。
2.根据权利要求1所述的膜柱组件，其特征在于，所述第一筒体的第一端设有第一浇注头，所述第一筒体的第二端设有第二浇注头，所述第一筒体内部在所述第一浇注头和所述第二浇注头之间形成第一进水腔，所述第一进水腔中设有第一中空膜丝，所述第一中空膜丝的端部连接于所述第一浇注头和/或第二浇注头。
3.根据权利要求2所述的膜柱组件，其特征在于，所述第一浇注头包括第一支架，所述第一支架安装于所述第一筒体的第一端，所述第二浇注头包括第二支架，所述第二支架安装于所述第一筒体的第二端，多个所述第一中空膜丝沿所述第一筒体延伸，所述第一中空膜丝的第一端通过塑料浇注于所述第一支架，所述第一中空膜丝的第二端通过塑料浇注于所述第二支架，所述第一中空膜丝的中空内腔与第一筒体两端的第一产水腔和第二产水腔连通。
4.根据权利要求3所述的膜柱组件，其特征在于，所述第一支架和/或所述第二支架的内侧设有第一曝气部件。
5.根据权利要求3所述的膜柱组件，其特征在于，所述第一支架的中部设有贯穿的第一接口，所述第一桥接管连接于所述第一接口，所述第一桥接管设有与所述第三桥接管连接的第五侧接口，所述第二支架的中部设有贯穿的第二接口，所述第二桥接管连接于所述第二接口，所述第二桥接管设有与所述第四桥接管连接的第六侧接口。
6.根据权利要求1所述的膜柱组件，其特征在于，所述第二筒体的第一端设有第三浇注头，所述第二筒体的第二端设有第四浇注头，所述第二筒体内部在所述第三浇注头和所述第四浇注头之间形成第二进水腔，所述第二进水腔中设有第二中空膜丝，所述第二中空膜丝的端部连接于所述第三浇注头和/或第四浇注头。
7.根据权利要求6所述的膜柱组件，其特征在于，所述第三浇注头包括第三支架，所述第三支架安装于所述第二筒体的第一端，所述第四浇注头包括第四支架，所述第四支架安装于所述第二筒体的第二端，多个所述第二中空膜丝沿所述第二筒体延伸，所述第二中空膜丝的第一端通过塑料浇注于所述第三支架，所述第二中空膜丝的第二端通过塑料浇注于所述第四支架，所述第二中空膜丝的中空内腔与第二筒体两端的第三产水腔和第四产水腔连通。
8.根据权利要求7所述的膜柱组件，其特征在于，所述第三支架和/或所述第四支架的内侧设有第二曝气部件。
9.根据权利要求7所述的膜柱组件，其特征在于，所述第三支架的中部设有贯穿的第三接口，所述第三桥接管连接于所述第三接口，所述第四支架的中部设有贯穿的第四接口，所述第四桥接管连接于所述第四接口。
10.一种污水处理装置，其特征在于，包括多个权利要求1～9中任一项所述的膜柱组件，多个所述膜柱组件的第一膜柱的第一管接头依次连接，多个所述膜柱组件的第一膜柱的第二管接头依次连接，多个所述膜柱组件的第二膜柱的第三管接头依次连接，多个所述膜柱组件的第二膜柱的第四管接头依次连接。
发明内容
本发明的目的在于至少解决现有技术中存在的技术问题之一，提供一种膜柱组件和污水处理装置，其不仅能密集排布、简化系统，而且可以节省材料、减小占地。
本发明解决其技术问题所采用的技术方案是：
第一方面，一种膜柱组件，包括第一膜柱和第二膜柱，所述第一膜柱包括第一筒体，所述第一筒体内部设有第一进水腔，所述第一筒体的第一端设有第一管接头，所述第一管接头和所述第一筒体之间限定出第一产水腔，所述第一筒体的第二端设有第二管接头，所述第二管接头和所述第一筒体之间限定出第二产水腔，所述第一管接头设有穿过所述第一产水腔与所述第一进水腔连通的第一桥接管，所述第二管接头设有穿过所述第二产水腔与所述第一进水腔连通的第二桥接管，所述第二膜柱包括第二筒体，所述第二筒体内部设有第二进水腔，所述第二筒体的第一端设有第三管接头，所述第三管接头和所述第二筒体之间限定出第三产水腔，所述第三管接头设有与所述第三产水腔接通的第一过水孔，所述第二筒体的第二端设有第四管接头，所述第四管接头和所述第二筒体之间限定出第四产水腔，所述第四管接头设有与所述第四产水腔接通的第二过水孔，所述第一管接头具有第一侧接口，所述第二管接头具有第二侧接口，所述第三管接头具有第三侧接口，所述第四管接头具有第四侧接口，所述第一侧接口与所述第三侧接口对接，并连通所述第一产水腔和第三产水腔，还包括第三桥接管，所述第三桥接管穿过所述第一侧接口和所述第三侧接口，并将所述第一进水腔和所述第二进水腔连通，所述第二侧接口与所述第四侧接口对接，并连通所述第二产水腔和第四产水腔，还包括第四桥接管，所述第四桥接管穿过所述第二侧接口和所述第四侧接口，并将所述第一进水腔和所述第二进水腔连通。
结合第一方面，在第一方面的某些实现方式中，所述第一筒体的第一端设有第一浇注头，所述第一筒体的第二端设有第二浇注头，所述第一筒体内部在所述第一浇注头和所述第二浇注头之间形成第一进水腔，所述第一进水腔中设有第一中空膜丝，所述第一中空膜丝的端部连接于所述第一浇注头和/或第二浇注头。
结合第一方面和上述实现方式，在第一方面的某些实现方式中，所述第一浇注头包括第一支架，所述第一支架安装于所述第一筒体的第一端，所述第二浇注头包括第二支架，所述第二支架安装于所述第一筒体的第二端，多个所述第一中空膜丝沿所述第一筒体延伸，所述第一中空膜丝的第一端通过塑料浇注于所述第一支架，所述第一中空膜丝的第二端通过塑料浇注于所述第二支架，所述第一中空膜丝的中空内腔与第一筒体两端的第一产水腔和第二产水腔连通。
结合第一方面和上述实现方式，在第一方面的某些实现方式中，所述第一支架和/或所述第二支架的内侧设有第一曝气部件。
结合第一方面和上述实现方式，在第一方面的某些实现方式中，所述第一支架的中部设有贯穿的第一接口，所述第一桥接管连接于所述第一接口，所述第一桥接管设有与所述第三桥接管连接的第五侧接口，所述第二支架的中部设有贯穿的第二接口，所述第二桥接管连接于所述第二接口，所述第二桥接管设有与所述第四桥接管连接的第六侧接口。
结合第一方面和上述实现方式，在第一方面的某些实现方式中，所述第二筒体的第一端设有第三浇注头，所述第二筒体的第二端设有第四浇注头，所述第二筒体内部在所述第三浇注头和所述第四浇注头之间形成第二进水腔，所述第二进水腔中设有第二中空膜丝，所述第二中空膜丝的端部连接于所述第三浇注头和/或第四浇注头。
结合第一方面和上述实现方式，在第一方面的某些实现方式中，所述第三浇注头包括第三支架，所述第三支架安装于所述第二筒体的第一端，所述第四浇注头包括第四支架，所述第四支架安装于所述第二筒体的第二端，多个所述第二中空膜丝沿所述第二筒体延伸，所述第二中空膜丝的第一端通过塑料浇注于所述第三支架，所述第二中空膜丝的第二端通过塑料浇注于所述第四支架，所述第二中空膜丝的中空内腔与第二筒体两端的第三产水腔和第四产水腔连通。
结合第一方面和上述实现方式，在第一方面的某些实现方式中，所述第三支架和/或所述第四支架的内侧设有第二曝气部件。
结合第一方面和上述实现方式，在第一方面的某些实现方式中，所述第三支架的中部设有贯穿的第三接口，所述第三桥接管连接于所述第三接口，所述第四支架的中部设有贯穿的第四接口，所述第四桥接管连接于所述第四接口。
第二方面，一种污水处理装置，包括多个第一方面中任一实现方式所述的膜柱组件，多个所述膜柱组件的第一膜柱的第一管接头依次连接，多个所述膜柱组件的第一膜柱的第二管接头依次连接，多个所述膜柱组件的第二膜柱的第三管接头依次连接，多个所述膜柱组件的第二膜柱的第四管接头依次连接。
上述技术方案中的一个技术方案至少具有如下优点或有益效果之一：多个膜柱在进行连接使用时，能够彼此通过两端的管接头直接连接，组成膜柱串联。通过管接头内的桥接管，合理地赋予膜柱两端的四个管接头进水、产水和浓水区的功能，从而取消传统单支膜柱与主原(浓)水管/主产水管的连接，并采用端头组件串联替代主原、浓和产水管，节省管道制造成本、结构空间及生产材料。组装式的管接头设计可以实现标准化安装，装配精度要求相对更低。而且能够实现密集排布，节省场地占用。
（发明人：鲁显位;胡祥路;吴慧峰）
