公布日：2023.08.11
申请日：2023.04.18
分类号：C02F11/00(2006.01)I;C02F11/13(2019.01)I;C02F11/12(2019.01)I;C02F103/28(2006.01)N
摘要
本发明提供了一种污泥再利用处理装置，属于污泥处理装置技术领域，包括处理箱与退料框，所述退料框固定安装在处理箱的下端面中部，所述退料框内设置有用于对污泥封堵的阀门，还包括：转动筒，所述转动筒设置在处理箱内腔的中部；位移机构，所述处理箱内腔上部设置有位移机构，位移机构用于对转动筒的位置进行变换；转动机构，所述转动机构设置在处理箱的前后侧壁；清除机构，所述清除机构设置在处理箱的内腔。该发明通过清除机构与转动机构等的配合，实现了对处理箱内污泥中的杂质进行清除的同时对污泥中的水分进行蒸发，促进了污泥的干燥使其能够快速的回收。
权利要求书

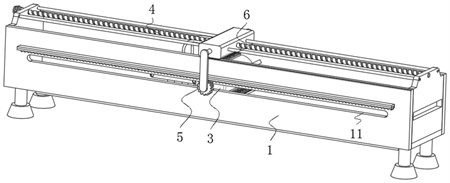

1.一种污泥再利用处理装置，包括处理箱(1)与退料框(2)，所述退料框(2)固定安装在处理箱(1)的下端面中部，所述退料框(2)内设置有用于对污泥封堵的阀门，其特征在于，还包括：转动筒(3)，所述转动筒(3)设置在处理箱(1)内腔的中部；位移机构(4)，所述处理箱(1)内腔上部设置有位移机构(4)，位移机构(4)用于对转动筒(3)的位置进行变换；转动机构(5)，所述转动机构(5)设置在处理箱(1)的前后侧壁，转动机构(5)用于对转动筒(3)进行转动；清除机构(6)，所述清除机构(6)设置在处理箱(1)的内腔，清除机构(6)用于对处理箱(1)内污泥中的大颗粒杂质进行收集清除。
2.根据权利要求1所述的一种污泥再利用处理装置，其特征在于，所述位移机构(4)包括转动安装在处理箱(1)两侧侧壁上的传动丝杠(41)，以及固定安装在处理箱(1)两侧侧壁上的限位杆(42)，所述传动丝杠(41)的外侧壁中部螺纹连接有位移座(43)。
3.根据权利要求2所述的一种污泥再利用处理装置，其特征在于，所述处理箱(1)的左端面通过机架固定安装有驱动电机(44)，所述驱动电机(44)的输出轴端与传动丝杠(41)固定连接，所述限位杆(42)在位移座(43)的内腔滑动。
4.根据权利要求2所述的一种污泥再利用处理装置，其特征在于，所述转动机构(5)包括固定安装在转动筒(3)内腔的安装柱(51)，以及固定安装在处理箱(1)前后端面上部的限位齿条组件(52)，所述安装柱(51)的前端面固定安装有齿轮(53)，所述齿轮(53)的前端面通过转轴转动安装有连接板(54)。
5.根据权利要求4所述的一种污泥再利用处理装置，其特征在于，所述连接板(54)通过转轴与位移座(43)转动连接，所述限位齿条组件(52)包括转动柱(521)、扭簧(522)、限位齿(523)与齿条框(524)，所述齿条框(524)与处理箱(1)的侧壁固定连接，所述转动柱(521)转动安装在齿条框(524)的内壁，所述扭簧(522)缠绕固定在转动柱(521)的内壁，所述扭簧(522)的另一端与齿条框(524)的内壁固定连接。
6.根据权利要求5所述的一种污泥再利用处理装置，其特征在于，所述限位齿(523)固定安装在转动柱(521)的外壁上，当齿轮(53)向右侧位移时，所述限位齿(523)与齿轮(53)啮合连接；当齿轮(53)向左侧位移时，所述限位齿(523)与齿轮(53)滑动连接，所述处理箱(1)的前后侧壁上设置有限位槽(11)，所述安装柱(51)在限位槽(11)的内腔滑动。
7.根据权利要求2所述的一种污泥再利用处理装置，其特征在于，所述转动筒(3)上设置有滑动腔(31)与吸附腔(32)，所述滑动腔(31)与吸附腔(32)相连通，所述清除机构(6)包括通过连接杆(61)与位移座(43)固定连接的存放板(62)，以及滑动安装在滑动腔(31)内腔的收集板(63)，所述吸附腔(32)的内腔底面固定安装有复位弹簧(64)，所述复位弹簧(64)的另一端面与柱磁块(65)固定连接。
8.根据权利要求7所述的一种污泥再利用处理装置，其特征在于，所述收集板(63)的端部固定安装有加热器(631)，所述存放板(62)的下端面固定安装有导向板(621)，导向板(621)用于对污泥中的条形污垢进行导向，所述柱磁块(65)在吸附腔(32)的内腔滑动，所述存放板(62)的两端固定安装有圆磁铁(66)，所述圆磁铁(66)与柱磁块(65)相距较近时，磁力为吸力。
发明内容
为了弥补以上不足，本发明提供了一种污泥再利用处理装置，旨在改善现有的污泥处理装置对污泥干燥的效果较差同时不便对污泥中的大颗粒杂质进行清除的问题。
本发明是这样实现的：
本发明提供一种污泥再利用处理装置，包括处理箱与退料框，所述退料框固定安装在处理箱的下端面中部，所述退料框内设置有用于对污泥封堵的阀门，还包括：
转动筒，所述转动筒设置在处理箱内腔的中部；
位移机构，所述处理箱内腔上部设置有位移机构，位移机构用于对转动筒的位置进行变换；
转动机构，所述转动机构设置在处理箱的前后侧壁，转动机构用于对转动筒进行转动；
清除机构，所述清除机构设置在处理箱的内腔，清除机构用于对处理箱内污泥中的大颗粒杂质进行收集清除。
优选的，所述位移机构包括转动安装在处理箱两侧侧壁上的传动丝杠，以及固定安装在处理箱两侧侧壁上的限位杆，所述传动丝杠的外侧壁中部螺纹连接有位移座。
通过采用上述技术方案，能够带动位移座在处理箱的内部左右两侧进行移动，进而使得转动筒在处理箱的内腔移动。
优选的，所述处理箱的左端面通过机架固定安装有驱动电机，所述驱动电机的输出轴端与传动丝杠固定连接，所述限位杆在位移座的内腔滑动。
优选的，所述转动机构包括固定安装在转动筒内腔的安装柱，以及固定安装在处理箱前后端面上部的限位齿条组件，所述安装柱的前端面固定安装有齿轮，所述齿轮的前端面通过转轴转动安装有连接板。
通过采用上述技术方案，能够使转动筒向处理箱左侧移动时，自身能够发生转动，在向处理箱右侧移动时，自身自身将发生移动。
优选的，所述连接板通过转轴与位移座转动连接，所述限位齿条组件包括转动柱、扭簧、限位齿与齿条框，所述齿条框与处理箱的侧壁固定连接，所述转动柱转动安装在齿条框的内壁，所述扭簧缠绕固定在转动柱的内壁，所述扭簧的另一端与齿条框的内壁固定连接。
优选的，所述限位齿固定安装在转动柱的外壁上，当齿轮向右侧位移时，所述限位齿与齿轮啮合连接；当齿轮向左侧位移时，所述限位齿与齿轮滑动连接，所述处理箱的前后侧壁上设置有限位槽，所述安装柱在限位槽的内腔滑动。
优选的，所述转动筒上设置有滑动腔与吸附腔，所述滑动腔与吸附腔相连通，所述清除机构包括通过连接杆与位移座固定连接的存放板，以及滑动安装在滑动腔内腔的收集板，所述吸附腔的内腔底面固定安装有复位弹簧，所述复位弹簧的另一端面与柱磁块固定连接。
通过采用上述技术方案，能够在转动筒向处理箱左侧移动的同时使收集板能够对污泥中的条形及团状杂质进行清除收集。
优选的，所述收集板的端部固定安装有加热器，所述存放板的下端面固定安装有导向板，导向板用于对污泥中的条形污垢进行导向，所述柱磁块在吸附腔的内腔滑动，所述存放板的两端固定安装有圆磁铁，所述圆磁铁与柱磁块相距较近时，磁力为吸力。
通过采用上述技术方案，能够将收集后的条状及团状杂质掉落在存放板，便于后续人员对杂质的统一收集。
本发明的有益效果是：
对污泥中的杂质进行清除时，在位移机构的配合下，此时位移座能够带动转动筒进行转动，在清除机构的配合下，当复位弹簧处于原长时，此时在复位弹簧自身的弹力作用下，复位弹簧将拉动柱磁块处于吸附腔的内腔底部，在吸附腔与滑动腔内腔气体的压力作用下即可使收集板滑出至滑动腔的外部，配合转动的转动筒即可使收集板也得到转动，在收集板转动向的离心力作用下即可实现对污泥中的条状及团状杂质进行打捞并使其落在收集板的表面，同时，收集板也实现了对污泥进行充分搅拌，使整个装置在对污泥中的杂质进行剔除的同时，在加热器的配合下实现对污泥中的水分进行快速充分的干燥，使整个装置实现对污泥进行回收利用的功能。
（发明人：吴俊;崔怀林）
