公布日：2024.03.12
申请日：2023.12.28
分类号：C02F1/32(2023.01)I;C02F1/78(2023.01)I;C02F1/463(2023.01)I
摘要
本公开涉及一种电絮凝-紫外-臭氧一体化污水处理装置，包括污水处理本体、控制器、电絮凝处理结构、紫外处理结构、臭氧处理结构、搅拌装置；污水处理本体具有反应腔，反应腔顶部有布水器，搅拌装置在反应腔底部；电絮凝处理结构和紫外处理结构设置在布水器和搅拌装置之间。电絮凝处理结构包括相对设置在反应腔腔壁上的阳极极板和阴极极板，紫外处理结构位于阳极极板和阴极极板之间；臭氧处理结构包括连通的臭氧发生器和曝气盘，曝气盘设在反应腔内并位于搅拌装置下方；污水处理本体上设有位于曝气盘下方的排水管，即将电絮凝处理结构、紫外处理结构、臭氧处理结构集成在一起，实现污染物的高效去除，具有占地面积小、处理效率高、适用范围广等优点。
权利要求书

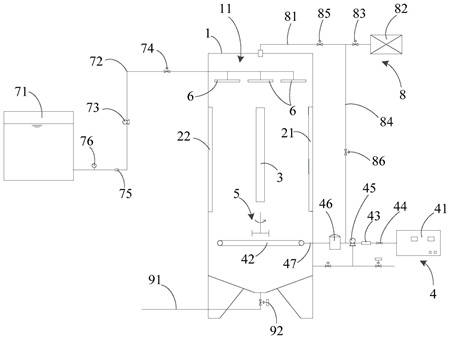

1.一种电絮凝-紫外-臭氧一体化污水处理装置，其特征在于，包括污水处理本体(1)、控制器以及与所述控制器电性连接的电絮凝处理结构、紫外处理结构(3)、臭氧处理结构(4)、搅拌装置(5)；所述污水处理本体(1)具有反应腔(11)，所述反应腔(11)的顶部设置有布水器(6)，所述搅拌装置(5)设置在所述反应腔(11)的底部，所述电絮凝处理结构和所述紫外处理结构(3)均设置在所述反应腔(11)内，并均位于所述搅拌装置(5)和所述布水器(6)之间；所述电絮凝处理结构包括相对设置的阳极极板(21)和阴极极板(22)，所述阳极极板(21)和所述阴极极板(22)均设置在所述反应腔(11)的腔壁上，并分设在所述反应腔(11)的中心线的两侧；所述紫外处理结构(3)位于所述阳极极板(21)和所述阴极极板(22)之间；所述臭氧处理结构(4)包括臭氧发生器(41)以及与所述臭氧发生器(41)连通的曝气盘(42)，所述臭氧发生器(41)设置在所述污水处理本体(1)的外侧，所述曝气盘(42)设置在所述反应腔(11)内，并位于所述搅拌装置(5)的下方；所述污水处理本体(1)的侧壁上设置有与所述反应腔(11)连通的排水管，所述排水管与所述反应腔(11)的结合处位于所述曝气盘(42)的下方。
2.根据权利要求1所述的电絮凝-紫外-臭氧一体化污水处理装置，其特征在于，所述臭氧处理结构(4)还包括缓冲器(43)和第一调节阀(44)；所述臭氧发生器(41)与所述曝气盘(42)通过第一管路(47)连通，所述缓冲器(43)和所述第一调节阀(44)均设置在所述第一管路(47)上，并均与所述控制器电性连接，所述缓冲器(43)用于检测所述第一管路(47)中的压力信号，所述控制器用于根据所述缓冲器(43)采集到的压力信号控制所述第一调节阀(44)调节所述第一管路(47)中的压力。
3.根据权利要求2所述的电絮凝-紫外-臭氧一体化污水处理装置，其特征在于，所述臭氧处理结构(4)还包括设置在所述第一管路(47)上的溶气泵(45)和溶气罐(46)；所述溶气泵(45)和所述溶气罐(46)均位于所述污水处理本体(1)和所述缓冲器(43)之间，所述溶气泵(45)位于所述溶气罐(46)和所述缓冲器(43)之间，所述溶气泵(45)与所述排水管连通，以使所述排水管中的水依次经所述溶气泵(45)、所述溶气罐(46)、所述曝气盘(42)回流至所述反应腔(11)内。
4.根据权利要求1所述的电絮凝-紫外-臭氧一体化污水处理装置，其特征在于，所述电絮凝-紫外-臭氧一体化污水处理装置还包括与所述控制器电性连接的余气收集装置(8)和第一传感器；所述余气收集装置(8)设置在所述污水处理本体(1)的顶部，并与所述反应腔(11)连通，所述第一传感器设置在是所述反应腔(11)内，并用于检测所述反应腔(11)内的臭氧浓度；所述控制器用于在所述第一传感器检测到的臭氧浓度大于预设值时，控制所述余气收集装置(8)工作，以至少回收所述反应腔(11)内的臭氧。
5.根据权利要求4所述的电絮凝-紫外-臭氧一体化污水处理装置，其特征在于，所述余气收集装置(8)包括第二管路(81)以及与所述控制器电性连接的臭氧破坏器(82)、第二调节阀(83)；所述臭氧破坏器(82)设置在所述污水处理本体(1)的一侧，并通过所述第二管路(81)与所述反应腔(11)的顶部连通，所述第二调节阀(83)设置在所述第二管路(81)上。
6.根据权利要求5所述的电絮凝-紫外-臭氧一体化污水处理装置，其特征在于，所述余气收集装置(8)还包括第三管路(84)以及与所述控制器电性连接的第三调节阀(85)和第四调节阀(86)；所述第三管路(84)的一端与所述第二管路(81)连通，所述第三管路(84)的另一端与所述曝气盘(42)连通，所述第三调节阀(85)设置在所述第二管路(81)上，并位于所述第三管路(84)和所述污水处理本体(1)之间，所述第四调节阀(86)设置在所述第三管路(84)上，以使所述第二管路(81)中的臭氧依次经所述第三调节阀(85)、所述第三管路(84)、所述第四调节阀(86)、所述曝气盘(42)回流至所述反应腔(11)内。
7.根据权利要求1所述的电絮凝-紫外-臭氧一体化污水处理装置，其特征在于，所述电絮凝-紫外-臭氧一体化污水处理装置还包括位于所述曝气盘(42)下方的排泥结构；所述排泥结构包括排泥管(91)以及与所述控制器电性连接的排泥泵、排泥阀(92)、第二传感器，所述排泥泵位于所述污水处理本体(1)的外侧，并通过所述排泥管(91)与所述反应腔(11)的底部连通，所述排泥阀(92)设置在所述排泥管(91)上，所述第二传感器设置在所述反应腔(11)内，并用于检测所述反应腔(11)内的泥层高度，所述控制器用于在所述第二传感器检测到的泥层高度大于预设值时控制所述排泥泵和所述排泥阀(92)打开以排泥。
8.根据权利要求7所述的电絮凝-紫外-臭氧一体化污水处理装置，其特征在于，在沿所述布水器(6)至所述曝气盘(42)的方向上，位于所述曝气盘(42)下方的反应腔(11)的内腔依次减小，所述排泥管(91)连接在所述反应腔(11)的最低位置处。
9.根据权利要求1至8任一项所述的电絮凝-紫外-臭氧一体化污水处理装置，其特征在于，所述电絮凝-紫外-臭氧一体化污水处理装置还包括供水结构；所述供水结构包括储水箱(71)、进水管(72)、进水泵(73)、第五调节阀(74)，所述储水箱(71)设置在所述污水处理本体(1)的外侧，并通过所述进水管(72)与所述反应腔(11)连通，所述布水器(6)设置在所述进水管(72)的与所述反应腔(11)连通的一端，所述进水泵(73)和所述第五调节阀(74)均设置在所述进水管(72)上，并均与所述控制器电性连接。
10.根据权利要求9所述的电絮凝-紫外-臭氧一体化污水处理装置，其特征在于，所述供水结构还包括设置在所述进水管(72)上的加药口(75)和监测器(76)；所述加药口(75)用于向所述进水管(72)中加入电解质，所述监测器(76)与所述控制器电性连接，并用于采集所述进水管(72)中的水的电导率，所述控制器用于在所述监测器(76)采集到的电导率小于预设值时，发出提醒加入所述电解质的提醒信号。
发明内容
为了解决上述技术问题或者至少部分地解决上述技术问题，本公开提供了一种电絮凝-紫外-臭氧一体化污水处理装置。
本公开提供了一种电絮凝-紫外-臭氧一体化污水处理装置，包括污水处理本体、控制器以及与所述控制器电性连接的电絮凝处理结构、紫外处理结构、臭氧处理结构、搅拌装置；
所述污水处理本体具有反应腔，所述反应腔的顶部设置有布水器，所述搅拌装置设置在所述反应腔的底部，所述电絮凝处理结构和所述紫外处理结构均设置在所述反应腔内，并均位于所述搅拌装置和所述布水器之间；
所述电絮凝处理结构包括相对设置的阳极极板和阴极极板，所述阳极极板和所述阴极极板均设置在所述反应腔的腔壁上，并分设在所述反应腔的中心线的两侧；所述紫外处理结构位于所述阳极极板和所述阴极极板之间；
所述臭氧处理结构包括臭氧发生器以及与所述臭氧发生器连通的曝气盘，所述臭氧发生器设置在所述污水处理本体的外侧，所述曝气盘设置在所述反应腔内，并位于所述搅拌装置的下方；
所述污水处理本体的侧壁上设置有与所述反应腔连通的排水管，所述排水管与所述反应腔的结合处位于所述曝气盘的下方。
可选的，所述臭氧处理结构还包括缓冲器和第一调节阀；
所述臭氧发生器与所述曝气盘通过第一管路连通，所述缓冲器和所述第一调节阀均设置在所述第一管路上，并均与所述控制器电性连接，所述缓冲器用于检测所述第一管路中的压力信号，所述控制器用于根据所述缓冲器采集到的压力信号控制所述第一调节阀调节所述第一管路中的压力。
可选的，所述臭氧处理结构还包括设置在所述第一管路上的溶气泵和溶气罐；
所述溶气泵和所述溶气罐均位于所述污水处理本体和所述缓冲器之间，所述溶气泵位于所述溶气罐和所述缓冲器之间，所述溶气泵还与所述排水管连通，以使所述排水管中的水依次经所述溶气泵、所述溶气罐、所述曝气盘回流至所述反应腔内。
可选的，所述电絮凝-紫外-臭氧一体化污水处理装置还包括与所述控制器电性连接的余气收集装置和第一传感器；
所述余气收集装置设置在所述污水处理本体的顶部，并与所述反应腔连通，所述第一传感器设置在是所述反应腔内，并用于检测所述反应腔内的臭氧浓度；所述控制器用于在所述第一传感器检测到的臭氧浓度大于预设值时，控制所述余气收集装置工作，以至少回收所述反应腔内的臭氧。
可选的，所述余气收集装置包括第二管路以及与所述控制器电性连接的臭氧破坏器、第二调节阀；
所述臭氧破坏器设置在所述污水处理本体的一侧，并通过所述第二管路与所述反应腔的顶部连通，所述第二调节阀设置在所述第二管路上。
可选的，所述余气收集装置还包括第三管路以及与所述控制器电性连接的第三调节阀和第四调节阀；
所述第三管路的一端与所述第二管路连通，所述第三管路的另一端与所述曝气盘连通，所述第三调节阀设置在所述第二管路上，并位于所述第三管路和所述污水处理本体之间，所述第四调节阀设置在所述第三管路上，以使所述第二管路中的臭氧依次经所述第三调节阀、所述第三管路、所述第四调节阀、所述曝气盘回流至所述反应腔内。
可选的，所述电絮凝-紫外-臭氧一体化污水处理装置还包括位于所述曝气盘下方的排泥结构；
所述排泥结构包括排泥管以及与所述控制器电性连接的排泥泵、排泥阀、第二传感器，所述排泥泵位于所述污水处理本体的外侧，并通过所述排泥管与所述反应腔的底部连通，所述排泥阀设置在所述排泥管上，所述第二传感器设置在所述反应腔内，并用于检测所述反应腔内的泥层高度，所述控制器用于在所述第二传感器检测到的泥层高度大于预设值时控制所述排泥泵和所述排泥阀打开以排泥。
可选的，在沿所述布水器至所述曝气盘的方向上，位于所述曝气盘下方的反应腔的内腔依次减小，所述排泥管连接在所述反应腔的最低位置处。
可选的，所述电絮凝-紫外-臭氧一体化污水处理装置还包括供水结构；
所述供水结构包括储水箱、进水管、进水泵、第五调节阀，所述储水箱设置在所述污水处理本体的外侧，并通过所述进水管与所述反应腔连通，所述布水器设置在所述进水管的与所述反应腔连通的一端，所述进水泵和所述第五调节阀均设置在所述进水管上，并均与所述控制器电性连接。
可选的，所述供水结构还包括设置在所述进水管上的加药口和监测器；
所述加药口用于向所述进水管中加入电解质，所述监测器与所述控制器电性连接，并用于采集所述进水管中的水的电导率，所述控制器用于在所述监测器采集到的电导率小于预设值时，发出提醒加入所述电解质的提醒信号。
本公开实施例提供的技术方案与现有技术相比具有如下优点：
本公开提供的电絮凝-紫外-臭氧一体化污水处理装置，通过设置污水处理本体、控制器以及与控制器电性连接的电絮凝处理结构、紫外处理结构、臭氧处理结构、搅拌装置。污水处理本体具有反应腔，在反应腔的顶部设置布水器，将搅拌装置设置在反应腔的底部，将电絮凝处理结构和紫外处理结构均设置在所述反应腔内，并均位于布水器和搅拌装置之间。电絮凝处理结构包括相对设置的阳极极板和阴极极板，阳极极板和阴极极板均设置在反应腔的腔壁上，并分设在反应腔的中心线的两侧；紫外处理结构位于阳极极板和阴极极板之间。臭氧处理结构包括臭氧发生器以及与臭氧发生器连通的曝气盘，臭氧发生器设置在污水处理本体的外侧，曝气盘设置在反应腔内，并位于搅拌装置的下方。污水处理本体的侧壁上还设置有与反应腔连通的排水管，排水管与反应腔的结合处位于曝气盘的下方。具体使用时，污水自布水器进入至反应腔内，阳极极板和阴极极板通电后可对污水施加电场，使污水中的悬浮物和胶体物质发生聚集形成较大的颗粒，实现固液分离，从而对进入至反应腔内的污水进行絮凝净化处理，污水处理效果较好。同时，紫外处理结构可以杀死水中的微生物和细菌，对污水实现杀菌消毒处理，并且臭氧发生器通过曝气盘向污水中曝入臭氧，臭氧对污水产生强氧化效果，可以降解去除污水中的有机污染物，并具有较强的杀菌能力，可以去除污水中的异味和色度，进一步提升了污水处理效果，提升了净化水的水质，基于此，本实施例的电絮凝-紫外-臭氧一体化污水处理装置将电絮凝处理结构、紫外处理结构、臭氧处理结构集成在一起，即在同一个反应腔内对污水进行絮凝处理、紫外处理、臭氧工艺净化，污水处理工艺丰富，提高了对污水的深度处理，能够更加有效地去除污水中的悬浮物、胶体、有机污染物和微生物等，并可以有效去除污水中的异味额色度，提升了污水处理效果，净化后水的水质较高。同时，将电絮凝处理结构、紫外处理结构、臭氧处理结构集成在一起，在一定程度上减少了占地面积和维护的便捷性。
（发明人：王启泽;王锴;金鹏康;罗嘉豪;金鑫）
