公布日：2023.09.15
申请日：2023.07.17
分类号：C10G1/04(2006.01)I;C02F11/00(2006.01)I;C02F11/121(2019.01)I;C02F1/40(2023.01)I;C02F1/00(2023.01)N
摘要
本发明公开了一种含油污泥的回收处理装置及回收处理方法，本发明涉及含油污泥的回收处理技术领域，包括：第一方仓，该第一方仓的外表面固定连接有第二方仓，所述第二方仓的外表面固定连接有集油仓，所述第一方仓的顶部固定连接有柱体，所述柱体顶部的边缘处固定安装有进料柱，所述柱体顶部的中心处固定安装有电机，所述电机的输出端贯穿柱体的顶部并固定连接有转轴。该含油污泥的回收处理装置及回收处理方法，通过进料斗将含油污泥倒入到柱体内部，通过搅拌杆将萃取剂送到柱体内部，萃取剂将含油污泥中原油的回收，经过过滤板过滤，将油水送入到第一方仓内部，再通过油水分离器将污油和污水分开，将污水和污油分别回收。
权利要求书
1.一种含油污泥的回收处理装置，包括：第一方仓(1)，其特征在于，该第一方仓(1)的外表面固定连接有第二方仓(11)，所述第二方仓(11)的外表面固定连接有集油仓(12)，所述第一方仓(1)的顶部固定连接有柱体(2)，所述柱体(2)顶部的边缘处固定安装有进料柱(3)，所述柱体(2)顶部的中心处固定安装有电机(4)，所述电机(4)的输出端贯穿柱体(2)的顶部并固定连接有转轴(5)，所述转轴(5)的外表面固定连接有搅拌杆(6)，所述柱体(2)的底部固定连接有过滤板(7)，所述第一方仓(1)的内表面开设有过水口(8)，所述过水口(8)的底部贯穿第一方仓(1)并固定连接有油水分离器(9)，所述油水分离器(9)的底部固定连接在第二方仓(11)内腔的底部，所述第二方仓(11)的底部固定连接有过滤器(10)。
2.根据权利要求1所述的一种含油污泥的回收处理装置，其特征在于：所述进料柱(3)包括进料管(31)，所述进料管(31)的底部固定连接在柱体(2)的顶部，所述进料管(31)的顶部固定连接有防堵柱(32)，所述进料管(31)的底部贯穿柱体(2)并固定连接有滤渣器(33)。
3.根据权利要求2所述的一种含油污泥的回收处理装置，其特征在于：所述防堵柱(32)包括圆柱(321)，所述圆柱(321)固定连接在进料管(31)的外表面，所述进料管(31)的顶部固定连接有进料斗(322)，所述圆柱(321)内腔的底部固定连接有伸缩杆(323)，所述伸缩杆(323)的顶部固定连接有引导柱(324)。
4.根据权利要求2所述的一种含油污泥的回收处理装置，其特征在于：所述滤渣器(33)包括锥体(331)，所述锥体(331)的顶部固定连接在进料管(31)的底部，所述锥体(331)的底部固定连接有固定板(332)，所述固定板(332)的顶部固定连接有第一弹簧(333)，所述第一弹簧(333)的顶端固定连接有圆锥(334)。
5.根据权利要求1所述的一种含油污泥的回收处理装置，其特征在于：所述搅拌杆(6)包括搅拌柱(61)，所述搅拌柱(61)靠近转轴(5)的一侧固定连接在转轴(5)的外表面，所述搅拌柱(61)的内表面固定连接有挡板(62)，所述挡板(62)的内表面滑动连接有滑动柱(63)。
6.根据权利要求5所述的一种含油污泥的回收处理装置，其特征在于：所述滑动柱(63)包括底板(631)，所述底板(631)的外表面固定连接在挡板(62)内表面的底部，所述底板(631)的顶部固定连接有弹簧杆(632)，所述弹簧杆(632)的顶部固定连接有挡块(633)，所述挡块(633)的底部固定连接有直柱(634)，所述直柱(634)的外表面滑动连接在挡板(62)的内表面。
7.根据权利要求1所述的一种含油污泥的回收处理装置，其特征在于：所述油水分离器(9)包括水管(91)，所述水管(91)靠近第一方仓(1)的一侧固定连接过水口(8)的底部，所述水管(91)的另一侧固定连接有固定柱(92)，所述固定柱(92)内腔的顶部固定连接有第二弹簧(94)，所述第二弹簧(94)的底部固定连接有竖柱(93)，所述竖柱(93)的外表面滑动连接在固定柱(92)的外表面，所述固定柱(92)的外表面开设有进料孔(95)。
8.根据权利要求7所述的一种含油污泥的回收处理装置，其特征在于：所述竖柱(93)外表面的底部开设有出水孔(96)，所述竖柱(93)外表面的顶部开设有出油孔(97)，所述固定柱(92)的外表面固定连接有连接管(98)，所述连接管(98)的另一端固定连接在集油仓(12)的外表面。
9.一种含油污泥的回收处理方法，其特征在于：包括以下步骤：步骤一、倒入污泥，通过进料斗(322)将含油污泥倒入到柱体(2)内部，含油污泥顺着圆柱(321)进入到进料管(31)，再顺着进料管(31)进入到滤渣器(33)的上方，含油污泥通过锥体(331)，锥体(331)将含油污泥中的杂质过滤出来，含油污泥顺着锥体(331)进入到柱体(2)中；步骤二、加萃取剂，含油污泥进入到柱体(2)后，电机(4)带动搅拌柱(61)转动，搅拌柱(61)带动挡板(62)和滑动柱(63)转动，挡块(633)受到离心力的作用，压缩弹簧杆(632)，萃取剂顺着挡板(62)和挡块(633)之间的间隙流出，被搅拌柱(61)搅拌和含油污泥均匀混合；步骤三、过滤沉淀，萃取剂和含油污泥混合，萃取剂将含油污泥中原油的回收，油水经过过滤板(7)进入到第一方仓(1)的内部，经过沉淀，油水中较重的污水和较轻的污油分层，经过过水口(8)流向油水分离器(9)；步骤四、油污分离，油水通过水管(91)流动到竖柱(93)内部，在重力的作用下，带动竖柱(93)向下滑动，较重的污水带动竖柱(93)下滑到出水孔(96)和固定柱(92)的底部孔洞重合，然后从出水孔(96)流动到第二方仓(11)内部，较轻的污油带动竖柱(93)下滑到出油孔(97)和连接管(98)重合，然后从出油孔(97)流动到集油仓(12)内部。
发明内容
为实现以上目的，本发明通过以下技术方案予以实现：一种含油污泥的回收处理装置，包括：第一方仓，该第一方仓的外表面固定连接有第二方仓，所述第二方仓的外表面固定连接有集油仓，所述第一方仓的顶部固定连接有柱体，所述柱体顶部的边缘处固定安装有进料柱，所述柱体顶部的中心处固定安装有电机，所述电机的输出端贯穿柱体的顶部并固定连接有转轴，所述转轴的外表面固定连接有搅拌杆，所述柱体的底部固定连接有过滤板，所述第一方仓的内表面开设有过水口，所述过水口的底部贯穿第一方仓并固定连接有油水分离器，所述油水分离器的底部固定连接在第二方仓内腔的底部，所述第二方仓的底部固定连接有过滤器，通过进料斗将含油污泥倒入到柱体内部，再通过搅拌杆将萃取剂送到柱体内部，油污顺着过滤板进入到第一方仓内部，再经过油水分离器将污油和污水分开。
优选的，所述进料柱包括进料管，所述进料管的底部固定连接在柱体的顶部，所述进料管的顶部固定连接有防堵柱，所述进料管的底部贯穿柱体并固定连接有滤渣器，含油污泥通过进料斗进入到柱体内部。
优选的，所述防堵柱包括圆柱，所述圆柱固定连接在进料管的外表面，所述进料管的顶部固定连接有进料斗，所述圆柱内腔的底部固定连接有伸缩杆，所述伸缩杆的顶部固定连接有引导柱，防堵柱的结构可以防止进料管堵塞。
优选的，所述滤渣器包括锥体，所述锥体的顶部固定连接在进料管的底部，所述锥体的底部固定连接有固定板，所述固定板的顶部固定连接有第一弹簧，所述第一弹簧的顶端固定连接有圆锥，滤渣器将含油污泥的一些固体杂质初步过滤。
优选的，所述搅拌杆包括搅拌柱，所述搅拌柱靠近转轴的一侧固定连接在转轴的外表面，所述搅拌柱的内表面固定连接有挡板，所述挡板的内表面滑动连接有滑动柱，搅拌器将萃取剂加入到柱体内部，将萃取剂和含油污泥搅拌混合。
优选的，所述滑动柱包括底板，所述底板的外表面固定连接在挡板内表面的底部，所述底板的顶部固定连接有弹簧杆，所述弹簧杆的顶部固定连接有挡块，所述挡块的底部固定连接有直柱，所述直柱的外表面滑动连接在挡板的内表面，受到离心力的影响，挡块方块挡板，萃取剂顺着两者的间隙流动到柱体内部。
优选的，所述油水分离器包括水管，所述水管靠近第一方仓的一侧固定连接过水口的底部，所述水管的另一侧固定连接有固定柱，所述固定柱内腔的顶部固定连接有第二弹簧，所述第二弹簧的底部固定连接有竖柱，所述竖柱的外表面滑动连接在固定柱的外表面，所述固定柱的外表面开设有进料孔，油水通过水管进入到竖柱内部，再顺着固定柱流出。
优选的，所述竖柱外表面的底部开设有出水孔，所述竖柱外表面的顶部开设有出油孔，所述固定柱的外表面固定连接有连接管，所述连接管的另一端固定连接在集油仓的外表面，竖柱将污油和污水分开处理。

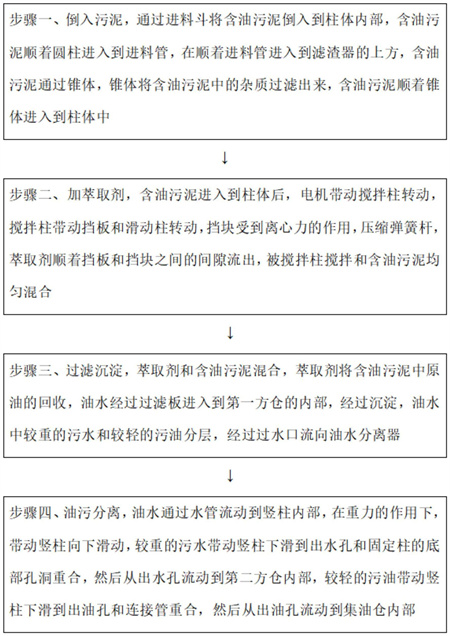

一种含油污泥的回收处理方法，包括以下步骤：
步骤一、倒入污泥，通过进料斗将含油污泥倒入到柱体内部，含油污泥顺着圆柱进入到进料管，再顺着进料管进入到滤渣器的上方，含油污泥通过锥体，锥体将含油污泥中的杂质过滤出来，含油污泥顺着锥体进入到柱体中；
步骤二、加萃取剂，含油污泥进入到柱体后，电机带动搅拌柱转动，搅拌柱带动挡板和滑动柱转动，挡块受到离心力的作用，压缩弹簧杆，萃取剂顺着挡板和挡块之间的间隙流出，被搅拌柱搅拌和含油污泥均匀混合；
步骤三、过滤沉淀，萃取剂和含油污泥混合，萃取剂将含油污泥中原油的回收，油水经过过滤板进入到第一方仓的内部，经过沉淀，油水中较重的污水和较轻的污油分层，经过过水口流向油水分离器；
步骤四、油污分离，油水通过水管流动到竖柱内部，在重力的作用下，带动竖柱向下滑动，较重的污水带动竖柱下滑到出水孔和固定柱的底部孔洞重合，然后从出水孔流动到第二方仓内部，较轻的污油带动竖柱下滑到出油孔和连接管重合，然后从出油孔流动到集油仓内部。
本发明提供了一种含油污泥的回收处理装置及回收处理方法。具备以下有益效果：
一、该含油污泥的回收处理装置及回收处理方法，通过防堵柱防止进料管堵塞，含油污泥从进料斗倒入，顺着圆柱流动到引导柱处，再顺着引导柱流动到进料管内部，当进料管的入口堵塞时，伸缩杆带动引导柱下滑，使得进料管的入口变大，含油污泥可以顺利进入到进料管内部。
二、该含油污泥的回收处理装置及回收处理方法，通过滤渣器对含油污泥进行初步处理，含油污泥顺着锥体向下滑动，经过圆锥时，圆锥可以将含油污泥中的大块固体杂质过滤掉，减轻柱体处理含油污泥的负担，当圆锥过滤的杂质过多时，圆锥会带动第一弹簧压缩，放开锥体，防止滤渣器堵塞。
三、该含油污泥的回收处理装置及回收处理方法，通过搅拌杆将萃取剂加入到含油污泥的内部，搅拌杆转动，挡块受到离心力的作用向外滑动，挡块放开挡板，萃取剂顺着挡板和挡块之间的间隙流出，搅拌柱将萃取剂和含油污泥搅拌混合。
四、该含油污泥的回收处理装置及回收处理方法，通过油水分离器将污油和污水分开，污油和污水通过水管流动到竖柱内部，带动竖柱向下滑动，带动竖柱下滑，分别从出水孔和出油孔流出，污水流动到第二方仓内部，污油流动到集油仓内部。
（发明人：虞建浔;杨仑;王宗凯）
