公布日：2024.04.12
申请日：2024.02.28
分类号：C02F9/00(2023.01)I;B01D53/62(2006.01)I;B01D53/84(2006.01)I;C02F3/30(2023.01)N;C02F1/00(2023.01)N;C02F1/32(2023.01)N;C02F1/66(2023.01)N
摘要
本发明属于污水处理技术领域，提供了一种生活污水低碳处理装置及方法，上述生活污水低碳处理装置，先将生活污水输入所述厌氧池内反应，以将有机物转化为化合物，并产生二氧化碳气体；然后将厌氧池内的污水输入生化膜反应池，以分解并吸收污水内的氮、磷、钾元素，并降低污水的化学需氧量；再将生化膜反应池内的污水输入至沉淀池进行沉淀，以得到符合排放标准的水；同时，通过气体收集装置将所述二氧化碳气体排入所述种植区内，并通过所述补光灯进行夜间补光，以使得种植区的植物日夜进行光合作用，并将污水处理过程中产生的二氧化碳气体通过植物光合作用吸收，极大地减小了二氧化碳气体的排放量。
权利要求书
1.一种生活污水低碳处理装置，其特征在于，包括厌氧池、设于所述厌氧池一侧的生化膜反应池、设于所述生化膜反应池一侧的沉淀池、设于所述沉淀池上端的污泥晾晒池、设于所述沉淀池一侧的设备间、设于所述设备间内的气体收集装置，以及设于所述设备间上端的种植区，所述种植区包括土培种植区和水培种植区，所述沉淀池内设有污泥提升机构，所述污泥提升机构包括污泥提升泵和与所述污泥提升泵连接的污泥提升管，所述污泥提升管的上端延伸至所述污泥晾晒池内，所述气体收集装置包括设于所述设备间内的吸气泵和与所述吸气泵连接的吸气管、排气管，所述吸气管的末端延伸至所述厌氧池内，所述排气管的排气端延伸至所述水培种植区内，所述种植区的上端设有透光罩，所述透光罩靠近所述污泥晾晒池的一侧设有进出口，所述透光罩内设有补光灯，所述透光罩的上端设有与所述补光灯连接的太阳能发电模组。
2.根据权利要求1所述的生活污水低碳处理装置，其特征在于，所述生化膜反应池内还设有污泥回流系统。
3.根据权利要求2所述的生活污水低碳处理装置，其特征在于，所述污泥回流系统包括污泥回流泵和与所述污泥回流泵连接的污泥回流管，所述污泥回流管的末端延伸至所述厌氧池内。
4.根据权利要求1所述的生活污水低碳处理装置，其特征在于，所述厌氧池的进水口的上侧设有提篮式栅格网。
5.根据权利要求1所述的生活污水低碳处理装置，其特征在于，所述生化膜反应池内设有生物床填料和生化膜。
6.根据权利要求1所述的生活污水低碳处理装置，其特征在于，所述厌氧池的进水侧还设有蓄水池，所述蓄水池内设有自动上水机构。
7.根据权利要求6所述的生活污水低碳处理装置，其特征在于，所述自动上水机构包括水位计、与所述水位计电性连接的进水泵，以及与所述进水泵连接的进水管，所述进水管的末端延伸至所述厌氧池内。
8.根据权利要求6所述的生活污水低碳处理装置，其特征在于，所述蓄水池的一侧还设有加药装置。
9.根据权利要求1所述的生活污水低碳处理装置，其特征在于，所述沉淀池内还设有紫外线消毒灯。
10.一种生活污水低碳处理方法，其特征在于，应用于权利要求1-9中任一一项所述的生活污水低碳处理装置，所述方法包括：将生活污水输入所述厌氧池内反应，以将有机物转化为化合物，并产生二氧化碳气体；将厌氧池内的污水输入生化膜反应池，以分解并吸收污水内的氮、磷、钾元素，并降低污水的化学需氧量；将生化膜反应池内的污水输入至沉淀池进行沉淀；通过气体收集装置将所述二氧化碳气体排入所述种植区内，并通过所述补光灯进行夜间补光，以使得种植区的植物日夜进行光合作用。
发明内容
本发明的目的是提供一种生活污水低碳处理装置，以解决现有的生活污水处理方式排放大量的二氧化碳气体的问题。

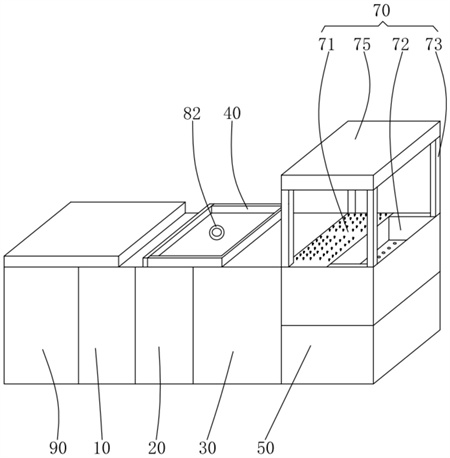

本发明提供了一种生活污水低碳处理装置，包括厌氧池、设于所述厌氧池一侧的生化膜反应池、设于所述生化膜反应池一侧的沉淀池、设于所述沉淀池上端的污泥晾晒池、设于所述沉淀池一侧的设备间、设于所述设备间内的气体收集装置，以及设于所述设备间上端的种植区，所述种植区包括土培种植区和水培种植区，所述沉淀池内设有污泥提升机构，所述污泥提升机构包括污泥提升泵和与所述污泥提升泵连接的污泥提升管，所述污泥提升管的上端延伸至所述污泥晾晒池内，所述气体收集装置包括设于所述设备间内的吸气泵和与所述吸气泵连接的吸气管、排气管，所述吸气管的末端延伸至所述厌氧池内，所述排气管的排气端延伸至所述水培种植区内，所述种植区的上端设有透光罩，所述透光罩靠近所述污泥晾晒池的一侧设有进出口，所述透光罩内设有补光灯，所述透光罩的上端设有与所述补光灯连接的太阳能发电模组。
上述生活污水低碳处理装置，先将生活污水输入所述厌氧池内反应，以将有机物转化为化合物，并产生二氧化碳气体；然后将厌氧池内的污水输入生化膜反应池，以分解并吸收污水内的氮、磷、钾元素，并降低污水的化学需氧量；再将生化膜反应池内的污水输入至沉淀池进行沉淀，以得到符合排放标准的水；同时，通过气体收集装置将所述二氧化碳气体排入所述种植区内，并通过所述补光灯进行夜间补光，以使得种植区的植物日夜进行光合作用，并将污水处理过程中产生的二氧化碳气体通过植物光合作用吸收，极大地减小了二氧化碳气体的排放量。
进一步地，所述生化膜反应池内还设有污泥回流系统。
进一步地，所述污泥回流系统包括污泥回流泵和与所述污泥回流泵连接的污泥回流管，所述污泥回流管的末端延伸至所述厌氧池内。
进一步地，所述厌氧池的进水口的上侧设有提篮式栅格网。
进一步地，所述生化膜反应池内设有生物床填料和生化膜。
进一步地，所述厌氧池的进水侧还设有蓄水池，所述蓄水池内设有自动上水机构。
进一步地，所述自动上水机构包括水位计、与所述水位计电性连接的进水泵，以及与所述进水泵连接的进水管，所述进水管的末端延伸至所述厌氧池内。
进一步地，所述蓄水池的一侧还设有加药装置。
进一步地，所述沉淀池内还设有紫外线消毒灯。
本发明还提供了一种生活污水低碳处理方法，应用于上述任一一项所述的生活污水低碳处理装置，所述方法包括：
将生活污水输入所述厌氧池内反应，以将有机物转化为化合物，并产生二氧化碳气体；
将厌氧池内的污水输入生化膜反应池，以分解并吸收污水内的氮、磷、钾元素，并降低污水的化学需氧量；
将生化膜反应池内的污水输入至沉淀池进行沉淀；
通过气体收集装置将所述二氧化碳气体排入所述种植区内，并通过所述补光灯进行夜间补光，以使得种植区的植物日夜进行光合作用。
（发明人：胡华;邱俊;王玉杰;郭若彬;李莹莹;邱进;戴榕;项名智;陈明）
