公布日：2023.10.24
申请日：2022.04.06
分类号：C02F9/00(2023.01)I;C01B17/027(2006.01)I;C02F101/10(2006.01)N;C02F1/00(2023.01)N
摘要
本发明提供了一种用于IGCC含硫废水排放的系统，包括硫磺成浆槽、熔硫釜、含硫废水罐、污水处理池，在所述熔硫釜与所述含硫废水罐之间设置沉降槽，在所述含硫废水罐与所述污水处理池之间设置排渣过滤器，在所述熔硫釜中产生的含硫废水经初步冷却后与沉降槽连通，经沉降作用后的含硫废水经过第二排放泵加压后泵送至排渣过滤器过滤，将过滤后的液体排放至污水处理池。本发明所述的用于IGCC含硫废水排放的系统，结构合理，处理工艺简单，使得经过优化排放系统处理熔硫釜产生的含硫废水，可以有效地减少熔硫釜的堵塞情况，使之能够长时间稳定运行，维持脱硫工艺系统的正常生产，并且降低了环保风险。
权利要求书

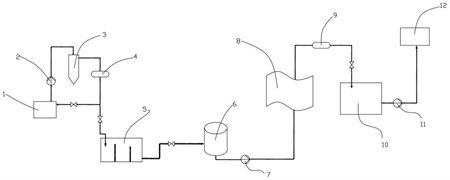

1.一种用于IGCC含硫废水排放的系统，其特征在于，包括硫磺成浆槽(1)、熔硫釜(3)、含硫废水罐(6)、污水处理池(10)，在所述熔硫釜(3)与所述含硫废水罐(6)之间设置沉降槽(5)，在所述含硫废水罐(6)与所述污水处理池(10)之间设置排渣过滤器(8)，所述硫磺成浆槽(1)中的硫磺浆液经过第一排放泵(2)加压后泵送至熔硫釜(3)熔融精制，在所述熔硫釜(3)中产生的含硫废水经初步冷却后与沉降槽(5)连通，经沉降作用后的含硫废水经过第二排放泵(7)加压后泵送至排渣过滤器(8)过滤，将过滤后的液体排放至污水处理池(10)。
2.根据权利要求1所述的用于IGCC含硫废水排放的系统，其特征在于，所述沉降槽(5)为多级溢流沉降装置。
3.根据权利要求2所述的用于IGCC含硫废水排放的系统，其特征在于，所述沉降槽(5)包括槽体(501)，在所述槽体(501)内设置第一溢流板(502)和第二溢流板(503)，所述第一溢流板(502)、所述第二溢流板(503)将所述槽体(501)分为三个分槽，分别为第一分槽(504)、第二分槽(505)、第三分槽(506)，所述第一分槽(504)通过联通管线与熔硫釜(3)联通，其中，所述第一溢流板(502)的高度高于所述第二溢流板(503)的高度，所述第一分槽(504)的体积大于所述第二分槽(505)的体积，所述第一分槽(504)的体积大于所述第三分槽(506)的体积。
4.根据权利要求3所述的用于IGCC含硫废水排放的系统，其特征在于，在所述沉降槽(5)的底部设置通气装置。
5.根据权利要求1～4任意一项所述的用于IGCC含硫废水排放的系统，其特征在于，所述排渣过滤器(8)为袋式过滤器，在排渣过滤器(8)内部设置能够过滤硫磺颗粒的过滤装置，在所述排渣过滤器(8)的底部设置底部排放阀门(18)，所述底部排放阀门(18)与硫磺成浆槽(1)连通，在所述排渣过滤器(8)上设置进气装置(13)，所述进气装置(13)能够向排渣过滤器(8)内部的过滤装置吹气，所述进气装置(13)吹气的方向与含硫废水在排渣过滤器(8)内部的流动方向相反。
6.根据权利要求5所述的用于IGCC含硫废水排放的系统，其特征在于，在所述排渣过滤器(8)与出口阀门(19)之间设置若干个连通支路(15)，在每个所述连通支路(15)上设置控制阀门(16)，所述进气装置(13)通过通气阀门(14)与所述连通支路(15)连通。
7.根据权利要求6所述的用于IGCC含硫废水排放的系统，其特征在于，多个所述连通支路(15)在所述排渣过滤器(8)上自上而下布置。
8.根据权利要求7所述的用于IGCC含硫废水排放的系统，其特征在于，所述排渣过滤器(8)的进出口管线压差大于预设压差AMPa或者排渣过滤器(8)运行时长达到Bmin时，进气装置(13)启动工作，其中，A、B为经验阈值。
9.根据权利要求1或8所述的用于IGCC含硫废水排放的系统，其特征在于，所述第一排放泵(2)为硫磺泡沫泵。
10.根据权利要求9所述的用于IGCC含硫废水排放的系统，其特征在于，在所述熔硫釜(3)与所述沉降槽(5)之间设置第一换热器(4)，所述第一换热器(4)用于对所述熔硫釜(3)排放的含硫废水进行降温；在所述排渣过滤器(8)与所述污水处理池(10)之间设置第二换热器(9)，所述第二换热器(9)用于对所述排渣过滤器(8)过滤后的含硫废水进行降温。
发明内容
有鉴于此，本发明旨在提出一种用于IGCC含硫废水排放的系统，优化含硫废水的排放途径，可以有效地减少熔硫釜的堵塞情况，持续维持脱硫工艺系统的正常生产。
为达到上述目的，本发明的技术方案是这样实现的：
一种用于IGCC含硫废水排放的系统，包括硫磺成浆槽、熔硫釜、含硫废水罐、污水处理池，在所述熔硫釜与所述含硫废水罐之间设置沉降槽，在所述含硫废水罐与所述污水处理池之间设置排渣过滤器，所述硫磺成浆槽中的硫磺浆液经过第一排放泵加压后泵送至熔硫釜熔融精制，在所述熔硫釜中产生的含硫废水经初步冷却后与沉降槽连通，经沉降作用后的含硫废水经过第二排放泵加压后泵送至排渣过滤器过滤，将过滤后的液体排放至污水处理池。
进一步的，所述沉降槽为多级溢流沉降装置。
进一步的，所述沉降槽包括槽体，在所述槽体内设置第一溢流板和第二溢流板，所述第一溢流板、所述第二溢流板将所述槽体分为三个分槽，分别为第一分槽、第二分槽、第三分槽，所述第一分槽通过联通管线与熔硫釜联通，其中，所述第一溢流板的高度高于所述第二溢流板的高度，所述第一分槽的体积大于所述第二分槽的体积，所述第一分槽的体积大于所述第三分槽的体积。
进一步的，在所述沉降槽的底部设置通气装置。
进一步的，所述排渣过滤器为袋式过滤器，在排渣过滤器内部设置能够过滤硫磺颗粒的过滤装置，在所述排渣过滤器的底部设置底部排放阀门，所述底部排放阀门与硫磺成浆槽连通，在所述排渣过滤器上设置进气装置，所述进气装置能够向排渣过滤器内部的过滤装置吹气，所述进气装置吹气的方向与含硫废水在排渣过滤器内部的流动方向相反。
进一步的，在所述排渣过滤器与出口阀门之间设置若干个连通支路，在每个所述连通支路上设置控制阀门，所述进气装置通过通气阀门与所述连通支路连通。
进一步的，多个所述连通支路在所述排渣过滤器上自上而下布置。
进一步的，所述排渣过滤器的进出口管线压差大于预设压差AMPa或者排渣过滤器运行时长达到Bmin时，进气装置启动工作，其中，A、B为经验阈值。
进一步的，所述第一排放泵为硫磺泡沫泵。
进一步的，在所述熔硫釜与所述沉降槽之间设置第一换热器，所述第一换热器用于对所述熔硫釜排放的含硫废水进行降温；在所述排渣过滤器与所述污水处理池之间设置第二换热器，所述第二换热器用于对所述排渣过滤器过滤后的含硫废水进行降温。
相对于现有技术，本发明所述的用于IGCC含硫废水排放的系统具有以下优势：
(1)本发明所述的用于IGCC含硫废水排放的系统，结构合理，处理工艺简单，使得经过优化排放系统处理熔硫釜产生的含硫废水，可以有效地减少熔硫釜的堵塞情况，使之能够长时间稳定运行，维持脱硫工艺系统的正常生产，并且降低了环保风险。
(2)本发明所述的用于IGCC含硫废水排放的系统，通过在IGCC含硫废水排放的系统中增加沉降槽和排渣过滤器，大幅减少熔硫釜中的含硫废水的含固物，合理且环保地排放含硫废水，保证硫磺精制系统稳定运行。
(3)本发明所述的用于IGCC含硫废水排放的系统，通过设置溢流三级沉降的沉降槽，实现含硫废水在初步沉降时去除较多的固含量杂质，保证后续工作持续、可靠。
(4)本发明所述的用于IGCC含硫废水排放的系统，通过对排渣过滤器的结构进行优化，使得排渣过滤器具有过滤硫磺颗粒及自动反吹功能，从而实现排渣过滤器的自清洁功能，结构巧妙，使用方便，成本较低，除杂可靠。
（发明人：刘阳;牛建伟;贾东升;王高峰;孟凯;高兵兵;信蕾;李秉宸;王磊;任煜;李洋;王瑞伯;宋尚蔚;吴培源;甘腊培;范旭;祁海鹏;艾云涛;王相平;李志强;陶继业;许冬亮;周广利;宋蕙吉）
