公布日：2024.04.12
申请日：2024.02.21
分类号：C02F9/00(2023.01)I;B01D29/64(2006.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F7/00(2006.01)N
摘要
本发明公开了一种采用多级过滤的高效污水处理设备，包括一级过滤机构、二级过滤机构和三级过滤机构，所述二级过滤机构设置在一级过滤机构一侧，所述三级过滤机构设置在二级过滤机构一侧。本发明第一电机带动活动轴转动，如此带动第一传动轮转动，并且通过传动带带动第二传动轮转动，使得两侧的活动辊同步转动，如此使得过滤网转动，将污水通入第一池体内部，然后污水被过滤网过滤，过滤后进入二级过滤机构内部，同时杂物留在过滤网一侧，并且通过过滤网转动被带动至第一池体侧边位置，然后附着在过滤网一侧的杂物被刮板刮下，然后留在第一池体侧边位置，如此防止长时间过滤时，杂物堵塞过滤网网孔导致污水通过不畅。
权利要求书

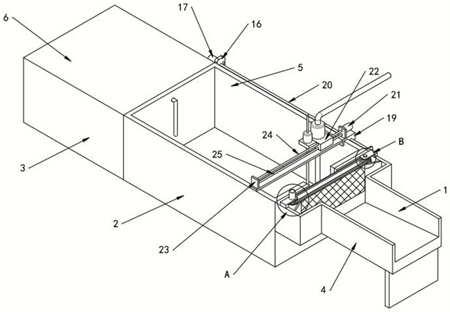

1.一种采用多级过滤的高效污水处理设备，包括一级过滤机构(1)、二级过滤机构(2)和三级过滤机构(3)，其特征在于：所述二级过滤机构(2)设置在一级过滤机构(1)一侧，所述三级过滤机构(3)设置在二级过滤机构(2)一侧，所述一级过滤机构(1)包括第一池体(4)、第一固定架(7)、第一电机(8)、第一传动轮(9)、传动带(10)、第二传动轮(13)、活动轴(15)、活动辊(14)、刮板(12)和过滤网(11)，所述第一固定架(7)固定在第一池体(4)顶端位置，所述活动轴(15)活动镶嵌在第一固定架(7)上，所述第一电机(8)固定在第一固定架(7)顶端，所述第一电机(8)输出端固定在一侧所述活动轴(15)顶端位置，所述第一传动轮(9)环绕固定在活动轴(15)外侧，所述第二传动轮(13)环绕固定在另一侧所述活动轴(15)外侧，所述传动带(10)环绕设置在第一传动轮(9)与第二传动轮(13)之间位置，所述活动辊(14)固定在活动轴(15)底端位置，所述过滤网(11)环绕设置在活动辊(14)之间位置，所述刮板(12)固定在第一池体(4)内侧壁上。
2.根据权利要求1所述的一种采用多级过滤的高效污水处理设备，其特征在于：所述二级过滤机构(2)包括第二池体(5)、第二固定架(16)、第二电机(17)、第一螺杆(20)、第一移动块(19)、第三电机(21)、第二移动块(22)、第三固定架(23)、第二螺杆(24)、定位杆(25)、淤泥清除组件和曝气组件，所述第二固定架(16)固定在第二池体(5)一侧，所述第二电机(17)固定在第二固定架(16)一侧，所述第一螺杆(20)固定在第二电机(17)输出端位置，所述第一移动块(19)通过螺纹套接在第一螺杆(20)输出端位置，所述第一移动块(19)滑动设置在第二池体(5)顶端，所述第三固定架(23)固定在第一移动块(19)顶端位置，所述第三固定架(23)设置有两个，对称固定在第一移动块(19)顶端两侧，所述第三电机(21)固定在第三固定架(23)一侧，所述第二螺杆(24)固定在第三电机(21)输出端位置，所述定位杆(25)固定在第三固定架(23)之间位置，所述第二移动块(22)通过螺纹套接在第二螺杆(24)外侧，所述第二移动块(22)活动套接设置在定位杆(25)外侧，所述淤泥清除组件、曝气组件均设置在第二移动块(22)上。
3.根据权利要求2所述的一种采用多级过滤的高效污水处理设备，其特征在于：所述淤泥清除组件包括污泥泵(26)、吸入管(28)和固定盘(29)，所述污泥泵(26)固定在第二移动块(22)顶端位置，所述污泥泵(26)顶端输出端固定设置有排污管，所述吸入管(28)固定在污泥泵(26)底端输入端位置，所述固定盘(29)环绕固定在吸入管(28)底端位置。
4.根据权利要求3所述的一种采用多级过滤的高效污水处理设备，其特征在于：所述曝气组件包括第一气泵(27)、曝气管(30)、活动块(31)、固定环(33)和喷气管(32)，所述第一气泵(27)固定在第二移动块(22)顶端位置，所述曝气管(30)固定在第一气泵(27)底端输出端位置，所述第一泵体(27)顶端固定设置有入气管，所述固定环(33)固定在曝气管(30)外侧，所述活动块(31)活动套接在固定环(33)外侧，所述喷气管(32)镶嵌固定在活动块(31)外侧，所述喷气管(32)设置有若干个，环绕设置在活动块(31)外侧。
5.根据权利要求4所述的一种采用多级过滤的高效污水处理设备，其特征在于：所述三级过滤机构(3)包括第三池体(6)、第一水泵(34)、活性炭吸附板(35)、第二水泵(36)和增压组件，所述第一水泵(34)固定在第三池体(6)内侧壁上，所述第二水泵(36)固定在第三池体(6)一侧，所述第二水泵(36)输入端位置通过管道延伸至第三池体(6)内部，所述活性炭吸附板(35)活动穿入第三池体(6)内部，并且一侧固定在第三池体(6)上。
6.根据权利要求5所述的一种采用多级过滤的高效污水处理设备，其特征在于：所述增压组件包括第二气泵(37)、吸气管(38)、顶板(41)、浮块(40)、配重环(18)和限位环(39)，所述第二气泵(37)固定在第三池体(6)一侧，所述吸气管(38)固定在第二气泵(37)输入端位置，所述限位环(39)环绕固定在吸气管(38)外侧，所述浮块(40)活动套接在吸气管(38)外侧，所述浮块(40)位于限位环(39)上方，通过限位环(39)限制浮块(40)位置，所述配重块(18)环绕固定在浮块(40)外侧，所述顶板(41)通过固定柱固定在吸气管(38)顶端。
7.根据权利要求6所述的一种采用多级过滤的高效污水处理设备，其特征在于：所述第一固定架(7)设置有两个，对称固定在第一池体(4)顶端两侧位置，所述刮板(12)一侧紧贴在过滤网(11)外侧。
8.根据权利要求7所述的一种采用多级过滤的高效污水处理设备，其特征在于：所述第二固定架(16)设置有两个，固定在第二池体(5)同侧，并且固定在第二池体(5)边缘位置。
9.根据权利要求7所述的一种采用多级过滤的高效污水处理设备，其特征在于：所述第一水泵(34)输入端位置固定有延伸管，延伸管延伸至第二池体(5)内部。
发明内容
本发明的目的在于提供一种采用多级过滤的高效污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种采用多级过滤的高效污水处理设备，包括一级过滤机构、二级过滤机构和三级过滤机构，所述二级过滤机构设置在一级过滤机构一侧，所述三级过滤机构设置在二级过滤机构一侧，所述一级过滤机构包括第一池体、第一固定架、第一电机、第一传动轮、传动带、第二传动轮、活动轴、活动辊、刮板和过滤网，所述第一固定架固定在第一池体顶端位置，所述活动轴活动镶嵌在第一固定架上，所述第一电机固定在第一固定架顶端，所述第一电机输出端固定在一侧所述活动轴顶端位置，所述第一传动轮环绕固定在活动轴外侧，所述第二传动轮环绕固定在另一侧所述活动轴外侧，所述传动带环绕设置在第一传动轮与第二传动轮之间位置，所述活动辊固定在活动轴底端位置，所述过滤网环绕设置在活动辊之间位置，所述刮板固定在第一池体内侧壁上，在使用时启动第一电机，第一电机带动活动轴转动，如此带动第一传动轮转动，并且通过传动带带动第二传动轮转动，使得两侧的活动辊同步转动，如此使得过滤网转动，将污水通入第一池体内部，然后污水被过滤网过滤，过滤后进入二级过滤机构内部，同时杂物留在过滤网一侧，并且通过过滤网转动被带动至第一池体侧边位置，然后附着在过滤网一侧的杂物被刮板刮下，然后留在第一池体侧边位置，如此防止长时间过滤时，杂物堵塞过滤网网孔导致污水通过不畅，并且同时将杂物转移至第一池体侧边位置，方便杂物的集中堆积，从而方便后续的清洁处理工作。
优选的，所述二级过滤机构包括第二池体、第二固定架、第二电机、第一螺杆、第一移动块、第三电机、第二移动块、第三固定架、第二螺杆、定位杆、淤泥清除组件和曝气组件，所述第二固定架固定在第二池体一侧，所述第二电机固定在第二固定架一侧，所述第一螺杆固定在第二电机输出端位置，所述第一移动块通过螺纹套接在第一螺杆输出端位置，所述第一移动块滑动设置在第二池体顶端，所述第三固定架固定在第一移动块顶端位置，所述第三固定架设置有两个，对称固定在第一移动块顶端两侧，所述第三电机固定在第三固定架一侧，所述第二螺杆固定在第三电机输出端位置，所述定位杆固定在第三固定架之间位置，所述第二移动块通过螺纹套接在第二螺杆外侧，所述第二移动块活动套接设置在定位杆外侧，所述淤泥清除组件、曝气组件均设置在第二移动块上，在使用时启动第二电机，第二电机带动第一螺杆转动，如此带动第一移动块沿着第一螺杆移动，并且启动第三电机时，第三电机带动第二螺杆转动，如此带动第二移动块沿着第二螺杆移动，如此通过调节第一移动块和第二移动块位置调节淤泥清除组件和曝气组件位置。
优选的，所述淤泥清除组件包括污泥泵、吸入管和固定盘，所述污泥泵固定在第二移动块顶端位置，所述污泥泵顶端输出端固定设置有排污管，所述吸入管固定在污泥泵底端输入端位置，所述固定盘环绕固定在吸入管底端位置，在淤泥清除时启动污泥泵，污泥泵通过吸入管将第二池体内部的污泥吸出，然后排出，并且通过第二移动块位置移动调节吸淤位置，方便将第二池体内部的淤泥全部吸出。
优选的，所述曝气组件包括第一气泵、曝气管、活动块、固定环和喷气管，所述第一气泵固定在第二移动块顶端位置，所述曝气管固定在第一气泵底端输出端位置，所述第一泵体顶端固定设置有入气管，所述固定环固定在曝气管外侧，所述活动块活动套接在固定环外侧，所述喷气管镶嵌固定在活动块外侧，所述喷气管设置有若干个，环绕设置在活动块外侧，在使用时第一气泵将气体通过曝气管注入，通过喷气管喷出，进行曝气工作，同时气体通过喷气管喷出时，此时喷气管带动活动块转动，具有一定的搅拌功能，如此提高气体与污水的接触面积，提高反应效率。
优选的，所述三级过滤机构包括第三池体、第一水泵、活性炭吸附板、第二水泵和增压组件，所述第一水泵固定在第三池体内侧壁上，所述第二水泵固定在第三池体一侧，所述第二水泵输入端位置通过管道延伸至第三池体内部，所述活性炭吸附板活动穿入第三池体内部，并且一侧固定在第三池体上，在使用时通过第一水泵将第二池体内部处理完成后的污水注入第三池体内部，然后并且活性炭吸附板过滤，最后通过第二水泵泵出，如此完成污水处理工作，同时第二水泵将第三池体内部水源泵出时，此时使得活性炭吸附板下端形成一定负压，提高活性炭吸附板的过滤效率。
优选的，所述增压组件包括第二气泵、吸气管、顶板、浮块、配重环和限位环，所述第二气泵固定在第三池体一侧，所述吸气管固定在第二气泵输入端位置，所述限位环环绕固定在吸气管外侧，所述浮块活动套接在吸气管外侧，所述浮块位于限位环上方，通过限位环限制浮块位置，所述配重块环绕固定在浮块外侧，所述顶板通过固定柱固定在吸气管顶端，通过启动第二气泵，利用吸气管将第三池体内部底端的空气排出，如此使得第三池体内部底端形成负压，通过负压吸附加速活性炭吸附板的过滤效率，并且当过滤效率过大时，此时第二水泵泵出速度不足，第三池体内部积攒水源，使得第三池体内部液面升高，带动浮块上浮，遮挡顶板与浮块之间位置，如此使得吸气管吸入口截面变小，降低负压吸力，如此降低过滤效率，方便第二水泵降低第三池体内部液面，防止第二气泵灌水。
优选的，所述第一固定架设置有两个，对称固定在第一池体顶端两侧位置，所述刮板一侧紧贴在过滤网外侧。
优选的，所述第二固定架设置有两个，固定在第二池体同侧，并且固定在第二池体边缘位置。
优选的，所述第一水泵输入端位置固定有延伸管，延伸管延伸至第二池体内部。
与现有技术相比，本发明的有益效果是：
1、本发明第一电机带动活动轴转动，如此带动第一传动轮转动，并且通过传动带带动第二传动轮转动，使得两侧的活动辊同步转动，如此使得过滤网转动，将污水通入第一池体内部，然后污水被过滤网过滤，过滤后进入二级过滤机构内部，同时杂物留在过滤网一侧，并且通过过滤网转动被带动至第一池体侧边位置，然后附着在过滤网一侧的杂物被刮板刮下，然后留在第一池体侧边位置，如此防止长时间过滤时，杂物堵塞过滤网网孔导致污水通过不畅，并且同时将杂物转移至第一池体侧边位置，方便杂物的集中堆积，从而方便后续的清洁处理工作；
2、本发明启动污泥泵，污泥泵通过吸入管将第二池体内部的污泥吸出，然后排出，并且通过第二移动块位置移动调节吸淤位置，方便将第二池体内部的淤泥吸出，吸出的淤泥通过管道排出，如此无需人工进行入池清洁工作，大大降低了清洁劳动强度，同时相对于人工清淤，效率更高；第一气泵将气体通过曝气管注入，通过喷气管喷出，进行曝气工作，同时气体通过喷气管喷出时，此时喷气管带动活动块转动，具有一定的搅拌功能，如此提高气体与污水的接触面积，提高反应效率；
3、本发明利用吸气管将第三池体内部底端的空气排出，如此使得第三池体内部底端形成负压，通过负压吸附加速活性炭吸附板的过滤效率，并且当过滤效率过大时，此时第二水泵泵出速度不足，第三池体内部积攒水源，使得第三池体内部液面升高，带动浮块上浮，遮挡顶板与浮块之间位置，如此使得吸气管吸入口截面变小，降低负压吸力，如此降低过滤效率，方便第二水泵降低第三池体内部液面，防止第二气泵灌水。
（发明人：郭徽）
