公布日：2024.06.21
申请日：2024.05.07
分类号：B09B3/35(2022.01)I;B09B3/38(2022.01)I;B09B3/40(2022.01)I;B09B5/00(2006.01)I
摘要
本发明公开了一种垃圾填埋渗沥液处理设备，包括支撑架、破碎罐、稳定杆、连接轴、齿环、搅拌板、多个连接板、加热装置、配合板、抵压件；使多个连接板逐个远离连接轴，从而缓慢调节搅拌板到连接轴之间的距离，从内到外的搅拌打碎并加热填埋物的转动组件；用于持续带动抵压件自转，并间隔的沿着连接轴方向向下移动，逐个作用配合板，使多个连接板展开的间隔组件，启动电机使带动转动齿轮做圆周运动，间隔的与卡齿板作用，从而使抵压件沿着连接轴向下间隔移动，抵压块逐个接触到配合板，使多个连接板逐个展开，从而使搅拌板从内到外逐步搅拌打碎并加热破碎罐内的填埋物，该方式便于对固体垃圾的干燥处理，增加干燥处理效果，处理渗沥液。
权利要求书

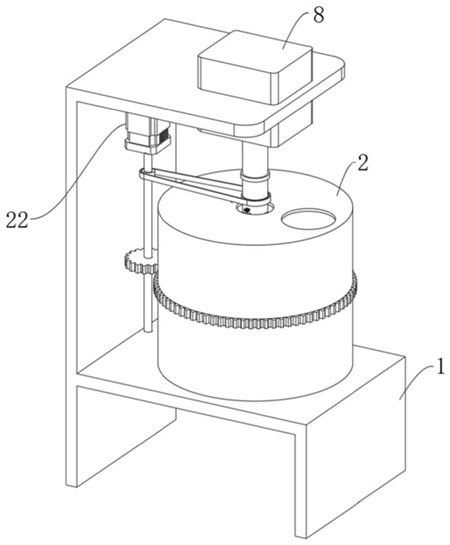

1.一种垃圾填埋渗沥液处理设备，包括：支撑架(1)，所述支撑架(1)上设有破碎罐(2)，所述支撑架(1)上设有稳定杆(3)，所述破碎罐(2)内设有连接轴(4)，所述破碎罐(2)外表面设有与所述稳定杆(3)配合的齿环(5)；其特征在于，还包括：位于所述破碎罐(2)内的搅拌板(6)，所述搅拌板(6)与所述连接轴(4)之间固定连通有多个首尾连接的连接板(7)，多个所述连接板(7)均围绕于所述连接轴(4)的外表面，所述连接轴(4)为内部中空结构，所述支撑架(1)上设有为所述连接轴(4)输入热气的加热装置(8)，所述连接板(7)上转动连接有配合板(9)，所述连接轴(4)上活动配合有与所述配合板(9)抵压配合的抵压件；转动组件，所述转动组件使所述连接轴(4)转动时，使多个所述连接板(7)逐个远离所述连接板(7)，调节所述搅拌板(6)到所述连接轴(4)之间的距离，从而使所述搅拌板(6)从所述破碎罐(2)内中部向内壁逐步移动，从内到外的搅拌打碎填埋物，使所述连接轴(4)的热量作用干燥打碎的填埋物，且所述破碎罐(2)的转动方向和所述连接板(7)的转动方向相反，便于多个所述连接板(7)的展开；间隔组件，所述间隔组件用于持续带动所述抵压件自转，并间隔的沿着所述连接轴(4)方向向下移动，逐个作用所述配合板(9)，使多个所述连接板(7)展开。
2.根据权利要求1所述的一种垃圾填埋渗沥液处理设备，其特征在于：所述转动组件包括与所述连接板(7)连通的转动筒(10)，所述转动筒(10)底端与所述连接板(7)连通固定，所述转动筒(10)顶端固定连接有扭簧(11)，所述扭簧(11)顶端与所述连接板(7)连接固定，位于下方的所述连接板(7)侧面固定连接有与位于上方的所述连接板(7)限位配合的挡板(12)，位于顶部的所述连接板(7)的端部与所述搅拌板(6)连通固定，位于底部的所述连接板(7)的端部与所述连接轴(4)连通固定，所述连接轴(4)与所述加热装置(8)转动连通。
3.根据权利要求2所述的一种垃圾填埋渗沥液处理设备，其特征在于：所述抵压件包括活动套接于所述连接轴(4)上的活动环(13)，所述活动环(13)上固定连接有底部呈圆锥形的并与所述配合板(9)抵压配合的抵压块(14)，所述连接轴(4)上固定连接有多个与所述活动环(13)内壁处开设的限位槽滑动配合的限位板(15)。
4.根据权利要求3所述的一种垃圾填埋渗沥液处理设备，其特征在于：所述间隔组件包括位于所述连接板(7)下方的转动板(16)，所述转动板(16)一端与所述配合板(9)连接固定，所述转动板(16)另一侧与所述转动筒(10)配合，所述转动板(16)与所述转动筒(10)的接触面为防滑面，所述转动板(16)和所述转动筒(10)的外表面的材质中混合有磁性相吸的磁性材料。
5.根据权利要求4所述的一种垃圾填埋渗沥液处理设备，其特征在于：所述间隔组件还包括与所述破碎罐(2)连接固定的L形板(17)，所述L形板(17)内通过压簧活动连接有卡齿板(18)，所述连接轴(4)上固定连接有固定板(19)，所述固定板(19)上自转配合有螺纹杆(20)，所述螺纹杆(20)顶部固定连接有与所述卡齿板(18)啮合接触的转动齿轮(21)，所述螺纹杆(20)与所述抵压件螺纹连接。
6.根据权利要求5所述的一种垃圾填埋渗沥液处理设备，其特征在于：所述支撑架(1)上固定连接有电机(22)，所述电机(22)输出轴与所述稳定杆(3)连接固定，所述稳定杆(3)上固定连接有与所述齿环(5)啮合的自转齿轮(23)，所述稳定杆(3)和所述连接轴(4)上转动连接有传送带(24)。
7.根据权利要求5所述的一种垃圾填埋渗沥液处理设备，其特征在于：所述破碎罐(2)顶面边缘处开设有入料孔(25)，所述破碎罐(2)顶面中部开设有转动槽(26)，所述转动齿轮(21)和所述连接轴(4)于所述转动槽(26)内活动，所述L形板(17)靠近所述转动槽(26)，所述破碎罐(2)底部连通有带有阀门的出料管。
8.根据权利要求6所述的一种垃圾填埋渗沥液处理设备，其特征在于：所述搅拌板(6)上固定连接有多个切刀，所述转动齿轮(21)和所述L形板(17)均位于所述传送带(24)和所述破碎罐(2)之间。
9.根据权利要求2所述的一种垃圾填埋渗沥液处理设备，其特征在于：所述连接板(7)上方设有平行板(27)，所述平行板(27)与所述连接板(7)之间转动连接有多个活动杆(28)，所述配合板(9)与其中一个所述活动杆(28)抵压配合，所述挡板(12)上固定连接有多个与所述活动杆(28)抵压配合的插杆(29)。
发明内容
本发明的目的在于提供一种垃圾填埋渗沥液处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供一种垃圾填埋渗沥液处理设备，包括支撑架，所述支撑架上设有破碎罐，所述支撑架上设有稳定杆，所述破碎罐内设有连接轴，所述破碎罐外表面设有与所述稳定杆配合的齿环；还包括位于所述破碎罐内的搅拌板，所述搅拌板与所述连接轴之间固定连通有多个首尾连接的连接板，多个所述连接板均围绕于所述连接轴的外表面，所述连接轴为内部中空结构，所述支撑架上设有为所述连接轴输入热气的加热装置，所述连接板上转动连接有配合板，所述连接轴上活动配合有与所述配合板抵压配合的抵压件；转动组件，所述转动组件使所述连接轴转动时，使多个所述连接板逐个远离所述连接板，调节所述搅拌板到所述连接轴之间的距离，从而使所述搅拌板从所述破碎罐内中部向内壁逐步移动，从内到外的搅拌打碎填埋物，使所述连接轴的热量作用干燥打碎的填埋物，且所述破碎罐的转动方向和所述连接板的转动方向相反，便于多个所述连接板的展开；间隔组件，所述间隔组件用于持续带动所述抵压件自转，并间隔的沿着所述连接轴方向向下移动，逐个作用所述配合板，使多个所述连接板展开。
所述转动组件包括与所述连接板连通的转动筒，所述转动筒底端与所述连接板连通固定，所述转动筒顶端固定连接有扭簧，所述扭簧顶端与所述连接板连接固定，位于下方的所述连接板侧面固定连接有与位于上方的所述连接板限位配合的挡板，位于顶部的所述连接板的端部与所述搅拌板连通固定，位于底部的所述连接板的端部与所述连接轴连通固定，所述连接轴与所述加热装置转动连通。
所述抵压件包括活动套接于所述连接轴上的活动环，所述活动环上固定连接有底部呈圆锥形的并与所述配合板抵压配合的抵压块，所述连接轴上固定连接有多个与所述活动环内壁处开设的限位槽滑动配合的限位板。
所述间隔组件包括位于所述连接板下方的转动板，所述转动板一端与所述配合板连接固定，所述转动板另一侧与所述转动筒配合，所述转动板与所述转动筒的接触面为防滑面，所述转动板和所述转动筒的外表面的材质中混合有磁性相吸的磁性材料。
所述间隔组件还包括与所述破碎罐连接固定的L形板，所述L形板内通过压簧活动连接有卡齿板，所述连接轴上固定连接有固定板，所述固定板上自转配合有螺纹杆，所述螺纹杆顶部固定连接有与所述卡齿板啮合接触的转动齿轮，所述螺纹杆与所述抵压件螺纹连接。
所述支撑架上固定连接有电机，所述电机输出轴与所述稳定杆连接固定，所述稳定杆上固定连接有与所述齿环啮合的自转齿轮，所述稳定杆和所述连接轴上转动连接有传送带。
所述破碎罐顶面边缘处开设有入料孔，所述破碎罐顶面中部开设有转动槽，所述转动齿轮和所述连接轴于所述转动槽内活动，所述L形板靠近所述转动槽，所述破碎罐底部连通有带有阀门的出料管。
所述搅拌板上固定连接有多个切刀，所述转动齿轮和所述L形板均位于所述传送带和所述破碎罐之间，所述连接板上方设有平行板，所述平行板与所述连接板之间转动连接有多个活动杆，所述配合板与其中一个所述活动杆抵压配合，所述挡板上固定连接有多个与所述活动杆抵压配合的插杆。
与现有技术相比，本发明的有益效果是：
本申请中多个连接板呈环形缠绕方式靠近连接轴，且搅拌板靠近连接轴，收卷效果好，水平方向占用空间小，且有助于破碎罐中轴位置处的处理；
启动电机使破碎罐自转，自转的连接轴带动转动齿轮做圆周运动，间隔的与卡齿板作用，从而使抵压件沿着连接轴向下间隔移动，抵压块逐个接触到配合板，使转动筒能够自转，从而使搅拌板从破碎罐的中部逐步向内壁移动，配合加热效果，使搅拌板从内到外逐步搅拌打碎破碎罐内的填埋物，并逐步进行加热处理，该方式便于对固体垃圾的干燥处理，增加干燥处理效果，处理渗沥液。
多个连接板从上到下依次展开，使位于破碎罐顶部的垃圾破碎干燥强(位于破碎罐顶部通过搅拌杆和伸展开来的连接板破碎和干燥，位于破碎罐底部通过搅拌杆和未伸展开来的连接板破碎和干燥，位于底部的垃圾的处理效率差一点)，保证位于底部的渗沥液及时干燥，不会大量向底部汇集，而底部垃圾的渗沥液产生的效率低(同时兼顾底部的垃圾的破碎和干燥效果，底部的垃圾要同时处理，但是效率上差一点)，即渗沥液产生的时间缓慢且量少，减少渗沥液汇集在底部，使处理效果差，该方式使破碎罐内的渗沥液均匀有效的被处理，不会出现堆积过度的情况，也不会出现固态垃圾过度加热和破碎的效果。
（发明人：王亚;张伯平;郭桂桢）
