公布日：2024.06.21
申请日：2024.05.06
分类号：B01D46/62(2022.01)I;B01D53/04(2006.01)I;B01D53/00(2006.01)I;B01D53/86(2006.01)I;B01D53/56(2006.01)I;B01D53/78(2006.01)I;B01D53/50(2006.01)I
摘要
本发明涉及铝加工环保处理技术领域，尤其涉及一种铝液废气净化排放过滤系统，其技术方案包括进气管道，所述进气管道连通有烧碱过滤箱，所述烧碱过滤箱的上端通过一级管道连通有脱硝过滤罐；本发明把铝液废气通过弯曲管排入烧碱过滤箱内的烧碱溶液中实现把一些硫化物去除，再把过滤后的气体排入带有尿素颗粒的脱硝过滤罐，实现尿素还原一氧化氮并产生氮气、二氧化碳以及水，实现技术利用催化剂促使有害气体发生氧化反应，达到净化的目的；再把排出的混合气体排放至二级过滤罐组中进行微小颗粒等有害气体的吸附，实现进一步的去除气体中的危害物质的效果；通过把净化后的气体通入冷凝塔进行喷淋降温后进行排放，实现低温排放，以免影响周围环境。
权利要求书

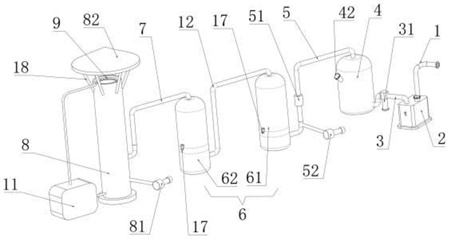

1.一种铝液废气净化排放过滤系统，包括进气管道（1），其特征在于：所述进气管道（1）连通有烧碱过滤箱（2），所述烧碱过滤箱（2）的上端通过一级管道（3）连通有脱硝过滤罐（4），所述脱硝过滤罐（4）的上端口通过二级管道（5）连通有二级过滤罐组（6），所述二级过滤罐组（6）的上端口通过三级管道（7）连通有冷凝排放塔（8），所述冷凝排放塔（8）的上端固定设置有从外部贯穿至内部的喷淋环管（9），所述冷凝排放塔（8）的下端内部固定设置有储水槽（10），所述储水槽（10）与所述喷淋环管（9）之间连通设置有制冷循环机（11）。
2.根据权利要求1所述的一种铝液废气净化排放过滤系统，其特征在于：所述烧碱过滤箱（2）的上端具有换料口（21），所述换料口（21）上端安装有换料密封盖（22），所述烧碱过滤箱（2）的内部灌装有其容积三分之二量的烧碱溶液（23），所述烧碱过滤箱（2）的内部进气口与排气口之间固定设置有多排沉浸至所述烧碱溶液（23）中的弯曲管（24），多排所述弯曲管（24）的管壁上开设有若干排气孔（25）；多排所述弯曲管（24）的进气口集合到一个端口且与所述烧碱过滤箱（2）的进气端口相连通，多排所述弯曲管（24）的排气端口集合到一个端口且与所述烧碱过滤箱（2）的排气端口相连通。
3.根据权利要求1所述的一种铝液废气净化排放过滤系统，其特征在于：所述一级管道（3）的出口端与所述脱硝过滤罐（4）的下部罐体相连通，所述一级管道（3）的中部安装有第一抽气泵（31）。
4.根据权利要求1所述的一种铝液废气净化排放过滤系统，其特征在于：所述脱硝过滤罐（4）中灌装有至少半罐的尿素颗粒（41），所述脱硝过滤罐（4）的罐体上安装有活动密封门（42）。
5.根据权利要求1所述的一种铝液废气净化排放过滤系统，其特征在于：所述二级管道（5）的中部安装有单向通气阀（51），所述所述二级管道（5）的尾端安装有第一排气泵（52）。
6.根据权利要求1所述的一种铝液废气净化排放过滤系统，其特征在于：所述二级过滤罐组（6）包括第一吸附罐（61）、第二吸附罐（62），所述第一吸附罐（61）的上端罐口通过铁管（12）与所述第二吸附罐（62）的下部相连通，所述第二吸附罐（62）的上端口与所述三级管道（7）的进气端口相连通。
7.根据权利要求6所述的一种铝液废气净化排放过滤系统，其特征在于：所述第一吸附罐（61）与所述第二吸附罐（62）的内壁上端均固定设置有一组对称分布的支撑架（13），一组所述支撑架（13）上侧均固定设置有伺服驱动件（63），所述伺服驱动件（63）上转动安装有丝杠（14），所述丝杠（14）贯穿所述支撑架（13）且与之相转动连接，所述丝杠（14）上滑动设置有多个过滤网饼（15），多个所述过滤网饼（15）的中部填充有活性炭颗粒（16）。
8.根据权利要求6所述的一种铝液废气净化排放过滤系统，其特征在于：所述第一吸附罐（61）、所述第二吸附罐（62）的罐体上均安装有换料门（17）。
9.根据权利要求1所述的一种铝液废气净化排放过滤系统，其特征在于：所述冷凝排放塔（8）的下部与所述三级管道（7）的出气端口相连通，所述冷凝排放塔（8）的下部连通安装有第二排气泵（81），所述冷凝排放塔（8）的上部通过多个支撑杆（18）支撑固定设置有塔帽（82）。
10.根据权利要求1所述的一种铝液废气净化排放过滤系统，其特征在于：所述喷淋环管（9）的内侧开设有若干喷淋孔（91），所述喷淋环管（9）的外径与所述冷凝排放塔（8）的内径尺寸相同。
发明内容
本发明的目的在于提供一种铝液废气净化排放过滤系统，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种铝液废气净化排放过滤系统，包括进气管道，所述进气管道连通有烧碱过滤箱，所述烧碱过滤箱的上端通过一级管道连通有脱硝过滤罐，所述脱硝过滤罐的上端口通过二级管道连通有二级过滤罐组，所述二级过滤罐组的上端口通过三级管道连通有冷凝排放塔，所述冷凝排放塔的上端固定设置有从外部贯穿至内部的喷淋环管，所述冷凝排放塔的下端内部固定设置有储水槽，所述储水槽与所述喷淋环管之间连通设置有制冷循环机。
优选的是，所述烧碱过滤箱的上端具有换料口，所述换料口上端安装有换料密封盖，所述烧碱过滤箱的内部灌装有其容积三分之二量的烧碱溶液，所述烧碱过滤箱的内部进气口与排气口之间固定设置有多排沉浸至所述烧碱溶液中的弯曲管，多排所述弯曲管的管壁上开设有若干排气孔；优选的是，多排所述弯曲管的进气口集合到一个端口且与所述烧碱过滤箱的进气端口相连通，多排所述弯曲管的排气端口集合到一个端口且与所述烧碱过滤箱的排气端口相连通。
优选的是，所述一级管道的出口端与所述脱硝过滤罐的下部罐体相连通，所述一级管道的中部安装有第一抽气泵。
优选的是，所述脱硝过滤罐中灌装有至少半罐的尿素颗粒，所述脱硝过滤罐的罐体上安装有活动密封门。
优选的是，所述二级管道的中部安装有单向通气阀，所述所述二级管道的尾端安装有第一排气泵。
优选的是，所述二级过滤罐组包括第一吸附罐、第二吸附罐，所述第一吸附罐的上端罐口通过铁管与所述第二吸附罐的下部相连通，所述第二吸附罐的上端口与所述三级管道的进气端口相连通。
优选的是，所述第一吸附罐与所述第二吸附罐的内壁上端均固定设置有一组对称分布的支撑架，一组所述支撑架上侧均固定设置有伺服驱动件，所述伺服驱动件上转动安装有丝杠，所述丝杠贯穿所述支撑架且与之相转动连接，所述丝杠上滑动设置有多个过滤网饼，多个所述过滤网饼的中部填充有活性炭颗粒。
优选的是，所述第一吸附罐、所述第二吸附罐的罐体上均安装有换料门。
优选的是，所述冷凝排放塔的下部与所述三级管道的出气端口相连通，所述冷凝排放塔的下部连通安装有第二排气泵，所述冷凝排放塔的上部通过多个支撑杆支撑固定设置有塔帽。
优选的是，所述喷淋环管的内侧开设有若干喷淋孔，所述喷淋环管的外径与所述冷凝排放塔的内径尺寸相同。
与现有技术相比，本发明的有益效果是：本发明把铝液废气通过弯曲管排入烧碱过滤箱内的烧碱溶液中实现把一些硫化物去除，再把过滤后的气体排入带有尿素颗粒的脱硝过滤罐，实现尿素还原一氧化氮并产生氮气、二氧化碳以及水，实现技术利用催化剂促使有害气体发生氧化反应，达到净化的目的；再把排出的混合气体排放至二级过滤罐组中进行微小颗粒等有害气体的吸附，实现进一步的去除气体中的危害物质的效果；通过把净化后的气体通入冷凝塔进行喷淋降温后进行排放，实现低温排放，以免影响周围环境。
（发明人：郝春红;云敏辉;马保振;李孝伦）
