公布日：2023.10.13
申请日：2023.06.05
分类号：C02F11/13(2019.01)I;F26B23/10(2006.01)I
摘要
本发明公开了一种新型的圆盘式污泥烘干机，包括外筒，所述外筒的一侧外部贯穿安装有贯穿管，所述贯穿管的一端安装有密封板，所述密封板的一侧通过可拆卸的螺栓安装有侧封板，所述侧封板的内侧贯穿安装有布料管套，布料管套贯穿贯穿管的内侧，所述布料管套的内侧安装有布料管，所述布料管的底壁安装有下料孔，所述布料管的一端安装有组装接口。本发明通过安装有弹簧和刮刀，刮刀抵在圆盘的上表面，进行刮平物料，在污泥变厚的过程中，刮刀受到阻力增大，对顶部连接轴施加向上的压力，通过弹簧弹性收缩使得连接轴向上，刮刀向上抬高，方便刮刀对不同厚度的污泥进行刮平，减轻硬性刮平污泥造成的刮刀的磨损，延长刮刀的使用寿命。
权利要求书

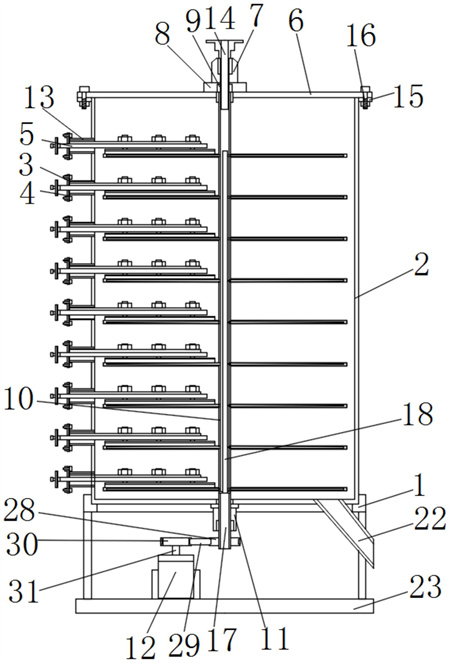

1.一种新型的圆盘式污泥烘干机，包括外筒(2)，其特征在于：所述外筒(2)的一侧外部贯穿安装有贯穿管(13)，所述贯穿管(13)的一端安装有密封板(3)，所述密封板(3)的一侧通过可拆卸的螺栓安装有侧封板(4)，所述侧封板(4)的内侧贯穿安装有布料管套(5)，布料管套(5)贯穿贯穿管(13)的内侧，所述布料管套(5)的内侧安装有布料管(32)，所述布料管(32)的底壁安装有下料孔(33)，所述布料管(32)的一端安装有组装接口(21)，所述布料管套(5)的底壁开设有调节口(39)，下料孔(33)位于调节口(39)的内侧；所述侧封板(4)的一侧安装有支承架(34)，所述支承架(34)的内侧活动贯穿安装有支承轴(35)，所述支承轴(35)的外侧通过螺纹活动安装有收紧环(36)，收紧环(36)位于支承架(34)的上方，所述支承轴(35)的内侧安装有弹簧(37)，所述弹簧(37)的底端安装有连接轴(38)，连接轴(38)活动贯穿支承轴(35)的底壁，所述连接轴(38)的底端通过螺纹活动安装有连接座(24)，所述连接座(24)的一侧安装有刮刀(25)。
2.根据权利要求1所述的一种新型的圆盘式污泥烘干机，其特征在于：所述外筒(2)的顶部外部安装有安装板(15)，所述安装板(15)的内侧贯穿安装有组装螺栓(16)，所述安装板(15)的顶部通过组装螺栓(16)安装有顶盖(6)。
3.根据权利要求2所述的一种新型的圆盘式污泥烘干机，其特征在于：所述顶盖(6)的顶壁贯穿安装有蒸汽注入管(14)，所述顶盖(6)的顶壁安装有填料(9)，填料(9)套在蒸汽注入管(14)的外侧，所述顶盖(6)的顶部安装有填料压套(8)，填料压套(8)安装在顶盖(6)的顶部，所述蒸汽注入管(14)的外侧安装有填料压盖(7)，填料压盖(7)安装在填料压套(8)的顶部。
4.根据权利要求1所述的一种新型的圆盘式污泥烘干机，其特征在于：所述外筒(2)的底壁安装有支架(11)，所述支架(11)的内部贯穿安装有排气管(17)，排气管(17)贯穿外筒(2)的底壁，所述排气管(17)的外侧安装有从动轮(28)，所述排气管(17)的顶端安装有主轴管(10)，主轴管(10)的顶端与顶盖(6)的底部连接，主轴管(10)的顶端套在蒸汽注入管(14)的外侧，所述主轴管(10)的外侧安装有圆盘(26)，所述主轴管(10)的一侧外部开设有通风口(20)，所述圆盘(26)的内部开设有导热腔(27)，导热腔(27)与导热腔(27)连通。
5.根据权利要求4所述的一种新型的圆盘式污泥烘干机，其特征在于：所述排气管(17)的顶端安装有输气管(18)，输气管(18)位于主轴管(10)的内侧，所述输气管(18)的一侧外部安装有连接管(19)，连接管(19)的一端贯穿主轴管(10)的内壁。
6.根据权利要求1所述的一种新型的圆盘式污泥烘干机，其特征在于：所述外筒(2)的底部安装有支撑座(1)，所述支撑座(1)的底端安装有底板(23)。
7.根据权利要求1所述的一种新型的圆盘式污泥烘干机，其特征在于：所述外筒(2)的底部贯穿安装有排料管(22)。
8.根据权利要求6所述的一种新型的圆盘式污泥烘干机，其特征在于：所述底板(23)的顶部安装有控制电机(12)，所述控制电机(12)的输出端安装有传动杆(31)，所述传动杆(31)的顶端安装有主动轮(30)，所述主动轮(30)的外侧活动安装有传动带(29)，主动轮(30)通过传动带(29)与从动轮(28)活动连接。
发明内容
本发明的目的在于提供一种新型的圆盘式污泥烘干机，以解决现有技术中烘干量比较大，在烘干的过程中，内部的工件容易发生磨损的情况，影响使用寿命的技术问题。
为实现上述目的，本发明提供如下技术方案：一种新型的圆盘式污泥烘干机，包括外筒，所述外筒的一侧外部贯穿安装有贯穿管，所述贯穿管的一端安装有密封板，所述密封板的一侧通过可拆卸的螺栓安装有侧封板，所述侧封板的内侧贯穿安装有布料管套，布料管套贯穿贯穿管的内侧，所述布料管套的内侧安装有布料管，所述布料管的底壁安装有下料孔，所述布料管的一端安装有组装接口，所述布料管套的底壁开设有调节口，下料孔位于调节口的内侧；
所述侧封板的一侧安装有支承架，所述支承架的内侧活动贯穿安装有支承轴，所述支承轴的外侧通过螺纹活动安装有收紧环，收紧环位于支承架的上方，所述支承轴的内侧安装有弹簧，所述弹簧的底端安装有连接轴，连接轴活动贯穿支承轴的底壁，所述连接轴的底端通过螺纹活动安装有连接座，所述连接座的一侧安装有刮刀。
优选的，所述外筒的顶部外部安装有安装板，所述安装板的内侧贯穿安装有组装螺栓，所述安装板的顶部通过组装螺栓安装有顶盖。
优选的，所述顶盖的顶壁贯穿安装有蒸汽注入管，所述顶盖的顶壁安装有填料，填料套在蒸汽注入管的外侧，所述顶盖的顶部安装有填料压套，填料压套安装在顶盖的顶部，所述蒸汽注入管的外侧安装有填料压盖，填料压盖安装在填料压套的顶部。
优选的，所述外筒的底壁安装有支架，所述支架的内部贯穿安装有排气管，排气管贯穿外筒的底壁，所述排气管的外侧安装有从动轮，所述排气管的顶端安装有主轴管，主轴管的顶端与顶盖的底部连接，主轴管的顶端套在蒸汽注入管的外侧，所述主轴管的外侧安装有圆盘，所述主轴管的一侧外部开设有通风口，所述圆盘的内部开设有导热腔，导热腔与导热腔连通。
优选的，所述排气管的顶端安装有输气管，输气管位于主轴管的内侧，所述输气管的一侧外部安装有连接管，连接管的一端贯穿主轴管的内壁。
优选的，所述外筒的底部安装有支撑座，所述支撑座的底端安装有底板。
优选的，所述外筒的底部贯穿安装有排料管。
优选的，所述底板的顶部安装有控制电机，所述控制电机的输出端安装有传动杆，所述传动杆的顶端安装有主动轮，所述主动轮的外侧活动安装有传动带，主动轮通过传动带与从动轮活动连接。
与现有技术相比，本发明的有益效果是：
1、本发明通过安装有弹簧和刮刀，刮刀抵在圆盘的上表面，进行刮平物料，在污泥变厚的过程中，刮刀受到阻力增大，对顶部连接轴施加向上的压力，通过弹簧弹性收缩使得连接轴向上，刮刀向上抬高，方便刮刀对不同厚度的污泥进行刮平，减轻硬性刮平污泥造成的刮刀的磨损，延长刮刀的使用寿命。
2、本发明通过安装有侧封板，侧封板对一侧的支承架进行固定，支承架对内侧的支承轴现在支撑，通过收紧环套在支承轴的外侧对支承轴紧固，保证支承轴的稳定，支承轴对内侧的弹簧支撑，连接轴活动贯穿支承轴的底壁，连接轴限位安装在支承轴的内侧，连接轴的底端通过螺纹与底端的连接座活动连接，方便使用者对装置进行组装，连接座对刮刀固定，方便使用者将刮刀及其组件以组件方式从侧封板孔处装入外筒，刮刀损坏时可以更换刮刀；
3、本发明通过布料管活动安装在在布料管套的内侧，布料管在布料管套的内侧左右移动，带动下料孔在调节口的内侧左右移动，通过布料管和布料套筒之间开孔位置的调节，可以调节下料的位置。
（发明人：卓桂朝;何伟华;陆卫球;王攀;杨剑）
