公布日：2023.11.14
申请日：2023.10.13
分类号：C02F1/00(2023.01)I;B01F33/40(2022.01)I;B01F33/82(2022.01)I
摘要
本发明属于废水处理技术领域，具体公开了一种化工生产废水处理装置，包括废水处理桶，所述废水处理桶内部中间位置竖直设置有提升筒，所述提升筒底部沿圆周方向等距离设置有多个下通孔，所述提升筒顶部外侧设置有多个上通孔，所述提升筒内部下方设置有注剂件，所述废水处理桶以及提升筒内部共同设置有曝气混动件。本发明具备多重的污水混动效果，有效提高了净化药剂在污水中的扩散效率以及融合均匀度，以此增加了污水净化效果。
权利要求书

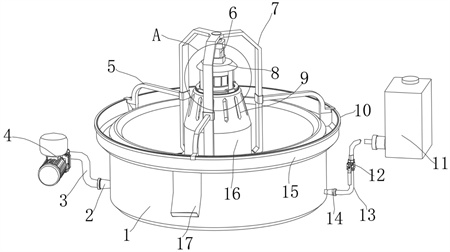

1.一种化工生产废水处理装置，包括废水处理桶（1），其特征在于，所述废水处理桶（1）内部中间位置竖直设置有提升筒（16），所述提升筒（16）底部沿圆周方向等距离设置有多个下通孔（25），所述提升筒（16）顶部外侧设置有多个上通孔（9），所述提升筒（16）内部下方设置有注剂件；所述废水处理桶（1）以及提升筒（16）内部共同设置有曝气混动件，所述曝气混动件包括设置在提升筒（16）外侧废水处理桶（1）内壁底端的曝气环管（26），所述曝气环管（26）外侧连通安装曝气管（3），所述曝气管（3）延伸至废水处理桶（1）外侧且端部与曝气机体（4）连接，所述废水处理桶（1）外侧的曝气管（3）上安装有通流方向朝向曝气环管（26）的左单向阀（2），所述曝气环管（26）顶部均匀设置有多个曝气盘（27），所述曝气环管（26）内侧沿圆周方向等距离连通有多根输气管（31），多根所述输气管（31）均通过相邻下通孔（25）延伸至提升筒（16）内部且端部共同连通有连接盘（29），所述提升筒（16）顶端固定安装有双轴电机（18），所述双轴电机（18）的下端轴延伸至提升筒（16）内部且端部固定安装有曝气管柱（34），所述曝气管柱（34）底端通过转动件（35）与连接盘（29）转动连通，且所述曝气管柱（34）外侧安装有螺旋曝气盒（32），所述螺旋曝气盒（32）的螺旋下端面均匀设置有喷口向下的曝气喷头（33），在所述提升筒（16）外侧废水处理桶（1）内部设置有清杂机构；所述清杂机构包括滑动套设在提升筒（16）外侧的固定环架（22），所述固定环架（22）外侧安装有向下倾斜的锥形滤罩（21），所述锥形滤罩（21）的外边沿与废水处理桶（1）内壁滑动接触，且所述锥形滤罩（21）上方设置有升降件；所述升降件包括固定安装在固定环架（22）顶端边沿的驱动架（7），所述驱动架（7）位于提升筒（16）以及双轴电机（18）外侧，且所述双轴电机（18）的上端轴固定安装有机座架（8），所述机座架（8）顶部与驱动架（7）之间设置有多级推杆（6）；所述双轴电机（18）外侧的提升筒（16）顶端固定安装有内环轨（20），所述内环轨（20）顶部外侧滑动安装有多个内环套（19），多个所述内环套（19）共同安装在机座架（8）底部；所述废水处理桶（1）顶部外边沿设置有环槽（15），所述环槽（15）的底部设置有排杂管（17）；所述环槽（15）内部等距离滑动设置有多个推板（23），所述推板（23）顶端均固定安装有L型架（5），所述L型架（5）顶部一端均固定安装有滑套（24），多个所述滑套（24）共同滑动套装驱动架（7）外侧，在所述环槽（15）顶部外侧边沿固定套装有外环轨（10），所述L型架（5）底端设置与外环轨（10）滑动配合的外环套（28）。
2.根据权利要求1所述的一种化工生产废水处理装置，其特征在于，所述注剂件包括固定安装在提升筒（16）底部内壁的输剂环管（30），所述输剂环管（30）内侧沿圆周方向等距离设置有多个喷出头（36），所述输剂环管（30）外侧连通有输剂管（13），所述输剂管（13）依次贯穿提升筒（16）和废水处理桶（1）且端部与外部的储剂组件（11）连通安装，所述废水处理桶（1）与储剂组件（11）之间的输剂管（13）上安装有控制阀（12），所述控制阀（12）下方的输剂管（13）上安装有流通方向朝向输剂环管（30）内部的右单向阀（14）。
3.根据权利要求1所述的一种化工生产废水处理装置，其特征在于，所述锥形滤罩（21）下方设置有多个搅动组件，所述搅动组件包括固定安装在固定环架（22）底端边沿的搅动架（37），所述搅动架（37）底部等距离设置有多个搅动钩（38）。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种化工生产废水处理装置。
为达到以上目的，本发明提供了一种化工生产废水处理装置，包括废水处理桶，所述废水处理桶内部中间位置竖直设置有提升筒，所述提升筒底部沿圆周方向等距离设置有多个下通孔，所述提升筒顶部外侧设置有多个上通孔，所述提升筒内部下方设置有注剂件；
所述废水处理桶以及提升筒内部共同设置有曝气混动件，所述曝气混动件包括设置在提升筒外侧废水处理桶内壁底端的曝气环管，所述曝气环管外侧连通安装曝气管，所述曝气管延伸至废水处理桶外侧且端部与曝气机体连接，所述废水处理桶外侧的曝气管上安装有通流方向朝向曝气环管的左单向阀，所述曝气环管顶部均匀设置有多个曝气盘，所述曝气环管内侧沿圆周方向等距离连通有多根输气管，多根所述输气管均通过相邻下通孔延伸至提升筒内部且端部共同连通有连接盘，所述提升筒顶端固定安装有双轴电机，所述双轴电机的下端轴延伸至提升筒内部且端部固定安装有曝气管柱，所述曝气管柱底端通过转动件与连接盘转动连通，且所述曝气管柱外侧安装有螺旋曝气盒，所述螺旋曝气盒的螺旋下端面均匀设置有喷口向下的曝气喷头，在所述提升筒外侧废水处理桶内部设置有清杂机构。
在上述技术方案中，进一步，所述注剂件包括固定安装在提升筒底部内壁的输剂环管，所述输剂环管内侧沿圆周方向等距离设置有多个喷出头，所述输剂环管外侧连通有输剂管，所述输剂管依次贯穿提升筒和废水处理桶且端部与外部的储剂组件连通安装，所述废水处理桶与储剂组件之间的输剂管上安装有控制阀，所述控制阀下方的输剂管上安装有流通方向朝向输剂环管内部的右单向阀。
在上述技术方案中，进一步，所述清杂机构包括滑动套设在提升筒外侧的固定环架，所述固定环架外侧安装有向下倾斜的锥形滤罩，所述锥形滤罩的外边沿与废水处理桶内壁滑动接触，且所述锥形滤罩上方设置有升降件。
在上述技术方案中，进一步，所述升降件包括固定安装在固定环架顶端边沿的驱动架，所述驱动架位于提升筒以及双轴电机外侧，且所述双轴电机的上端轴固定安装有机座架，所述机座架顶部与驱动架之间设置有多级推杆。
在上述技术方案中，进一步，所述双轴电机外侧的提升筒顶端固定安装有内环轨，所述内环轨顶部外侧滑动安装有多个内环套，多个所述内环套共同安装在机座架底部。
在上述技术方案中，进一步，所述废水处理桶顶部外边沿设置有环槽，所述环槽的底部设置有排杂管。
在上述技术方案中，进一步，所述环槽内部等距离滑动设置有多个推板，所述推板顶端均固定安装有L型架，所述L型架顶部一端均固定安装有滑套，多个所述滑套共同滑动套装驱动架外侧，在所述环槽顶部外侧边沿固定套装有外环轨，所述L型架底端设置与外环轨滑动配合的外环套。
在上述技术方案中，进一步，所述锥形滤罩下方设置有多个搅动组件，所述搅动组件包括固定安装在固定环架底端边沿的搅动架，所述搅动架底部等距离设置有多个搅动钩。
与现有技术相比，本发明具有以下有益效果：
本发明通过设置注剂件，从而可以将净化药剂有序注入至提升筒内部的废水中，同时在双轴电机的驱使下曝气管柱会带动螺旋曝气盒旋转，以此将废水处理桶内部底端的废水抽送至提升筒内部顶端，然后经过上通孔有序排出至废水处理桶内部，从而将净化药剂与废水进行初步混合，通过设置的曝气盘会在废水处理桶内部废水中向上进行曝气，进一步增加废水与净化药剂的混匀性，而设置曝气喷头会在提升筒内部废水中向下曝气，再次提升废水与净化药剂的融合性，确保废水的净化效果。
经过设置的多级推杆可以驱使驱动架带动固定环架进行上下移动，致使锥形滤罩将废水中较大的垃圾杂质推送至环槽内部，增加废水后续处理效果，而在双轴电机的作用下会驱使锥形滤罩旋转，以此提高锥形滤罩对垃圾杂质的卸料效果。
（发明人：龙松;李玉锋;徐建国;莫升昌;吴文鸿;管永章;姜荣航）
