公布日：2023.11.14
申请日：2023.10.13
分类号：B01D36/02(2006.01)I;B01D35/00(2006.01)I;B09B3/35(2022.01)I;B09B3/32(2022.01)I
摘要
本发明涉及废水处理技术领域，具体地说是一种海产品加工废水处理装置及方法，包括第一分离机壳和第二分离机壳，所述第一分离机壳和第二分离机壳下端均固定连接有流通机壳，所述第一分离机壳和第二分离机壳后侧分别固定连接有第一保护机壳和第二保护机壳，所述第一分离机壳左右两侧固定连接有分离管道，所述第一分离机壳上端开设有进口且内壁中间固定连接有内壳，所述第二分离机壳一侧设置有管道，所述第二分离机壳内部设置有淤泥收集组件，本发明使设备可以将废水中的包装袋以及淤泥在分离过滤的同时，将包装袋以及淤泥单独分开并且单独处理，方便后续的收集。
权利要求书

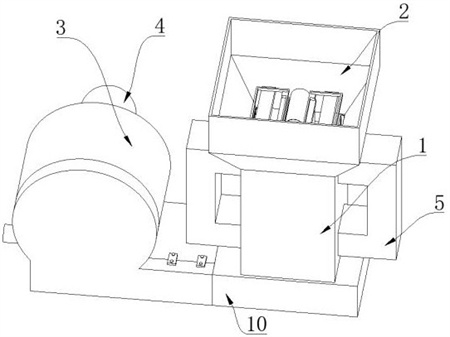

1.一种海产品加工废水处理装置，包括第一分离机壳（1）和第二分离机壳（3），其特征在于：所述第一分离机壳（1）和第二分离机壳（3）下端均固定连接有流通机壳（10），所述第一分离机壳（1）和第二分离机壳（3）后侧分别固定连接有第一保护机壳（12）和第二保护机壳（4），所述第一分离机壳（1）左右两侧固定连接有分离管道（5），所述第一分离机壳（1）上端开设有进口（2）且内壁中间固定连接有内壳（15），所述第一分离机壳（1）内部与分离管道（5）连接处设置有垃圾分离组件（8），所述第一分离机壳（1）内壁位于垃圾分离组件（8）下方固定连接有框架（16），所述第一分离机壳（1）内部位于内壳（15）两侧且在垃圾分离组件（8）下方设置有垃圾收集组件（9），所述内壳（15）内部中空且下端开设有收集槽（17），所述第二分离机壳（3）一侧设置有管道（14），所述第二分离机壳（3）内部设置有淤泥收集组件（13），所述淤泥收集组件（13）包括收集板（1301），所述收集板（1301）固定在流通机壳（10）内部下端，所述流通机壳（10）和第一分离机壳（1）位于第一流孔（1501）正下方开设有流入孔（1001），所述收集板（1301）一侧设置有收集孔（1302），所述收集孔（1302）固定连接有泵（1303），所述泵（1303）配合连接有收集袋（1305），所述收集袋（1305）设置在流通机壳（10）内部，所述收集袋（1305）与压实辊（1304）通过拉绳（1306）连接，所述第二保护机壳（4）内部固定连接有第一电机（6），所述第一电机（6）输出轴穿过第二分离机壳（3）固定在压实辊（1304）侧壁，所述收集袋（1305）袋口设置有弹簧（1307），所述弹簧（1307）呈环形设置且象限点均固定连接有吸铁石（1308），所述垃圾分离组件（8）包括扇叶（801）、气缸（810），两个所述分离管道（5）上端内壁固定连接有若干个扇叶（801），两个所述分离管道（5）内部中间还安装有水流检测器（802），所述分离管道（5）与第一分离机壳（1）连接处还固定连接有分离板（809），所述气缸（810）固定在内壳（15）上端内壁，所述内壳（15）内壁且位于气缸（810）一侧还固定连接有第二电机（803），所述第二电机（803）输出轴端部通过连轴（805）固定连接有齿轮（806），所述齿轮（806）两侧均啮合连接有齿杆（807），每个所述齿杆（807）远离第二电机（803）端部固定连接有挡板，两个所述框架（16）相对侧均开设有滑槽（808），所述挡板设置在框架（16）内部，所述齿杆（807）滑动连接在滑槽（808）内，所述气缸（810）活塞杆底端固定连接有连板（811），所述连板（811）上表面两侧均固定连接有滑杆（812），所述滑杆（812）滑动连接在内壳（15）上，所述滑杆（812）顶端固定连接有连接框架（813），所述连接框架（813）下端固定连接有压板（804），所述压板（804）设置在框架（16）正上方。
2.根据权利要求1所述的一种海产品加工废水处理装置，其特征在于：所述垃圾收集组件（9）包括切割滚轮（901）、压实滚轮（902）、支板（903）和运输滚轮（904），所述切割滚轮（901）、压实滚轮（902）均成对设置在内壳（15）两侧，所述第一分离机壳（1）内壁且位于压实滚轮（902）下方固定连接有支板（903），两个所述支板（903）相对侧转动连接有若干个运输滚轮（904）。
3.根据权利要求2所述的一种海产品加工废水处理装置，其特征在于：所述切割滚轮（901）外壁一体化设有刀片（905），所述切割滚轮（901）、压实滚轮（902）、运输滚轮（904）一端一体化设有滚杆（703），所述滚杆（703）杆端延伸至第一保护机壳（12）内。
4.根据权利要求3所述的一种海产品加工废水处理装置，其特征在于：还包括有驱动组件（7），所述驱动组件（7）包括第三电机（705）和滚杆（703），位于切割滚轮（901）和压实滚轮（902）端部的所述滚杆（703）均固定连接有第一齿轮（701）和第二齿轮（702），两个所述第一齿轮（701）相互啮合连接，两个所述第二齿轮（702）相互啮合连接，每个所述滚杆（703）之间连接有皮带（704），靠近第三电机（705）两个所述滚杆（703）末端固定连接有两个齿轮且其中一个杆端固定连接有第三电机（705）输出轴，两个齿轮相互啮合连接。
5.根据权利要求4所述的一种海产品加工废水处理装置，其特征在于：所述内壳（15）边壁开设有第一流孔（1501）和第三流孔（1503），所述内壳（15）侧壁位于收集槽（17）上方开设有斜槽（1502），所述第三流孔（1503）设置在斜槽（1502）左右两侧，所述第一流孔（1501）设置在压实滚轮（902）正下方，所述第一分离机壳（1）后侧位于收集槽（17）处设置有拆卸板（11）。
6.根据权利要求5所述的一种海产品加工废水处理装置的方法，其特征在于：包括以下操作步骤：S1，将废水通过进口（2）排入至第一分离机壳（1）内，废水流入框架（16）内，通过扇叶（801）带动水流流入至分离管道（5）内部，分离板（809）将包装袋隔离至框架（16）内，而废水与漂浮在废水中的淤泥流入至第一分离机壳（1）内底端；S2，水流检测器（802）检测分离管道（5）中水流的流量，在包装袋堵住分离板（809）时，水流检测器（802）检测出内部水流的流量减小，启动第二电机（803），带动两个分离板（809）向内收缩，气缸（810）带动压板（804）将吸附在分离板（809）上的包装袋向下使其接触至切割滚轮（901）上；S3，切割滚轮（901）上的刀片（905），对包装袋抓取输送至压实滚轮（902）上，刀片（905）会将包装袋切割成碎片状，压实滚轮（902）将破碎的包装袋压紧在一起，然后输送至运输滚轮（904）之间，运输滚轮（904）将压实的包装袋运输至收集槽（17）内，通过拆卸板（11）上的切口将压实的包装袋收集，并且包装袋内部的水流会通过第三流孔（1503）将多余的废水排放至流通机壳（10）内；S4，废水与废水中漂浮的淤泥流入至收集袋（1305）内，水会从收集袋（1305）流出，而淤泥以及部分海草植物会停留在收集袋（1305）内，当收集袋（1305）内部收集够量的淤泥，带动压实辊（1304）进行转动，在转动时，收集袋（1305）袋口设有的吸铁石（1308）从泵（1303）输出口上设有的卡槽脱离，通过圆形弹簧将收集袋（1305）袋口缩小，随着弹力向内收缩的吸铁石（1308）通过磁力靠近在一起，从而将袋口封闭，压实辊（1304）带着收集袋（1305）在第二分离机壳（3）内部转动时，将淤泥在收集袋（1305）中收集。
发明内容
针对现有的现过滤设备，只能对废水中的包装袋和淤泥进行粗略的过滤分离，但包装袋和淤泥后续的处理方式不同，需要分开处理，为此还需要后续的人工处理，从而造成废水处理中投入的时长较长，耗时耗力的不足，本发明提供了一种海产品加工废水处理装置及方法基于电子元器件生产的高稳定传输装置.
为实现上述目的，本发明采取的技术方案为：
一种海产品加工废水处理装置，包括第一分离机壳和第二分离机壳，所述第一分离机壳和第二分离机壳下端均固定连接有流通机壳，所述第一分离机壳和第二分离机壳后侧分别固定连接有第一保护机壳和第二保护机壳，所述第一分离机壳左右两侧固定连接有分离管道，所述第一分离机壳上端开设有进口且内壁中间固定连接有内壳，所述第一分离机壳内部与分离管道连接处设置有垃圾分离组件，所述第一分离机壳内壁位于垃圾分离组件下方固定连接有框架，所述第一分离机壳内部位于内壳两侧且在垃圾分离组件下方设置有垃圾收集组件，所述内壳内部中空且下端开设有收集槽，所述第二分离机壳一侧设置有管道，所述第二分离机壳内部设置有淤泥收集组件。
作为优选，所述垃圾分离组件包括扇叶、气缸，两个所述分离管道上端内壁固定连接有若干个扇叶，两个所述分离管道内部中间还安装有水流检测器，所述分离管道与第一分离机壳连接处还固定连接有分离板，所述气缸固定在内壳上端内壁，所述内壳内壁且位于气缸一侧还固定连接有第二电机。
作为优选，所述第二电机输出轴端部通过连轴固定连接有齿轮，所述齿轮两侧均啮合连接有齿杆，每个所述齿杆远离第二电机端部固定连接有挡板，两个所述框架相对侧均开设有滑槽，所述挡板设置在框架内部，所述齿杆滑动连接在滑槽内。
作为优选，所述气缸活塞杆底端固定连接有连板，所述连板上表面两侧均固定连接有滑杆，所述滑杆滑动连接在内壳上，所述滑杆顶端固定连接有连接框架，所述连接框架下端固定连接有压板，所述压板设置在框架正上方。
作为优选，所述垃圾收集组件包括切割滚轮、压实滚轮、支板和运输滚轮，所述切割滚轮、压实滚轮均成对设置在内壳两侧，所述第一分离机壳内壁且位于压实滚轮下方固定连接有支板，两个所述支板相对侧转动连接有若干个运输滚轮。
作为优选，所述切割滚轮外壁一体化设有刀片，所述切割滚轮、压实滚轮、运输滚轮一端一体化设有滚杆，所述滚杆杆端延伸至第一保护机壳内。
作为优选，所述驱动组件包括第三电机，位于切割滚轮和压实滚轮端部的所述滚杆均固定连接有第一齿轮和第二齿轮，两个所述第一齿轮相互啮合连接，两个所述第二齿轮相互啮合连接，每个所述滚杆之间连接有皮带，靠近第三电机两个滚杆末端固定连接有两个齿轮且其中一个杆端固定连接有第三电机输出轴，两个齿轮相互啮合连接。
作为优选，所述内壳边壁开设有第一流孔和第三流孔，所述内壳侧壁位于收集槽上方开设有斜槽，所述第三流孔设置在斜槽左右两侧，所述第一流孔设置在压实滚轮正下方，所述第一分离机壳后侧位于收集槽处设置有拆卸板。
作为优选，所述淤泥收集组件包括收集板，所述收集板固定在流通机壳内部下端，所述流通机壳和第一分离机壳位于第一流孔正下方开设有流入孔，所述收集板一侧设置有收集孔，所述收集孔固定连接有泵，所述泵配合连接有收集袋，所述收集袋设置在流通机壳内部，所述收集袋与压实辊通过拉绳连接，所述第二保护机壳内部固定连接有第一电机，所述第一电机输出轴穿过第二分离机壳固定在压实辊侧壁，所述收集袋袋口设置有弹簧，所述弹簧呈环形设置且象限点均固定连接有吸铁石。
一种海产品加工废水处理装置的方法，包括以下操作步骤：S1，将废水通过进口排入至第一分离机壳内，废水流入框架内，通过扇叶带动水流流入至分离管道内部，分离板将包装袋隔离至框架内，而废水与漂浮在废水中的淤泥流入至第一分离机壳内底端；
S2，水流检测器检测分离管道中水流的流量，在包装袋堵住分离板时，水流检测器检测出内部水流的流量减小，启动第二电机，带动两个分离板向内收缩，气缸带动压板将吸附在分离板上的包装袋向下使其接触至切割滚轮上；
S3，切割滚轮上的刀片，对包装袋抓取输送至压实滚轮上，刀片会将包装袋切割成碎片状，压实滚轮将破碎的包装袋压紧在一起，然后输送至运输滚轮之间，运输滚轮将压实的包装袋运输至收集槽内，通过拆卸板上的切口将压实的包装袋收集，并且包装袋内部的水流会通过第三流孔将多余的废水排放至流通机壳内；
S4,废水与废水中漂浮的淤泥流入至收集袋内，水会从收集袋流出，而淤泥以及部分海草植物会停留在收集袋内，当收集袋内部收集够量的淤泥，带动压实辊进行转动，在转动时，收集袋袋口设有的吸铁石从泵输出口上设有的卡槽脱离，通过圆形弹簧将收集袋袋口缩小，随着弹力向内收缩的吸铁石通过磁力靠近在一起，从而将袋口封闭，压实辊带着收集袋在第二分离机壳内部转动时，将淤泥在收集袋中收集。
与现有技术相比，本发明具有如下有益效果：
1、抓取包装袋将其输送至压实滚轮之间，并且刀片会将包装袋切割成碎片状，压实滚轮将破碎的包装袋压紧在一起，然后输送至运输滚轮之间，运输滚轮将压实的包装袋运输至收集槽内，通过拆卸板上的切口将压实的包装袋收集，并且包装袋内部的水流会通过第三流孔将多余的废水排放至流通机壳内，使废水中的包装袋进行单独的过滤，并且将包装袋破碎，可以排放出包装袋中的废水的同时，将大小不一的包装袋破碎并且压紧收集至收集槽内，方便取出。
2、废水与废水中漂浮的淤泥流入至收集袋内，水会从收集袋流出，而淤泥以及部分海草植物会停留在收集袋内，在收集袋内部收集够量的淤泥，带动压实辊进行转动，在转动时，收集袋袋口设有的吸铁石从泵输出口上设有的卡槽脱离，通过圆形弹簧将袋口缩小，随着弹力向内收缩的吸铁石通过磁力靠近在一起，从而将袋口封闭，压实辊带着收集袋在第二分离机壳内部转动时，将淤泥在收集袋中收集，进行后续的收集，使设备可以将废水中的包装袋以及淤泥在分离过滤的同时，将包装袋以及淤泥单独分开并且单独处理，方便后续的收集。
（发明人：杨鑫;李斌）
