公布日：2023.11.21
申请日：2023.10.07
分类号：C02F9/00(2023.01)I;C02F101/38(2006.01)N;C02F101/34(2006.01)N;C02F1/00(2023.01)N;C02F1/44(2023.01)N;C02F1/22(2023.01)N;C02F1/04(2023.01)N;
C02F1/38(2023.01)N
摘要
本发明提供了一种扑热息痛废水的回收工艺和回收装置，涉及水处理技术领域。本发明提供的扑热息痛废水的回收工艺，包括：将扑热息痛废水依次进行过滤处理和第一级反渗透处理获得浓缩液，然后将浓缩液进行冷冻结晶，经固液分离和干燥后获得扑热息痛；将固液分离获得的清液进行第二级反渗透处理获得浓缩液，该浓缩液作为冷冻结晶的待处理液；第一级反渗透处理和第二级反渗透处理的温度为25℃～30℃。本发明提供的回收工艺和回收装置简单、高效，成本低，回收获得的扑热息痛纯度高、回收率高。
权利要求书
1.一种扑热息痛废水的回收工艺，其特征在于，包括以下步骤：a.将扑热息痛废水依次进行过滤处理和第一级反渗透处理获得浓缩液，然后将浓缩液进行冷冻结晶，经固液分离和干燥后获得扑热息痛；b.将a步骤固液分离获得的清液进行第二级反渗透处理获得浓缩液，该浓缩液作为a步骤冷冻结晶的待处理液；所述第一级反渗透处理和第二级反渗透处理的温度为25℃～30℃。
2.根据权利要求1所述的回收工艺，其特征在于，采用反渗透装置进行第一级反渗透处理和第二级反渗透处理；所述反渗透装置的脱盐率＞99％，耐压60～80bar。
3.根据权利要求1所述的回收工艺，其特征在于，所述第一级反渗透处理的回收率控制在45％～50％；和/或，所述第二级反渗透处理的回收率控制在50％～55％。
4.根据权利要求1所述的回收工艺，其特征在于，所述冷冻结晶的温度为-5℃～5℃。
5.根据权利要求1所述的回收工艺，其特征在于，还包括：c.将第一级反渗透处理和第二级反渗透处理获得的产水进行蒸发结晶处理，获得工业盐。
6.根据权利要求1所述的回收工艺，其特征在于，所述过滤处理之前还包括对扑热息痛废水进行均质化处理。
7.一种扑热息痛废水的回收装置，其特征在于，包括：过滤装置、第一级反渗透装置、冷冻结晶装置、固液分离装置、干燥装置、第二级反渗透装置和蒸发结晶装置；沿扑热息痛回收处理方向，所述过滤装置、第一级反渗透装置和冷冻结晶装置依次连通；所述第一级反渗透装置和第二级反渗透装置的产水口与蒸发结晶装置的进水口连通；所述过滤装置用于对扑热息痛废水进行过滤处理获得满足反渗透装置进水要求的废水；所述第一级反渗透装置用于对经过过滤装置处理的废水进行浓缩处理；所述冷冻结晶装置用于将第一级反渗透装置或者第二级反渗透装置产出的扑热息痛浓缩液进行冷冻结晶处理；所述固液分离装置用于分离冷冻结晶装置的清液和结晶体；所述干燥装置用于干燥固液分离装置获得的结晶体；所述第二级反渗透装置用于对固液分离装置获得的清液进行浓缩处理；所述蒸发结晶装置用于将第一级反渗透装置和第二级反渗透装置的产水进行蒸发结晶处理。
8.根据权利要求7所述的回收装置，其特征在于，所述过滤装置包括依次连通的陶瓷膜装置和超滤装置。
9.根据权利要求7所述的回收装置，其特征在于，所述第一级反渗透装置和第二级反渗透装置的脱盐率＞99％，耐压60～80bar。
10.根据权利要求7项所述的回收装置，其特征在于，还包括均质调节池；所述均质调节池的出水口与过滤装置的进水口连通，用于对扑热息痛废水进行均质化处理。
发明内容
本发明的第一目的在于提供一种扑热息痛废水的回收工艺，以解决上述问题中的至少一种。
本发明的第二目的在于提供一种扑热息痛废水的回收装置，以解决上述问题中的至少一种。
第一方面，本发明提供了一种扑热息痛废水的回收工艺，包括以下步骤：
a.将扑热息痛废水依次进行过滤处理和第一级反渗透处理获得浓缩液，然后将浓缩液进行冷冻结晶，经固液分离和干燥后获得扑热息痛；
b.将a步骤固液分离获得的清液进行第二级反渗透处理获得浓缩液，该浓缩液作为a步骤冷冻结晶的待处理液；
所述第一级反渗透处理和第二级反渗透处理的温度为25℃～30℃。
作为进一步技术方案，采用反渗透装置进行第一级反渗透处理和第二级反渗透处理；
所述反渗透装置的脱盐率＞99％，耐压60～80bar。
作为进一步技术方案，所述第一级反渗透处理的回收率控制在45％～50％；
和/或，所述第二级反渗透处理的回收率控制在50％～55％。
作为进一步技术方案，所述冷冻结晶的温度为-5℃～5℃。
作为进一步技术方案，还包括：
c.将第一级反渗透处理和第二级反渗透处理获得的产水进行蒸发结晶处理，获得工业盐。
作为进一步技术方案，所述过滤处理之前还包括对扑热息痛废水进行均质化处理。

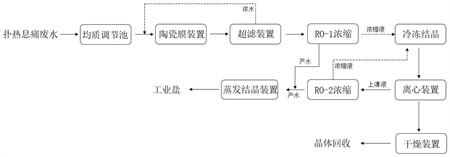

第二方面，本发明提供了一种扑热息痛废水的回收装置，包括：过滤装置、第一级反渗透装置、冷冻结晶装置、固液分离装置、干燥装置、第二级反渗透装置和蒸发结晶装置；
沿扑热息痛回收处理方向，所述过滤装置、第一级反渗透装置和冷冻结晶装置依次连通；所述第一级反渗透装置和第二级反渗透装置的产水口与蒸发结晶装置的进水口连通；
所述过滤装置用于对扑热息痛废水进行过滤处理获得满足反渗透装置进水要求的废水；
所述第一级反渗透装置用于对经过过滤装置处理的废水进行浓缩处理；
所述冷冻结晶装置用于将第一级反渗透装置或者第二级反渗透装置产出的扑热息痛浓缩液进行冷冻结晶处理；
所述固液分离装置用于分离冷冻结晶装置的清液和结晶体；
所述干燥装置用于干燥固液分离装置获得的结晶体；
所述第二级反渗透装置用于对固液分离装置获得的清液进行浓缩处理；
所述蒸发结晶装置用于将第一级反渗透装置和第二级反渗透装置的产水进行蒸发结晶处理。
作为进一步技术方案，所述过滤装置包括依次连通的陶瓷膜装置和超滤装置。
作为进一步技术方案，所述第一级反渗透装置和第二级反渗透装置的脱盐率＞99％，耐压60～80bar。
作为进一步技术方案，还包括均质调节池；
所述均质调节池的出水口与过滤装置的进水口连通，用于对扑热息痛废水进行均质化处理。
与现有技术相比，本发明具有如下有益效果：
1、本发明提供的回收工艺，可以实现扑热息痛废水的全膜法工艺处理，使得难降解废水变废为宝，有效实现了废水处理以及废水的资源化利用，同时不产生新的废水，使得各股水质各有所归。
2、本发明提供的回收工艺简单、高效，成本低，回收获得的扑热息痛纯度高、回收率高。
（发明人：谭斌;方毓淳;汪凯;郭玥）
