公布日：2024.05.28
申请日：2024.04.02
分类号：C02F3/30(2023.01)I;C02F103/20(2006.01)N
摘要
本发明涉及污水处理装置技术领域，具体涉及一种畜禽粪污水处理装置，包括处理池，所述处理池的一侧内部开设有厌氧区域，所述处理池的另一侧内部开设有好氧区域，所述处理池的顶部固定安装有过渡区域，所述过渡区域的另一端固定安装有水泵。本发明通过吸泥组件的设置，可以连接软管和接头，通过让滑块在好氧区域和厌氧区域的内部两侧往复滑动，来让抽泥机通过连接软管和接头对污泥进行抽取，来避免死角出现污泥堆积的情况出现，让抽泥机通过连接软管和接头来将污泥吸入到污泥箱的内部，滑块在移动时，会让搅拌齿转动，这样搅拌齿会将污泥进行打散，同时方便抽泥机通过连接软管和接头连接滑块移动吸走污泥。
权利要求书

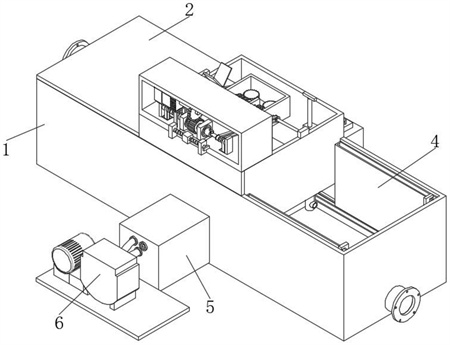

1.一种畜禽粪污水处理装置，其特征在于，包括处理池(1)，所述处理池(1)的一侧内部开设有厌氧区域(2)，所述处理池(1)的另一侧内部开设有好氧区域(4)，所述处理池(1)的顶部固定安装有过渡区域(3)，所述过渡区域(3)的另一端固定安装有水泵(7)，所述处理池(1)的中间内部固定安装有污泥箱(5)，所述污泥箱(5)的一端固定安装有抽泥机(6)，所述厌氧区域(2)和好氧区域(4)的内部共同设置有吸泥组件(8)；所述吸泥组件(8)包括滑轨(801)，所述滑轨(801)和厌氧区域(2)、好氧区域(4)的内部两端相固定，所述滑轨(801)的一端内部转动安装有第一往复丝杆(802)，所述滑轨(801)一端的底部转动安装有转动柱(804)，所述转动柱(804)和第一往复丝杆(802)带传动连接，所述第一往复丝杆(802)的外壁套设有与之匹配使用的支架(803)，所述支架(803)的底部两端固定安装有连接板(805)，两个所述连接板(805)之间转动安装有第二往复丝杆(806)，所述第二往复丝杆(806)通过锥齿轮副(807)和转动柱(804)传动连接，所述第二往复丝杆(806)的外壁套设有与之匹配使用的滑块(809)，所述滑块(809)的顶部固定安装有接头(808)，所述抽泥机(6)和接头(808)之间连通有连接软管(810)，所述滑块(809)的两端转动安装有转动套筒(811)，所述转动套筒(811)套设在第二往复丝杆(806)上并与之匹配使用，所述滑块(809)的两端底部转动安装有搅拌齿(812)，所述过渡区域(3)的底部两端固定安装有固定套筒(813)，所述固定套筒(813)的内部转动安装有绞龙轴(814)。
2.根据权利要求1所述的一种畜禽粪污水处理装置，其特征在于，所述转动柱(804)的外壁和锥齿轮副(807)其中一个滑动连接，所述搅拌齿(812)和转动套筒(811)相啮合，所述抽泥机(6)的排泥口和污泥箱(5)一侧相固定，所述污泥箱(5)的一端顶部固定安装有卡头(815)，两个所述卡头(815)的一侧和污泥箱(5)的吸泥头固定连接。
3.根据权利要求1所述的一种畜禽粪污水处理装置，其特征在于，所述过渡区域(3)的顶部设置有传动混合组件(9)；所述传动混合组件(9)包括顶板(901)，所述顶板(901)和过渡区域(3)顶部的一端相固定，所述顶板(901)的顶部滑动安装有滑座(902)，所述滑座(902)的内部转动安装有转动筒(904)，所述转动筒(904)的外壁固定安装有转动齿(905)，所述顶板(901)的顶部一侧固定安装有支撑架(906)，所述支撑架(906)的顶部固定安装有电机(907)，所述电机(907)的输出端固定安装有传动齿(908)，所述传动齿(908)和转动齿(905)相啮合。
4.根据权利要求3所述的一种畜禽粪污水处理装置，其特征在于，所述顶板(901)的顶部两侧固定安装有支撑板(909)，所述支撑板(909)的一侧转动安装有传动轴(910)，所述传动轴(910)滑动插设于转动筒(904)内，所述传动轴(910)和第一往复丝杆(802)带传动连接，所述滑座(902)的一端固定安装有螺纹套(903)，所述顶板(901)的一侧内部转动安装有螺纹杆(911)，所述螺纹杆(911)和螺纹套(903)螺纹连接。
5.根据权利要求1所述的一种畜禽粪污水处理装置，其特征在于，所述过渡区域(3)的顶部两侧转动安装有转动杆(912)，两个所述转动杆(912)分别与传动轴(910)带传动连接，两个所述转动杆(912)的外壁固定安装有蜗杆(913)，所述绞龙轴(814)的顶部固定安装有蜗轮(915)，所述蜗杆(913)和蜗轮(915)之间相啮合，所述转动杆(912)的一侧外壁固定安装有转动扇叶(914)。
6.根据权利要求1所述的一种畜禽粪污水处理装置，其特征在于，所述过渡区域(3)底部的另一侧固定安装有排水管(916)，所述排水管(916)顶部的内部转动安装有转动塞(918)，所述转动塞(918)的顶部固定安装有连接杆(917)。
发明内容
针对现有技术所存在的上述缺点，本发明提供了一种畜禽粪污水处理装置，能够有效解决现有技术中含有有益微生物的污泥在沉淀过后结块，无法在污水进行转移，污泥无法在污水转换时反复利用，和将污泥与污水在混合进行好氧反应时没有增加溶氧的问题。
为实现以上目的，本发明通过以下技术方案予以实现：
本发明提供一种畜禽粪污水处理装置，包括处理池，所述处理池的一侧内部开设有厌氧区域，所述处理池的另一侧内部开设有好氧区域，所述处理池的顶部固定安装有过渡区域，所述过渡区域的另一端固定安装有水泵，所述处理池的中间内部固定安装有污泥箱，所述污泥箱的一端固定安装有抽泥机，所述厌氧区域和好氧区域的内部共同设置有吸泥组件；
所述吸泥组件包括滑轨，所述滑轨和厌氧区域、好氧区域的内部两端相固定，所述滑轨的一端内部转动安装有第一往复丝杆，所述滑轨一端的底部转动安装有转动柱，所述转动柱和第一往复丝杆带传动连接，所述第一往复丝杆的外壁套设有与之匹配使用的支架，所述支架的底部两端固定安装有连接板，两个所述连接板之间转动安装有第二往复丝杆，所述第二往复丝杆通过锥齿轮副和转动柱传动连接，所述第二往复丝杆的外壁套设有与之匹配使用的滑块，所述滑块的顶部固定安装有接头，所述抽泥机和接头之间连通有连接软管，所述滑块的两端转动安装有转动套筒，所述转动套筒套设在第二往复丝杆上并与之匹配使用，所述滑块的两端底部转动安装有搅拌齿，所述过渡区域的底部两端固定安装有固定套筒，所述固定套筒的内部转动安装有绞龙轴。
优选的，所述转动柱的外壁和锥齿轮副其中一个滑动连接，所述搅拌齿和转动套筒相啮合，所述抽泥机的排泥口和污泥箱一侧相固定，所述污泥箱的一端顶部固定安装有卡头，两个所述卡头的一侧和污泥箱的吸泥头固定连接。
优选的，所述过渡区域的顶部设置有传动混合组件；
所述传动混合组件包括顶板，所述顶板和过渡区域顶部的一端相固定，所述顶板的顶部滑动安装有滑座，所述滑座的内部转动安装有转动筒，所述转动筒的外壁固定安装有转动齿，所述顶板的顶部一侧固定安装有支撑架，所述支撑架的顶部固定安装有电机，所述电机的输出端固定安装有传动齿，所述传动齿和转动齿相啮合。
优选的，所述顶板的顶部两侧固定安装有支撑板，所述支撑板的一侧转动安装有传动轴，所述传动轴滑动插设于转动筒内，所述传动轴和第一往复丝杆带传动连接，所述滑座的一端固定安装有螺纹套，所述顶板的一侧内部转动安装有螺纹杆，所述螺纹杆和螺纹套螺纹连接。
优选的，所述过渡区域的顶部两侧转动安装有转动杆，两个所述转动杆分别与传动轴带传动连接，两个所述转动杆的外壁固定安装有蜗杆，所述绞龙轴的顶部固定安装有蜗轮，所述蜗杆和蜗轮之间相啮合，所述转动杆的一侧外壁固定安装有转动扇叶。
优选的，所述过渡区域底部的另一侧固定安装有排水管，所述排水管顶部的内部转动安装有转动塞，所述转动塞的顶部固定安装有连接杆。
本发明提供的技术方案，与已知的现有技术相比，具有如下有益效果：
第一、通过吸泥组件的设置，可以连接软管和接头，通过让滑块在好氧区域和厌氧区域的内部两侧往复滑动，来让抽泥机通过连接软管和接头对污泥进行抽取，来避免死角出现污泥堆积的情况出现，让抽泥机通过连接软管和接头来将污泥吸入到污泥箱的内部，滑块在移动时，会让搅拌齿转动，这样搅拌齿会将污泥进行打散，同时方便抽泥机通过连接软管和接头连接滑块移动吸走污泥，通过让绞龙轴在固定套筒的内部转动，带动污泥箱内部的污泥上升到过渡区域和污水混合，这样操作时，可以来帮助污水中的微生物逐渐适应厌氧或好氧环境，也可以使厌氧池中的污泥随着污水流动携带到好氧池中，这些污泥包含有益微生物，有助于有机物的降解和污水的净化。
第二、转动杆在转动时，会带动转动扇叶转动，这样在污泥上升到过渡区域的内部时，随着转动扇叶搅动，污泥会和污水进行混合，同时增加污水中的溶氧量，通过增加氧气提供好氧环境，以促进污泥中好氧微生物的活动和生长，从而加速有机物的降解和去除过程，在过渡完毕过后，扭动连接杆会带动转动塞转动，让转动塞底部的开口和排水管顶部的开口相对应，让过渡完毕的污水和污泥随着排水管排入到好氧区域的内部，进行沉淀净化处理。
（发明人：曹珊珊）
